Herkunftsort:
China
Markenname:
JFOPT
Modellnummer:
MPO/P (F) - LC/U 12F OM3 3,0 LSZH SL B 1M
Treten Sie mit uns in Verbindung

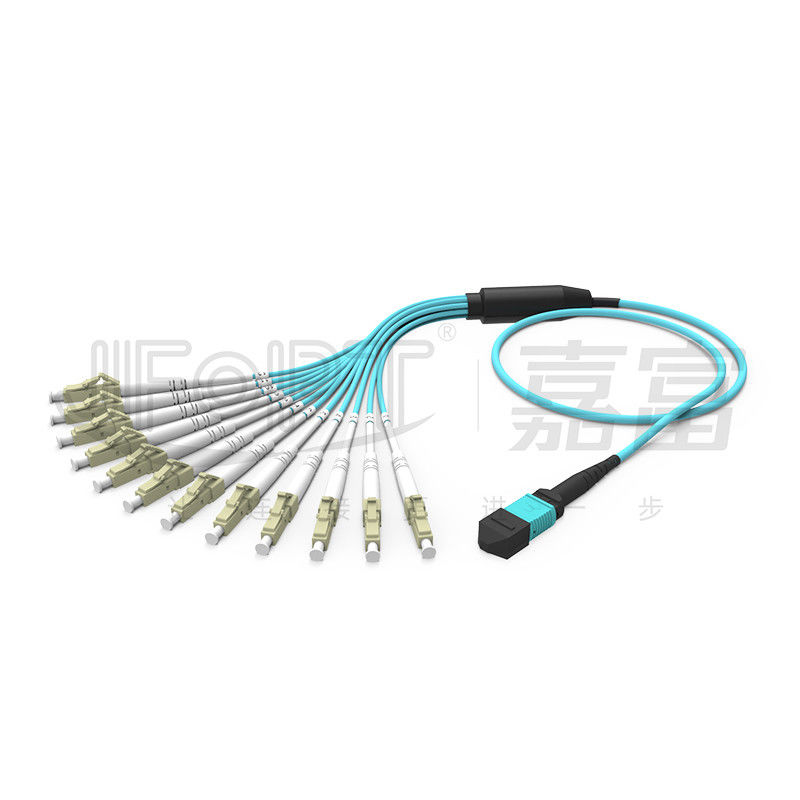

MPO-LC/SC/FC/ST kurzes Abzweig-Patchkabel – 12 Fasern MPO – LC Duplex MPO Breakout-Kabel Multimode 50/125 3,0 mm LSZH Aqua B-Polarität
MPO/MTP-Zweigfaser-Jumper sind für die Umwandlung des Mehrfaser-MPO/MTP-Steckers in Einzelfaser-LC/SC/FC/ST-Stecker mithilfe einer Verzweigungsstruktur konzipiert.Es wird häufig in hochdichten integrierten Glasfaserumgebungen wie Rechenzentren eingesetzt.JFOPT MPO/MTP-Abzweigfaserbrücken werden aus hochwertigen Fasern führender Marken wie Corning und Yangtze Optical Fiber sowie hochwertigen MT- und Keramikferrulen hergestellt.Maßgeschneiderte Verzweigungsstrukturen sorgen für eine langfristig stabile Datenübertragung.JFOPT kann verschiedene Anpassungsoptionen wie Steckertypen, Kabellängen, Abzweiglängen, Abzweigmaterialien und -durchmesser, Anzahl und Polarität der Abzweigfasern sowie Kabelfarben bereitstellen, um unterschiedlichen Verkabelungsanforderungen gerecht zu werden.
* Merkmale
|
① 12-Faser-MPO-LC-Duplex-Verbindung
|
②Hergestellt aus biegeunempfindlicher OM3-Faser zur Verbesserung der Übertragungsstabilität
|
|
|
|
③Hochwertige verlustarme MT-Mehrfaser-Ferrulen und verlustarme Keramik-Ferrulen
|
④Verwendet Premium-Fasern führender Marken wie Corning und Yangtze Optical Fiber
|
|
|
|
⑤Erhältlich in verschiedenen Verzweigungsstrukturen wie 0,9 mm/2,0 mm/3,0 mm Furkationsrohren
|
⑥ Hohe Verkabelungsdichte, platzsparend
|
|
|
|
⑦ Einfache und zeitsparende Installation
|
-
|
|
-
|
* Bewerbungen
1.Verkabelung des Rechenzentrums
2,40G/100G optische Kommunikationssysteme
3. Glasfaser-Kommunikationssysteme, Kabelfernsehnetze, Telekommunikationsnetze
4. Lokale Netzwerke (LANs), Weitverkehrsnetzwerke (WANs), FTTx
* MPO/MTP-Anschlussparameter
|
Steckertyp |
Einfügedämpfung |
Rückflussdämpfung |
|||
|
Typisch |
Maximal |
||||
|
MPO-Anschluss |
SM-Standard |
0,2 dB |
0,75 dB |
APC≥60dB |
|
|
SM Low Loss |
0,1 dB |
0,35 dB |
|||
|
MM-Standard |
0,2 dB |
0,6 dB |
PC≥25dB |
||
|
MM Low Loss |
0,1 dB |
0,35 dB |
|||
|
MTP-Anschluss |
SM-Standard |
0,25 dB |
0,5 dB |
APC≥60dB |
|
|
SM Low Loss |
0,12 dB |
0,25 dB |
|||
|
MM-Standard |
0,2 dB |
0,45 dB |
PC≥25dB |
||
|
MM Low Loss |
0,12 dB |
0,25 dB |
|||
|
Männlich weiblich |
Stecker: mit Stift, Buchse: ohne Stift |
||||
*SC/LC/FC/ST-Anschlussparameter
|
Steckertyp |
Einfügedämpfung |
Rückflussdämpfung |
|
|
SC/LC/FC/ST |
SM |
≤0,3 dB |
APC≥60dB |
|
MM |
≤0,3 dB |
UPC≥25dB |
|
* MPO/MTP 3D-Geometrieparameter
|
Artikel |
Max |
Mindest |
||
|
Krümmungsradius (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Winkel (°) |
X |
0,15 |
-0,15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0,2 |
-0,2 |
||
|
Krümmungsradius des optischen Kerns (mm) |
- |
1 |
||
|
Faserhöhe (nm) |
3500 |
1000 |
||
|
Höhenunterschied benachbarter Fasern (nm) |
500 |
N / A |
||
|
Maximaler negativer Koplanarwert (nm) |
300 |
N / A |
||
* SC/LC/FC/ST 3D-Geometrieparameter (optional)
|
Artikel |
UPC |
APC |
||||
|
SC/FC/ST |
LC |
SC/FC |
LC |
|||
|
SM |
MM |
SM |
MM |
SM |
SM |
|
|
Krümmungsradius (mm) |
10-25 |
7-25 |
5-12 |
|||
|
Apex-Versatz (μm) |
≤50 |
≤30 |
||||
|
Faserdeprimiert (nm) |
±100 |
|||||
|
Winkelabweichung (°) |
0 |
8±0,3 |
||||
|
Bindungswinkelabweichung (°) |
0 |
±0,5 |
||||
|
Faserdurchmesser (μm) |
123-135 |
|||||
* Farboptionen für Anschlüsse
|
MPO-Anschluss |
||||
|
Einspielermodus |
Grün |
Gelb |
||
|
Referenzfarbnummer PANTONE 2270C |
Referenzfarbnummer PANTONE 100C |
|||
|
|
|
|||
|
Multimode |
Beige |
Aqua |
||
|
Referenzfarbnummer PANTONE 7534C |
Referenzfarbnummer PANTONE 2226C |
|||
|
|
|
|||
|
Violett |
- |
|||
|
Referenzfarbnummer PANTONE 7641C |
||||
|
|
||||
|
MTP-Anschluss |
||||
|
Einspielermodus |
Grün |
Gelb |
||
|
Referenzfarbnummer PANTONE 346C |
Referenzfarbnummer PANTONE 106C |
|||
|
|
|
|||
|
Multimode |
Beige |
Schwarz |
||
|
Referenzfarbnummer PANTONE 7534U |
Referenzfarbnummer PANTONE Black 6C |
|||
|
|
|
|||
|
Aqua |
Heideviolett |
|||
|
Referenzfarbnummer PANTONE 310C |
Referenzfarbnummer PANTONE 1905C |
|||
|
|
|
|||
|
Munsell Violet |
Magenta |
|||
|
Referenzfarbnummer PANTONE 2587C |
Referenzfarbnummer PANTONE 208C |
|||
|
|
|
|||
|
Limettengrün |
- |
|||
|
Referenzfarbnummer PANTONE 375C |
||||
|
|
||||
|
LC-Anschluss |
||||
|
Einspielermodus |
Blau |
Grün |
||
|
|
|
|||
|
Multimode |
Beige |
Aqua |
||
|
|
|
|||
|
Heideviolett |
Limettengrün |
|||
|
|
|
|||
* Parameter des optischen Kabels
|
Artikel |
Parameter |
|||
|
Fasertyp |
Optional G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Faseranzahl |
Optional 8/12/16/24 |
|||
|
Verstärkungselement |
Aramidgarn |
|||
|
Außenmantelmaterial |
Optionales LSZH/PVC/TPU |
|||
|
Außenmanteldurchmesser |
3,0 mm |
|||
|
Außenmantelfarbe |
Mass angefertigt |
|||
|
Max.Zugfestigkeit (langfristig) |
80N |
|||
|
Max.Zugfestigkeit (kurzfristig) |
150N |
|||
|
Max.Druckfestigkeit (langfristig) |
100 N/cm |
|||
|
Max.Druckfestigkeit (kurzfristig) |
500 N/cm |
|||
|
Mindestbiegeradius (dynamisch) |
20D |
|||
|
Mindestbiegeradius (statisch) |
10D |
|||
|
Betriebstemperatur |
-20~60℃ |
|||
|
Lagertemperatur |
-20~60℃ |
|||
|
Flammhemmend |
Optional OFN/OFNR/OFNP |
|||
* LC-Anschlussoptionen
|
Duplex-Produktauswahl |
|||||
|
Kabeldurchmesser |
Boot-Typ |
Bild |
Zeichnung |
||
|
2,0 mm |
Standard |
|
|
||
|
3,0 mm |
Standard |
|
|
||
|
Einzelproduktauswahl |
|||||
|
Kabeldurchmesser |
Boot-Typ |
Bild |
Zeichnung |
||
|
0,9 mm |
Standard |
|
|
||
|
2,0 mm |
Standard |
|
|
||
|
3,0 mm |
Standard |
|
|
||
*Verzweigungsoptionen
|
|
|
|
Struktur zum Abisolieren des Hauptkabels |
|
|
|
|
|
Fanout mit gleicher Länge |
Fanout mit ungleicher Länge |
|
|
|
|
Verzweigung der direkten 0,9-mm-Untereinheit |
|
|
|
|
|
Verzweigung der direkten 2,0/3,0-mm-Untereinheit |
|
* Polaritätsauswahl
|
MPO/MTP |
||||
|
|
||||
|
|
|
LC |
||||
|
|
||||
|
|
* Produktverpackung
|
|
|
|
Verdickter antistatischer Beutel |
Verdickter Karton |
* Fabrikstärke
|
Spezialisierung: Mit über 20 Jahren Erfahrung in der Produktion von MPO- und konventionellen Glasfaser-Jumpern verfügt JFOPT über ein professionelles F&E-Team und Produktionsanlagen, die sich der Erfüllung unterschiedlicher Installationsanforderungen widmen.Unsere Produkte haben mehrere internationale Zertifizierungen und Tests bestanden. |
|
||||
|
Fertigungskapazität: JFOPT verfügt über mehrere Produktionslinien für MPO- und konventionelle Steckverbinder sowie Kabel- und Verzweigungsausrüstung, was eine schnelle Lieferung gewährleistet. |
|
||||
|
Qualitätskontrolle: JFOPT verfügt über strenge Qualitätskontrollmaßnahmen, einschließlich werkseitiger Endflächeninspektion und 100 %-Tests, wobei professionelle Testgeräte zum Einsatz kommen, um eine stabile Übertragungsleistung sicherzustellen. |
|
||||
|
Standardisierung: JFOPT kann verschiedene kundenspezifische Dienstleistungen für Steckverbindertypen, Kabeltypen, Außendurchmesser, Farben, Kabelreihenfolgen, Verpackungen und mehr anbieten und auch kundenspezifische Produktionen basierend auf vom Kunden bereitgestellten Designs oder Mustern unterstützen, um Konsistenz und Leistungsstabilität sicherzustellen, um unterschiedliche Verkabelungsanforderungen zu erfüllen . |
|
||||
|
Technische Innovation: JFOPT konzentriert sich auf technologische Innovation und verfügt über ein professionelles Forschungs- und Entwicklungsteam, das sich der Entwicklung und Produktion verschiedener Hochleistungs-Glasfaserbrücken widmet, um den sich ändernden Marktanforderungen gerecht zu werden. |
|
||||
|
Service und technischer Support: JFOPT bietet umfassende Pre-Sales- und After-Sales-Services, einschließlich technischer Beratung, Produktempfehlungen und After-Sales-Wartung, um die Kundenbedürfnisse zu erfüllen und die Kundenzufriedenheit sicherzustellen. |
|
||||
* Häufige Fragen und Antworten
1.Was sollte ich bei der Anpassung von MPO-Abzweigbrücken beachten?
Beim Anpassen von MPO-Abzweigbrücken sollten Sie die folgenden Faktoren berücksichtigen: Länge, Abzweiglänge, Abzweigdrahtdurchmesser, Kabelmaterial, Fasertyp und -anzahl, männliche/weibliche Steckverbinder, Aderendhülsenverluststandards, Farbe, Beschriftung und andere Anpassungsanforderungen.
2.Wie stellen wir die Stabilität der Parameter unserer Faserbrücken sicher?
JFOPT gewährleistet die Stabilität der Parameter der Faserbrücken durch 100 %ige Einfügedämpfungsprüfung und Endflächenprüfung.
3. Wie lange ist unsere Lieferzeit?
Bei regulären Produkten beträgt unsere Lieferzeit 5 Arbeitstage, sodass ein pünktlicher Versand gewährleistet ist.
4.Welche anderen MPO-Derivatprodukte bieten wir an?
Neben MPO-Abzweigbrücken produzieren wir auch MPO-Loopbacks, MPO-Dämpfungsglieder, MPO-Stecker-auf-Buchse-Adaptersteckverbinder, MT-Jumper und andere verwandte MPO-Produkte.
