Herkunftsort:
China
Markenname:
JFOPT
Zertifizierung:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Modellnummer:
MPO 96C OS2 G657A1 LL
Treten Sie mit uns in Verbindung

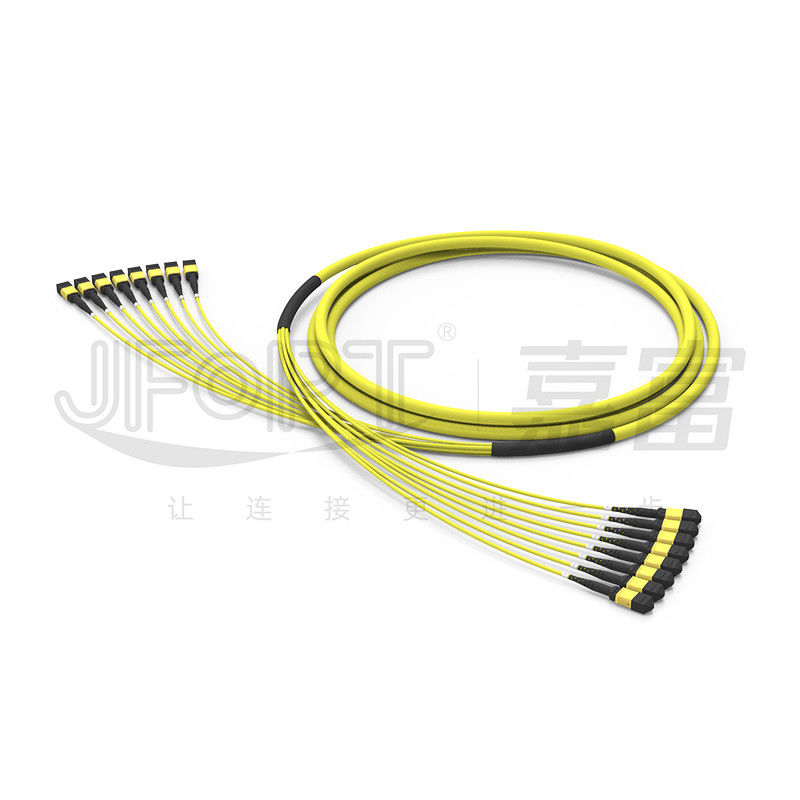

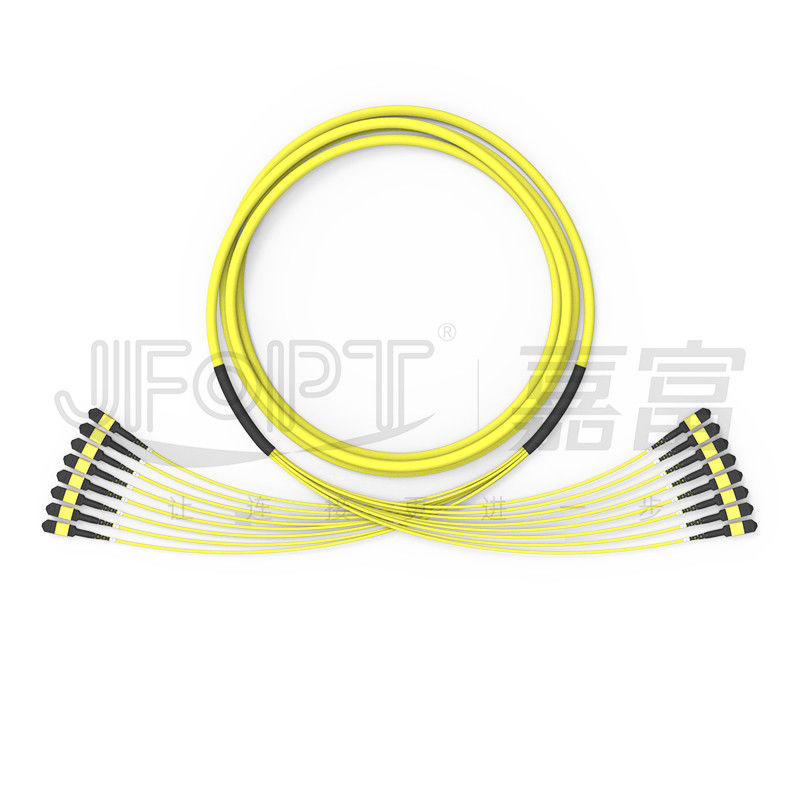

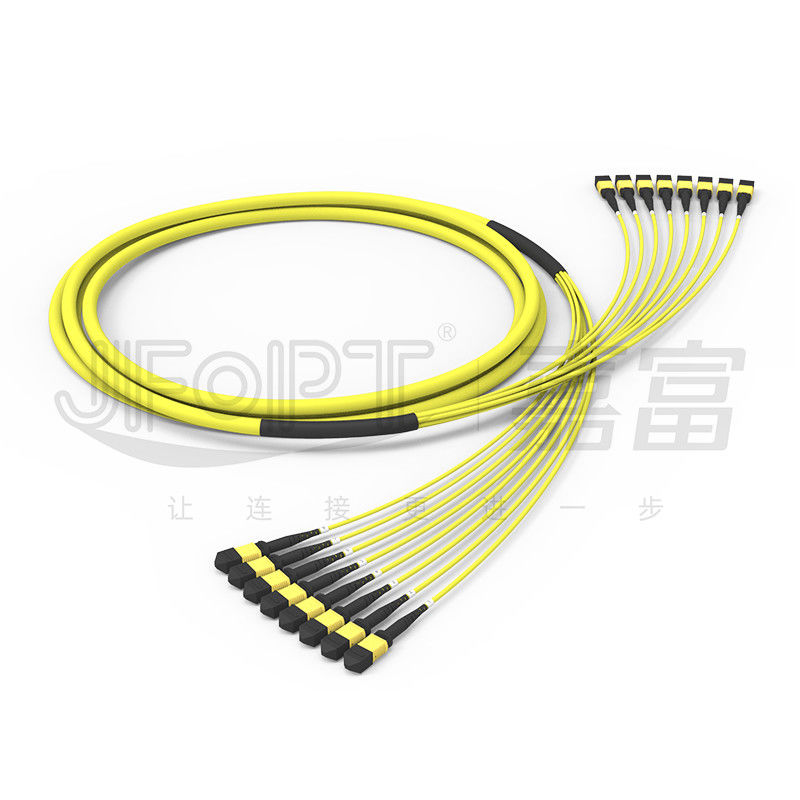

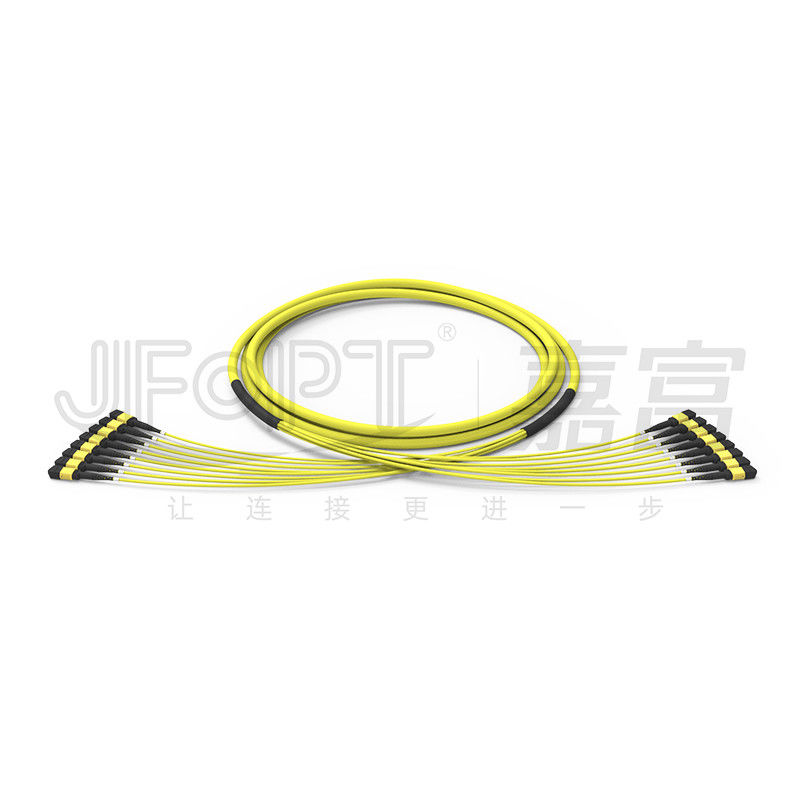

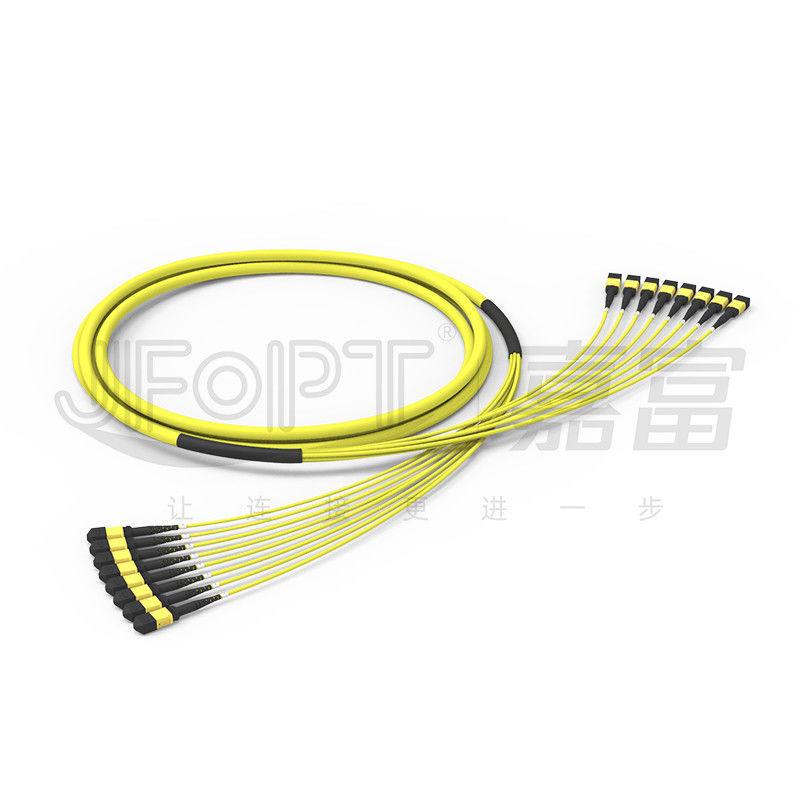

Fasern des MPO-Stamm-Kabel-96-Core 8-Unit 12 pro Einheits-Monomode- OS2 dämpfungsärme IL ≤ 0.25dB G657A1 Biegung-unempfindliche Faser
MPO-Faserpullover ist ein mehradriger integrierter Pullover mit hoher Dichte. Der 96 Kern MPO wird gewöhnlich für Rückgratssignalübertragung in den Rechenzentren verwendet. Das 96 Stammkabel des Kernes MPO, das von JFOPT bereitgestellt wird, benutzt ein Untereinheitsstrukturkabel, und Kunden können zwischen 12 Fasern oder 24 Fasern pro Untereinheit wählen. Das MPO-Stammkabel, das durch JFOPT produziert wird, sind 24 Fasern pro Untereinheit und können mit einem 24 Modulkasten des Kernes MPO für Entwicklung ausgerüstet werden. Das MPO-Verbindungsstück von JFOPT kann mit den männlichen/weiblichen und Standard-/verlustarmen Wahlen besonders angefertigt werden. Die verlustarmen Verbindungsstücke sind in den Rechenzentren weitverbreitet, beendet mit Biegung-unempfindlicher Monomodefaser G657A1. Das Stammkabel wird gewöhnlich mit einer Buchse ausgerüstet und kann an ein männliches Verbindungsstück auf dem Modulkasten angeschlossen werden (das männliche Verbindungsstück hat einen Führungsstift, und die Buchse hat eine Aufnahmebohrung).
* Eigenschaften
|
①Zusammenhang mit hoher Dichte, effektiv Rettungsraum- und Verringerungskosten |
②Schnelle Installation tooless, bequem für das Einsetzen und die Instandhaltung |
||||
|
|
|
||||
|
③Flexibles Verkabeln, lassend die Direktanschlüsse oder Verzweigung basiert auf verschiedenen Szenario zu |
④Standardschnittstelle, einfacher Verbindung ermöglichend |
||||
|
|
|
||||
|
⑤100% geprüft in JFOPT-Fabrik, um Übertragungsqualität sicherzustellen |
- |
||||
|
|
- |
||||
* Anwendungen
Netzverkabeln der Mitte 1.Data.
Systeme der optischen Nachrichtenübertragung 2.40G/100G, optische Module QSFP.
Optik3.Fiber kommunikationssysteme, Kabelfernsehen-Netze, Telekommunikationsnetze.
4. Inhausnetze (LANs), Netze des weiten Bereichs (WANs), FTTx.
* MPO-Verbindungsstück-Parameter
|
Verbindungsstück-Art |
Einfügungsdämpfung |
Rückflussdämpfung |
|||
|
Typisch |
Maximum |
||||
|
MPO-Verbindungsstück |
Inspektions-Standard |
0.2dB |
0.75dB |
APC≥60dB |
|
|
Inspektion dämpfungsarm |
0.1dB |
0.35dB |
|||
|
Millimeter-Standard |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Millimeter dämpfungsarm |
0.1dB |
0.35dB |
|||
|
Männlich/weiblich |
Mann: mit Pin Frau: ohne Pin |
||||
* geometrische Parameter 3D
|
Einzelteile |
Maximal |
Minute |
||
|
Radius Biegung (Millimeter) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Winkel (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Radius Biegung des optischen Kernes (Millimeter) |
- |
1 |
||
|
Faserhöhe (Nanometer) |
3500 |
1000 |
||
|
Höhenunterschied der angrenzenden Faser (Nanometer) |
500 |
N/A |
||
|
Maximales negatives koplanares (Nanometer) |
300 |
N/A |
||
* Kabel-Parameter
|
Einzelteil |
Parameter |
||||||
|
Faser-Art |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Faseranzahl |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Einheits-Zählung |
12 Kerne/Einheit |
12 Kerne/Einheit |
12 Kerne/Einheit |
12 Kerne/Einheit |
12 Kerne/Einheit |
12 Kerne/Einheit |
24 Kerne/Einheit |
|
Zentrales Stärke-Mitglied |
/ |
/ |
FRP |
||||
|
Unter-Kabel-Einheits-Außendurchmesser |
3.0mm |
||||||
|
Unter-Kabel-Einheits-Jacken-Material |
PVC/LSZH |
||||||
|
Unter-Kabel-Einheits-Jacken-Farbe |
Gelb/orange/Grün/Heather Violet/Kundenbezogenheit |
||||||
|
Unter-Kabel-Einheits-Stärke-Mitglied |
Aramid-Garn |
||||||
|
Außenmantel-Durchmesser |
9.5mm |
9.5mm |
11.5mm |
13.5mm |
17.0mm |
||
|
Außenmantel-Material |
PVC/LSZH |
||||||
|
Außenmantel-Farbe |
Gelb/orange/Grün/Heather Violet/Kundenbezogenheit |
||||||
|
Dehnfestigkeit (Zeitdauer) |
300N |
200N |
400N |
800N |
1600N |
||
|
Dehnfestigkeit (kurzfristig) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Zerquetschen Sie Widerstand (Zeitdauer) |
300N/10cm |
||||||
|
Zerstampfungs-Widerstand (kurzfristig) |
1000N/10cm |
||||||
|
Minimaler Biegungsradius (Dynamik) |
20D |
||||||
|
Minimaler Biegungsradius (statisch) |
10D |
||||||
|
Betriebstemperatur |
-20~60℃ |
||||||
|
Lagertemperatur |
-20~60℃ |
||||||
|
Feuerwiderstandsklasse |
OFN/OFNR/OFNP |
||||||
* Verbindungsstück-Stiefel-Auswahl
|
MPO-Stiefelart |
||||
|
Art |
Spezifikation |
Anwendbares Kabel Od |
Bild |
Zeichnungen |
|
Runder Stiefel |
3,0 Stiefel L=33mm |
3.0/3.2 |
|
|
|
3,0 Stiefel L=17mm |
3.0/3.2 |
|
|
|
|
Flacher Stiefel |
3,0 Stiefel L=25mm |
3.0/3.2 |
|
|
|
Gegentaktvorsprung |
Universalität für alle Stiefel |
Universalität |
|
|
* Verbindungsstück-Farbwahlen
|
MPO-Verbindungsstück |
||||
|
Monomode- |
Grün |
Gelb |
||
|
Beziehen Sie Farbzahl PANTONE 2270C |
Beziehen Sie Farbzahl PANTONE 100C |
|||
|
|
|
|||
|
In mehreren Betriebsarten |
Beige |
Aqua |
||
|
Beziehen Sie Farbzahl PANTONE 7534C |
Beziehen Sie Farbzahl PANTONE 2226C |
|||
|
|
|
|||
|
Veilchen |
- |
|||
|
Beziehen Sie Farbzahl PANTONE 7641C |
||||
|
|
||||
* Polaritäts-Auswahl
|
Verbindungskabel 12F |
||||
|
|
||||
|
Verbindungskabel 24F |
||||
|
|
* Produkt-Verpacken
|
|
|
|
Verdickte antistatische Tasche |
Verdickter Karton |
* Fabrik-Stärke
|
Spezialisierung: JFOPT hat sich auf die Produktion von MPO-Pullovern für über 10 Jahre, mit Berufserfahrung und einem ganzen Satz Höchstmarkenausrüstung (SUMIX/JRG/OPTOTEST) konzentriert und der Produktion von hochwertigen, leistungsstarken MPO-Pullovern ermöglicht. |
|
||||
|
Fertigungskapazität: JFOPT hat 5 MPO-Fertigungsstraßen und -ausrüstung, um eine große Menge MPO-Pullover schnell zu produzieren und von Kundennachfragen leistungsfähig abzudecken. |
|
||||
|
Qualitätskontrolle: JFOPT führt strenge Qualitätskontrolle während der Rohstoffe und des Produktionsverfahrens, mit Profiqualitätsinspektion und Überwachung in jedem Stadium, einschließlich 100% Prüfung Störung 3D, die Einfügungsdämpfungsprüfung und Stirnflächeinspektion, Produktqualität sicherzustellen ein. |
|
||||
|
Service und technische Unterstützung: JFOPT kann sich die MPO-Pullover-Produktionsstandards entwickeln und ausschließlich befolgen, die auf Kundenanforderungen, Produktübereinstimmung und Leistungsstabilität sicherzustellen basieren. |
|
||||
|
Technologische Innovation: JFOPT hebt technologische Innovation hervor und hat ein Berufs-R&D-Team, das dem Entwickeln moderneres und der hoch-Ausführung von MPO-Pullovern eingeweiht wird. |
|
||||
|
Service und technische Unterstützung: JFOPT erbringt umfassende Vorverkäufe und Kundendienste, einschließlich technische Beratung, Produktempfehlungen und Nachverkaufswartung, Kundenbedarf zu erfüllen und Kundendienst sicherzustellen. |
|
||||
* häufiges Q&A
Fragen 1.What sollten betrachtet werden, wenn man MPO-Pullover besonders anfertigt?
Pulloverlänge/Kabelmaterial/Faserart und Kernzählung/Mann oder Buchsen/Einfügungsdämpfungsstandards/Farbanforderungen/Aufkleber und Kundenbezogenheitsanträge.
2.How stellen wir stabile Parameter für unsere MPO-Pullover sicher?
MPO-Pullover JFOPTS machen 100% die Prüfung Interferometers 3D und Einfügungsdämpfung 100% durch, die prüft und stellen stabile Parameter sicher.
3.What ist unsere Lieferzeit?
Wir haben eine Kapazität der monatlichen Produktion von Verbindungsstücken 30.000+ MPO und stellen sofortige Lieferung sicher.
4.What, das andere MPO-bedingte Produkte wir anbieten?
Zusätzlich zu MPO-Pullovern produzieren wir auch MPO-Loopbacks, MPO-Abschwächer, Mann-zu-weibliche Adapter MPO, M.Ü.-Pullover und andere MPO-bedingte Produkte.
