Herkunftsort:
China
Markenname:
JFOPT
Zertifizierung:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Modellnummer:
MPO/PC - MPO/PC 288C OM3-300 OFNP/OFNR
Treten Sie mit uns in Verbindung

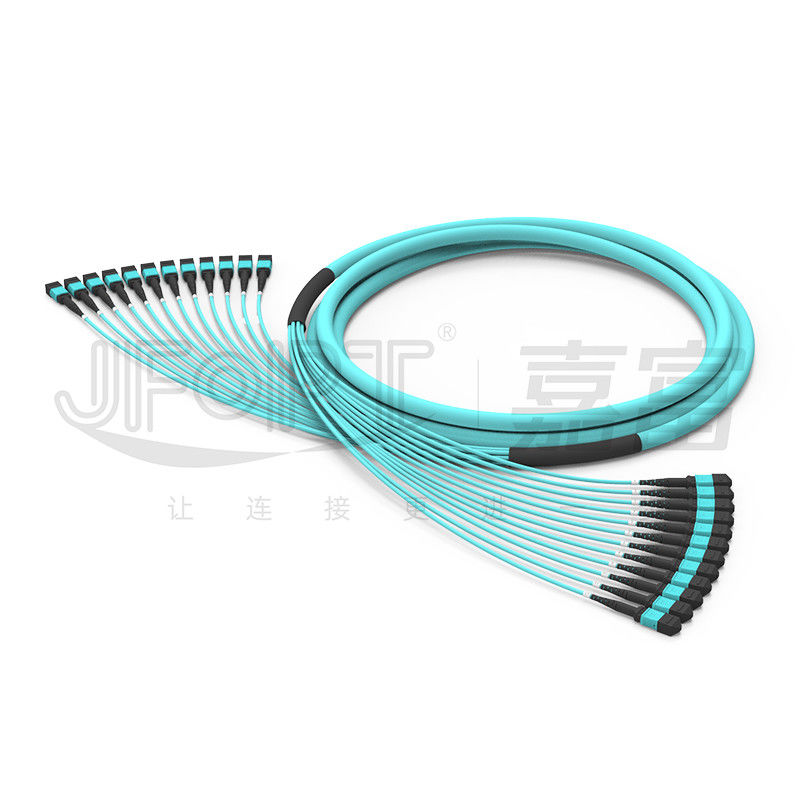

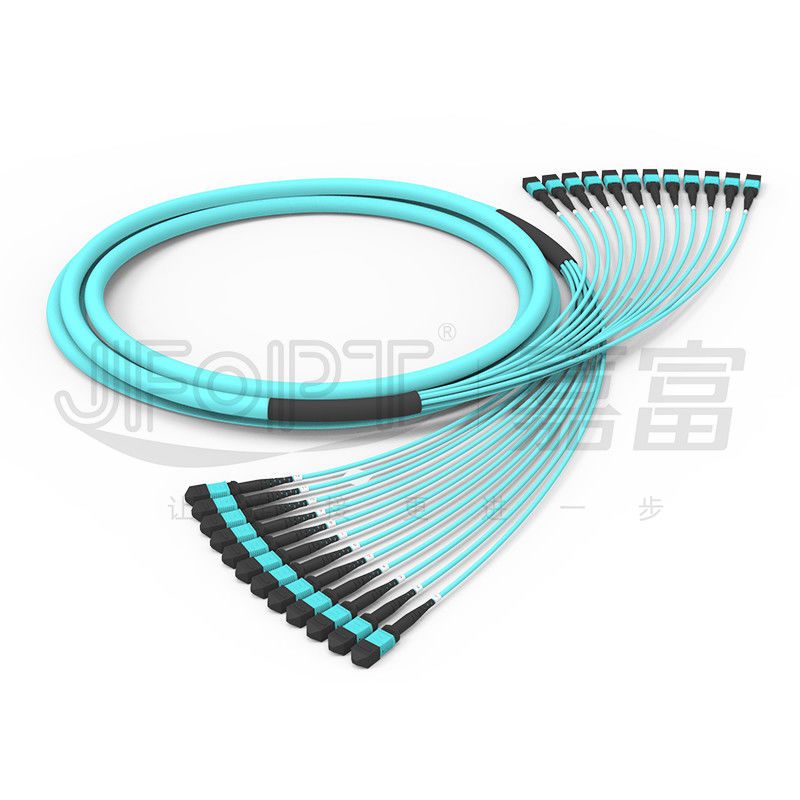

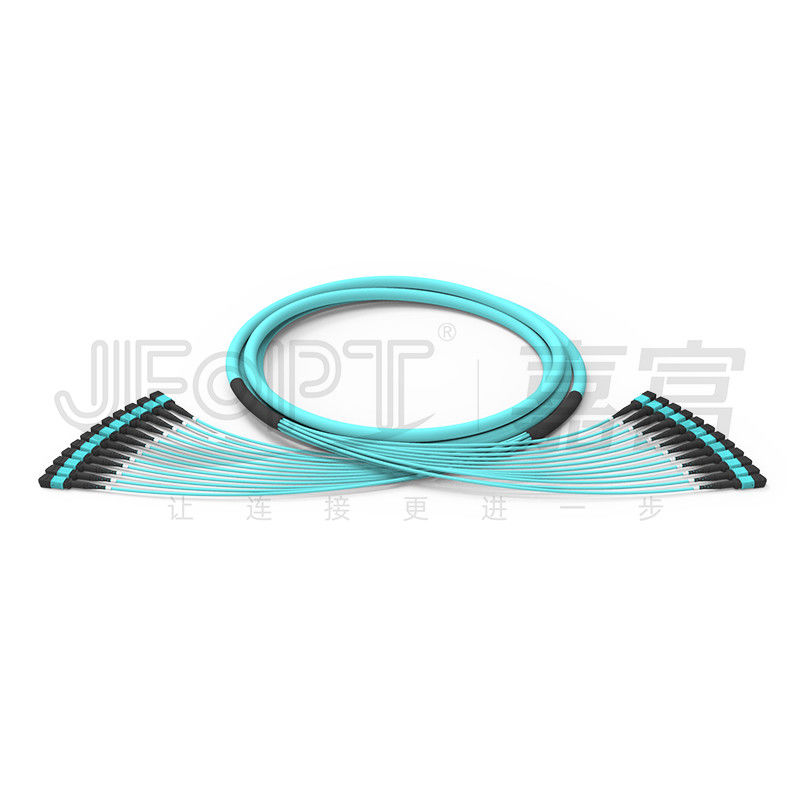

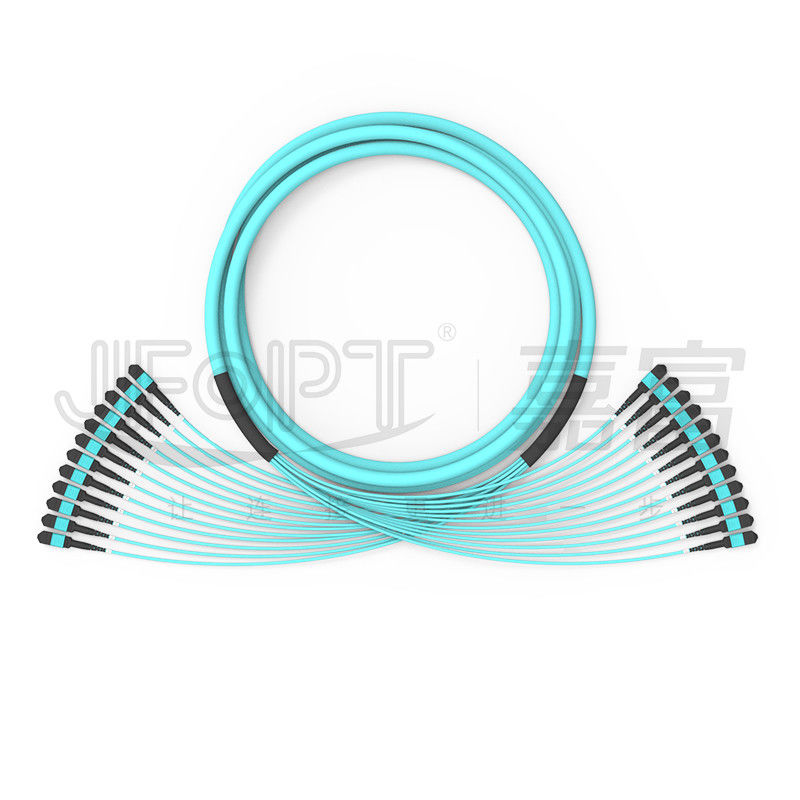

288 Untereinheit OM3 in mehreren Betriebsarten -300 Stamm-Verbindungskabel OFNR OFNP MPO der Kern-12/des PC
Der Rückgratspullover Kerne OM3 288 MPO in mehreren Betriebsarten ist für verdrahtende Mitten mit hoher Dichte passend. Er wird gewöhnlich in 24 Einheiten von 12 Kernminikabeln oder 12 Einheiten von 24 Kernminikabeln unterteilt. Jedes Untereinheitsminikabel wird mit einem MPO-Verbindungsstück ausgerüstet, und der gesamte Pullover hat keine Niederlassungen und stellt eine stabilere Struktur bereit. Das MPO-Verbindungsstücke unsere Firma werden unter Verwendung eines ganzen Satzes importierter Ausrüstung produziert, und alle Verbindungsstücke machen 100% prüfend in einer staubfreien Werkstatt durch.
* Eigenschaften
|
①Flammhemmende Bewertung OFNP/OFNR |
②Stellt und größeren Raum miter hoher Dichte zur Verfügung |
||||
|
|
|
||||
|
③Hochwertige Fasern und Verbindungsstücke stellen stabile Signalübertragung sicher |
④100% Prüfung Instrumentes 3D, zum von hoher Qualität zu garantieren |
||||
|
|
|
||||
|
⑤Einfache Installation und bequeme Verbindung |
- |
||||
|
|
- |
||||
* Anwendungen
Netzverkabeln der Mitte 1.Data.
Systeme der optischen Nachrichtenübertragung 2.40G/100G, optische Module QSFP.
Optik3.Fiber kommunikationssysteme, Kabelfernsehen-Netze, Telekommunikationsnetze.
4. Inhausnetze (LANs), Netze des weiten Bereichs (WANs), FTTx.
* MPO-Verbindungsstück-Parameter
|
Verbindungsstück-Art |
Einfügungsdämpfung |
Rückflussdämpfung |
|||
|
Typisch |
Maximum |
||||
|
MPO-Verbindungsstück |
Inspektions-Standard |
0.2dB |
0.75dB |
APC≥60dB |
|
|
Inspektion dämpfungsarm |
0.1dB |
0.35dB |
|||
|
Millimeter-Standard |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Millimeter dämpfungsarm |
0.1dB |
0.35dB |
|||
|
Männlich/weiblich |
Mann: mit Pin Frau: ohne Pin |
||||
* geometrische Parameter 3D
|
Einzelteile |
Maximal |
Minute |
||
|
Radius Biegung (Millimeter) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Winkel (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Radius Biegung des optischen Kernes (Millimeter) |
- |
1 |
||
|
Faserhöhe (Nanometer) |
3500 |
1000 |
||
|
Höhenunterschied der angrenzenden Faser (Nanometer) |
500 |
N/A |
||
|
Maximales negatives koplanares (Nanometer) |
300 |
N/A |
||
* Kabel-Parameter
|
Einzelteil |
Parameter |
||||||
|
Faser-Art |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Faseranzahl |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Unter-Kabel |
12 Kerne/Einheit |
12 Kerne/Einheit |
12 Kerne/Einheit |
12 Kerne/Einheit |
12 Kerne/Einheit |
12 Kerne/Einheit |
24 Kerne/Einheit |
|
Zentrales Stärke-Mitglied |
/ |
/ |
FRP |
||||
|
Unter- Kabel Außendurchmesser |
3.0mm |
||||||
|
Unter-Kabel Jacken-Material |
PVC/LSZH |
||||||
|
Unter-Kabel Jacken-Farbe |
Gelb/orange/Grün/Heather Violet/Kundenbezogenheit |
||||||
|
Unter-Kabel Stärke-Mitglied |
Aramid-Garn |
||||||
|
Außenmantel-Durchmesser |
9.5mm |
9.5mm |
11.5mm |
13.5mm |
17.0mm |
||
|
Außenmantel-Material |
PVC/LSZH |
||||||
|
Außenmantel-Farbe |
Gelb/orange/Grün/Heather Violet/Kundenbezogenheit |
||||||
|
Dehnfestigkeit (Zeitdauer) |
300N |
200N |
400N |
800N |
1600N |
||
|
Dehnfestigkeit (kurzfristig) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Zerquetschen Sie Widerstand (Zeitdauer) |
300N/10cm |
||||||
|
Zerstampfungs-Widerstand (kurzfristig) |
1000N/10cm |
||||||
|
Minimaler Biegungsradius (Dynamik) |
20D |
||||||
|
Minimaler Biegungsradius (statisch) |
10D |
||||||
|
Betriebstemperatur |
-20~60℃ |
||||||
|
Lagertemperatur |
-20~60℃ |
||||||
|
Feuerwiderstandsklasse |
OFN/OFNR/OFNP |
||||||
* Verbindungsstück-Stiefel-Auswahl
|
MPO-Stiefel-Art |
||||
|
Art |
Spezifikation |
Anwendbares Kabel Od |
Bild |
Zeichnungen |
|
Runder Stiefel |
3,0 Stiefel L=33mm |
3.0/3.2 |
|
|
|
3,0 Stiefel L=17mm |
3.0/3.2 |
|
|
|
|
Quadratischer Stiefel |
3,0 Stiefel L=25mm |
3.0/3.2 |
|
|
|
Gegentaktvorsprung |
Universalität für alle Stiefel |
Universalität |
|
|
* Verbindungsstück-Unterkunftfarbwahlen
|
MPO-Verbindungsstück |
||||
|
Monomode- |
Grün |
Gelb |
||
|
Beziehen Sie Farbzahl PANTONE 2270C |
Beziehen Sie Farbzahl PANTONE 100C |
|||
|
|
|
|||
|
In mehreren Betriebsarten |
Beige |
Aqua |
||
|
Beziehen Sie Farbzahl PANTONE 7534C |
Beziehen Sie Farbzahl PANTONE 2226C |
|||
|
|
|
|||
|
Veilchen |
- |
|||
|
Beziehen Sie Farbzahl PANTONE 7641C |
||||
|
|
||||
* Polaritäts-Auswahl
|
Verbindungskabel 12F |
||||
|
|
||||
|
Verbindungskabel 24F |
||||
|
|
* Produkt-Verpacken
|
|
|
|
Verdickte antistatische Tasche |
Verdickter Karton |
* Fabrik-Stärke
|
Professionalismus: JFOPT hat sich auf die Produktion von MPO-Pullovern für über 10 Jahre, mit Berufserfahrung konzentriert und ein ganzer Satz erstrangige Ausrüstung (SUMIX/JRG/OPTOTEST), kann hochwertige und leistungsstarke MPO-Pullover produzieren. |
|
||||
|
Fertigungskapazität: JFOPT hat 5 MPO-Fertigungsstraßen und -ausrüstung, um eine große Menge MPO-Pullover schnell zu produzieren und von Kundennachfragen leistungsfähig abzudecken. |
|
||||
|
Qualitätskontrolle: JFOPT führt strenge Qualitätskontrollmaße in jedem Stadium, von Rohstoffbeschaffung zu Produktionsverfahren, mit Profiqualitätsinspektion und Überwachung durch. Wir leiten 100% Prüfung Interferometers 3D/die Rückflussdämpfungsprüfung/Stirnflächeinspektion, Produktqualität sicherzustellen. |
|
||||
|
Standardentwicklung: JFOPT kann sich die MPO-Pullover-Produktionsstandards entwickeln und ausschließlich befolgen, die auf Kundenanforderungen, Produktübereinstimmung und Leistungsstabilität sicherzustellen basieren. |
|
||||
|
Technologische Innovation: JFOPT hebt technologische Innovation hervor und hat ein Berufs-R&D-Team, das dem Entwickeln moderneres und der hoch-Ausführung von MPO-Pullovern eingeweiht wird. |
|
||||
|
Service und technische Unterstützung: JFOPT erbringt umfassende Vorverkäufe und Kundendienste, einschließlich technische Beratung, Produktempfehlungen und Nachverkaufswartung, Kundenbedarf zu erfüllen und Kundendienst sicherzustellen. |
|
||||
* häufiges Q&A
Fragen 1.What sollten betrachtet werden, wenn man MPO-Pullover besonders anfertigt?
Pulloverlänge/Kabelmaterial/Faserart und Faseranzahl/MPO männliche oder weibliche Einfügungsdämpfungsstandards/Farbanforderungen/Aufkleber und Kundenbezogenheitsanträge.
2.How stellen wir stabile Parameter für unsere MPO-Pullover sicher?
MPO-Pullover JFOPTS machen 100% Prüfung Interferometers 3D und 100% IL&RL Prüfung durch und stellen stabile Parameter sicher.
3.What ist unsere Lieferzeit?
Wir haben eine Kapazität der monatlichen Produktion von Verbindungsstücken 30.000+ MPO und stellen sofortige Lieferung sicher.
4.What, das andere MPO-bedingte Produkte wir anbieten?
Zusätzlich zu MPO-Pullovern produzieren wir auch MPO-Loopbacks, MPO-Abschwächer, MPO-Mann zu den weiblichen Adaptern, ZU M.Ü.-Pullovern und zu anderen MPO-verwandten Produkten.
