Herkunftsort:
China
Markenname:
JFOPT
Zertifizierung:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Modellnummer:
MPO-MPO Polarität-schaltbares Verbindungskabel
Treten Sie mit uns in Verbindung

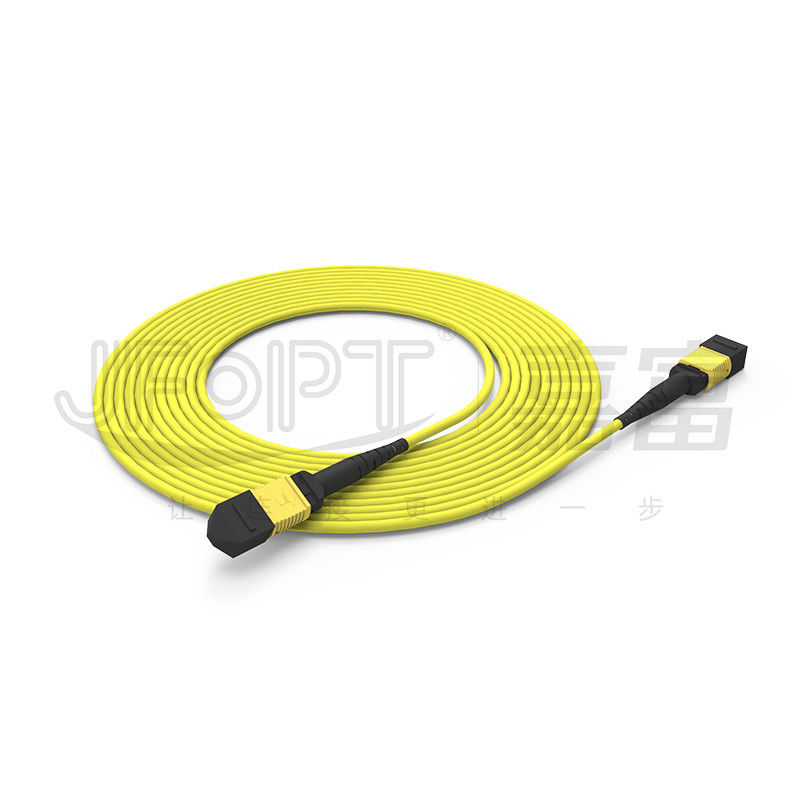

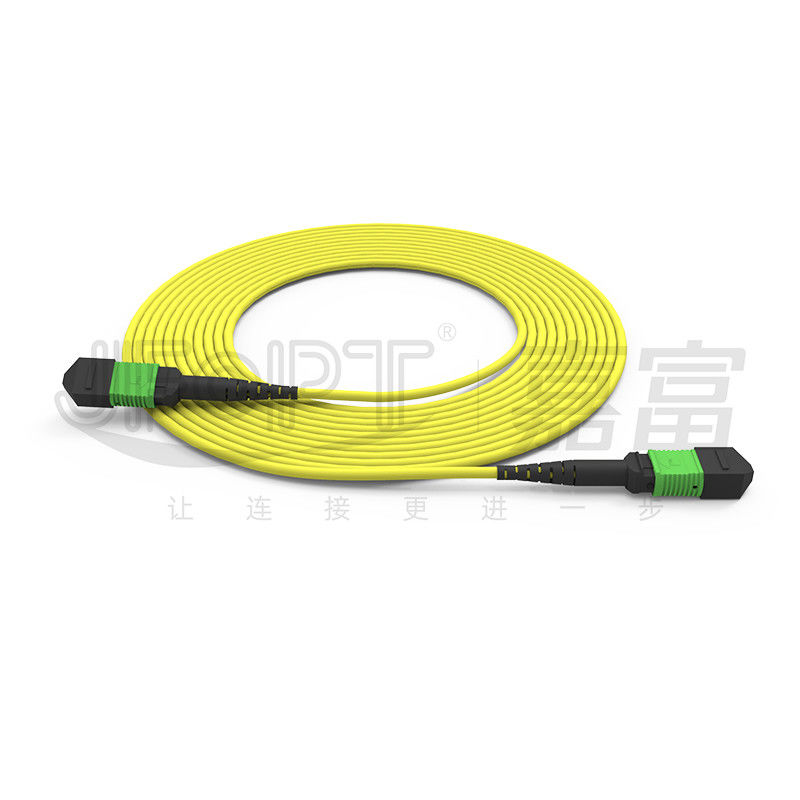

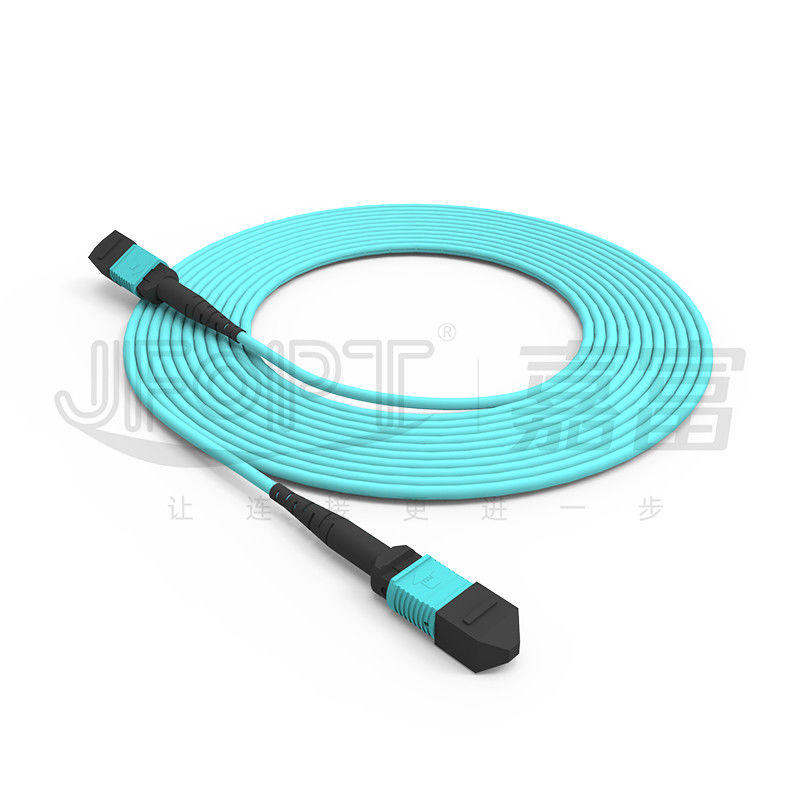

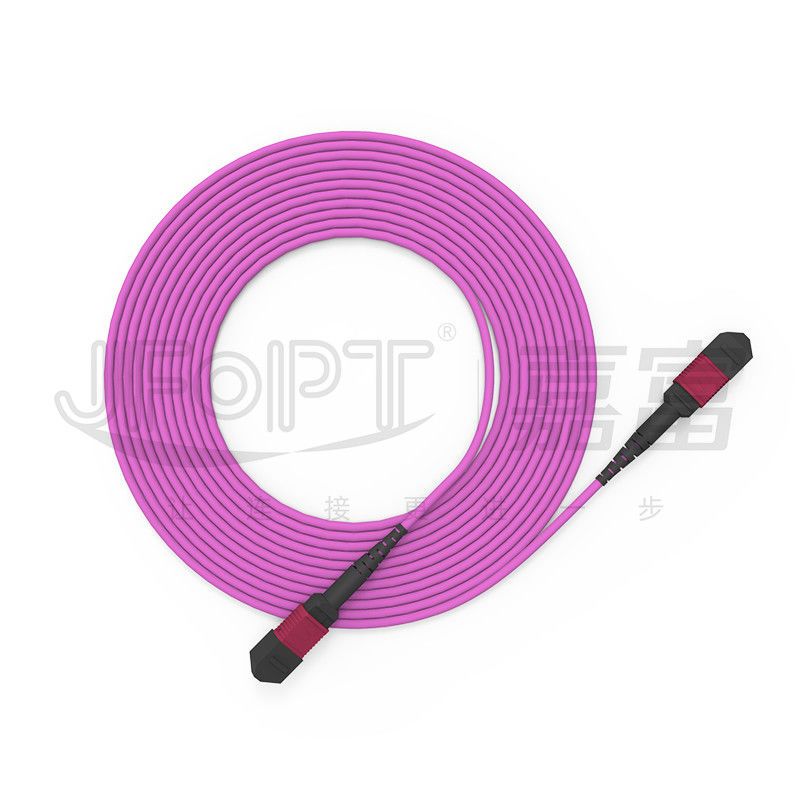

Polaritäts-Stamm-Kabel MPO schaltbares mit A-/Bpolaritäts-Umwandlung und Schlüsselumkehrung
Das schaltbare Verbindungsstück der Polarität MPO erlaubt Polaritätsumwandlung ohne Werkzeuge. Mit seinem einzigartigen Doppel-mit Seiten versehenen Schlüsselentwurf ermöglicht es A-/Bpolaritätsumwandlung für Faser 12 und unter Verbindungsstücken. Stimmt selbst-entwickeltes schaltbares Verbindungsstück Polarität MPO JFOPTS mit den MPO-Verbindungsstückanforderungen des Iec-Standards überein und bietet Vorteile wie Werkzeug-freie Operation und preiswerteres verglichen mit Polaritätsproverbindungsstück MTP USCONECS schaltbarem an.
* Eigenschaften
|
①Austauschbares Verbindungsstück der Polarität MPO |
②Doppel-mit Seiten versehener Schlüssel für Falschpolung |
||||
|
|
|
||||
|
③Werkzeug-freie Operation für bequemen Gebrauch |
④A-/Bpolaritätsaustausch für Faser 12 und unterhalb der Konfigurationen |
||||
|
|
|
||||
|
⑤Zusatzeinrichtungen wie kurzer Stiefel/Gegentaktvorsprung, usw. |
- |
||||
|
|
- |
||||
* Anwendungen
Raumverdrahtung der Mitte 1.Data.
Systeme der optischen Nachrichtenübertragung 2.40G/100G, optische Module QSFP.
Optik3.Fiber kommunikationssysteme, Kabelfernsehen-Netze, Telekommunikationsnetze.
4. Inhausnetze (LANs), Netze des weiten Bereichs (WANs), FTTx.
* MPO-Verbindungsstück-Parameter
|
Verbindungsstück-Art |
Einfügungsdämpfung |
Rückflussdämpfung |
|||
|
Typisch |
Maximum |
||||
|
MPO-Verbindungsstück |
Inspektions-Standard |
0.2dB |
0.75dB |
APC≥60dB |
|
|
Inspektion dämpfungsarm |
0.1dB |
0.35dB |
|||
|
Millimeter-Standard |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Millimeter dämpfungsarm |
0.1dB |
0.35dB |
|||
|
Männlich/weiblich |
Mann: mit Pin Frau: ohne Pin |
||||
* geometrische Parameter 3D
|
Einzelteile |
Maximal |
Minute |
||
|
Radius Biegung (Millimeter) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Winkel (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Radius Biegung des optischen Kernes (Millimeter) |
- |
1 |
||
|
Faserhöhe (Nanometer) |
3500 |
1000 |
||
|
Höhenunterschied der angrenzenden Faser (Nanometer) |
500 |
N/A |
||
|
Maximales negatives koplanares (Nanometer) |
300 |
N/A |
||
* Lichtleiterkabel-Parameter
|
Einzelteil |
Parameter |
|||
|
Faser-Art |
Optionales G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Faseranzahl |
Optionales 8/12/16/24 |
|||
|
Stärke-Mitglied |
Aramid-Garn |
|||
|
Außenmantel-Material |
Optionales LSZH/PVC/TPU |
|||
|
Außenmantel-Durchmesser |
3.0mm |
|||
|
Außenmantel-Farbe |
Gelb/orange/Grün/Heather Violet/Kundenbezogenheit |
|||
|
Dehnfestigkeit (Zeitdauer) |
80N |
|||
|
Dehnfestigkeit (kurzfristig) |
150N |
|||
|
Zerquetschen Sie Stärke (Zeitdauer) |
100N/cm |
|||
|
Zerstampfungs-Stärke (kurzfristig) |
500N/cm |
|||
|
Minimaler Biegungsradius (Dynamik) |
20D |
|||
|
Minimaler Biegungsradius (statisch) |
10D |
|||
|
Betriebstemperatur |
-20~60℃ |
|||
|
Lagertemperatur |
-20~60℃ |
|||
|
Feuerwiderstandsklasse |
Optionales OFN/OFNR/OFNP |
|||
|
Einzelteil |
Parameter |
|||
|
Faser-Art |
Optionales G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Faseranzahl |
2~12 |
|||
|
Stärke-Mitglied |
Aramid-Garn |
|||
|
Außenmantel-Material |
Optionales LSZH/PVC/TPU |
|||
|
Außenmantel-Durchmesser |
2.5x5.0mm |
|||
|
Außenmantel-Farbe |
Gelb/orange/Grün/Heather Violet/Kundenbezogenheit |
|||
|
Dehnfestigkeit (Zeitdauer) |
100N |
|||
|
Dehnfestigkeit (kurzfristig) |
200N |
|||
|
Zerquetschen Sie Stärke (Zeitdauer) |
200N/cm |
|||
|
Zerstampfungs-Stärke (kurzfristig) |
500N/cm |
|||
|
Minimaler Biegungsradius (Dynamik) |
50mm |
|||
|
Minimaler Biegungsradius (statisch) |
30mm |
|||
|
Betriebstemperatur |
-20~60℃ |
|||
|
Lagertemperatur |
-20~60℃ |
|||
|
Feuerwiderstandsklasse |
Optionales OFN/OFNR/OFNP |
|||
* Verbindungsstück-Unterkunftfarbwahlen
|
MPO-Verbindungsstück |
||||
|
Inspektion |
Grün |
Gelb |
||
|
Beziehen Sie Farbzahl PANTONE 2270C |
Beziehen Sie Farbzahl PANTONE 100C |
|||
|
|
|
|||
|
Millimeter |
Beige |
Aqua |
||
|
Beziehen Sie Farbzahl PANTONE 7534C |
Beziehen Sie Farbzahl PANTONE 2226C |
|||
|
|
|
|||
|
Veilchen |
- |
|||
|
Beziehen Sie Farbzahl PANTONE 7641C |
||||
|
|
||||
* Stiefel-Wahlen
|
MPO-Stiefel |
||||
|
Art |
Spezifikation |
Anwendbares Kabel |
Bild |
Zeichnungen |
|
Runder Stiefel |
Länge 33mm mit 3,0 Stiefeln |
3.0/3.2 |
|
|
|
Länge 17mm mit 3,0 Stiefeln |
3.0/3.2 |
|
|
|
|
Länge 33mm mit 4,0 Stiefeln |
3.8/4.0 |
|
|
|
|
Quadratischer Stiefel |
Länge 25mm mit 3,0 Stiefeln |
3.0/3.2 |
|
|
|
Länge 17mm mit 4,0 Stiefeln |
3.8/4.0 |
|
|
|
|
Flachkabelstiefel |
Länge 22mm des Stiefels 2.5*5.0 |
2.5*5.0 |
|
|
|
Bloßer Bandfaserstiefel |
Bloße Bandfaser-Stiefellänge 19mm |
Bloße Band-Faser |
|
|
* austauschbare Polaritätsoperation
* Polaritäts-Auswahl
|
Verbindungskabel 12F |
||||
|
|
* Produkt-Verpacken
|
|
|
|
Verdickte antistatische Tasche |
Verdickter Karton |
* Fabrik-Stärke
|
Spezialisierung: JFOPT hat sich auf die Produktion von MPO-Pullovern für mehr als 10 Jahre konzentriert. Mit Berufstechnologie und einem ganzen Satz erstklassiger Markenausrüstung (SUMIX/JRG/OPTOTEST), kann es hochwertige, leistungsstarke MPO-Pullover produzieren. |
|
||||
|

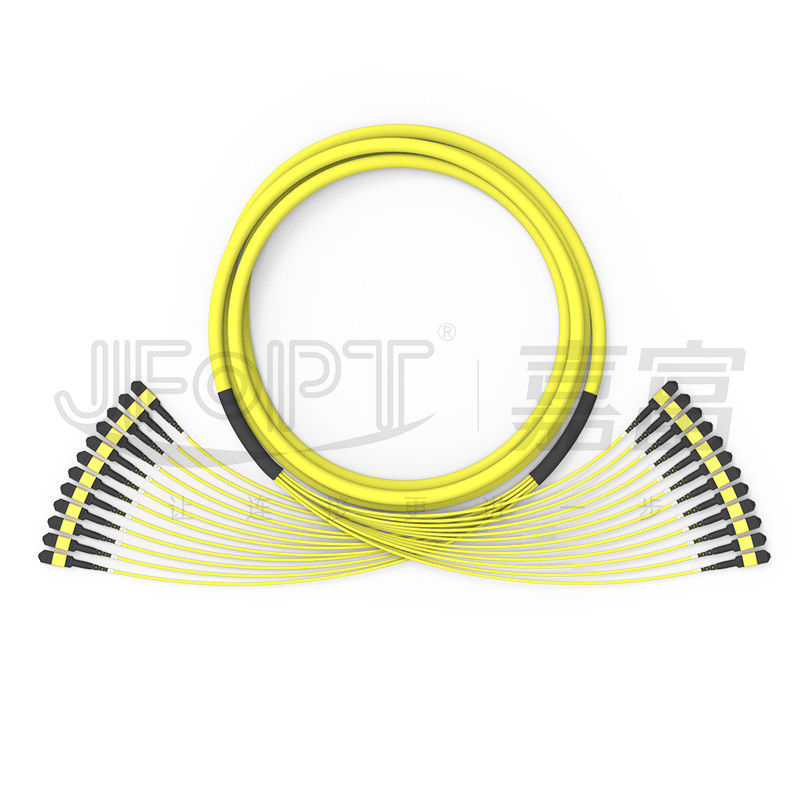

Fertigungskapazität: JFOPT hat 5 MPO-Fertigungsstraßen und lässt die schnelle und leistungsfähige Produktion einer großen Menge MPO-Stammkabel Kundennachfragen abdecken. |
|
||||
|
Qualitätskontrolle: JFOPT führt strenge Qualitätskontrollmaße in jedem Stadium, von Rohstoffbeschaffung zu Produktionsverfahren, mit Profiqualitätsinspektion und Überwachung durch. Wir leiten 100% 3D Inspektion Interferometers testing/IL&RLtesting/end-face, um Produktqualität sicherzustellen. |
|
||||
|
Einstellung von Standards: JFOPT kann MPO-Pullover-Produktionsstandards entsprechend Nutzerbedarfen formulieren und ausschließlich einführen, Produktübereinstimmung und Leistungsstabilität sicherzustellen. |
|
||||
|
Technologische Innovation: JFOPT konzentriert sich auf technologische Innovation und hat ein Berufs-R&D-Team, zum von MPO-Pullovern mit erweiterteren Funktionen und höherer Leistung ununterbrochen zu entwickeln. |
|
||||
|
Service und technische Unterstützung: JFOPT erbringt umfassende Vorverkäufe und Kundendienste, einschließlich technische Beratung, Produktempfehlung, Nachverkaufswartung, etc., Kundenbedarf zu erfüllen und Kundendienst sicherzustellen. |
|
||||
* häufiges Q&A
Fragen 1.What sollten betrachtet werden, wenn man MPO-Pullover besonders anfertigt?
Pulloverlänge/Kabelmaterial/Faserart und Faseranzahl/Mann oder Buchsen/Einfügungsdämpfungsstandards/Farbanforderungen/Aufkleber und Kundenbezogenheitsanträge.
2.How stellen wir stabile Parameter für unsere MPO-Pullover sicher?
MPO-Pullover JFOPTS machen 100% Prüfung Interferometers 3D und 100% IL&RL Prüfung durch und stellen stabile Parameter sicher.
3.What ist unsere Lieferzeit?
Wir haben eine Kapazität der monatlichen Produktion von Verbindungsstücken 30.000+ MPO und stellen sofortige Lieferung sicher.
4.What, das andere MPO-bedingte Produkte wir anbieten?
Zusätzlich zu MPO-Pullovern produzieren wir auch MPO-Loopbacks, MPO-Abschwächer, MPO-Mann zu den weiblichen Adaptern, ZU M.Ü.-Pullovern und zu anderen MPO-bedingten Produkten.
