Herkunftsort:
China
Markenname:
JFOPT
Zertifizierung:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Modellnummer:
Rüstung OM3/4/5 Aque/Veilchen/Lindgrün MPO 12C
Treten Sie mit uns in Verbindung

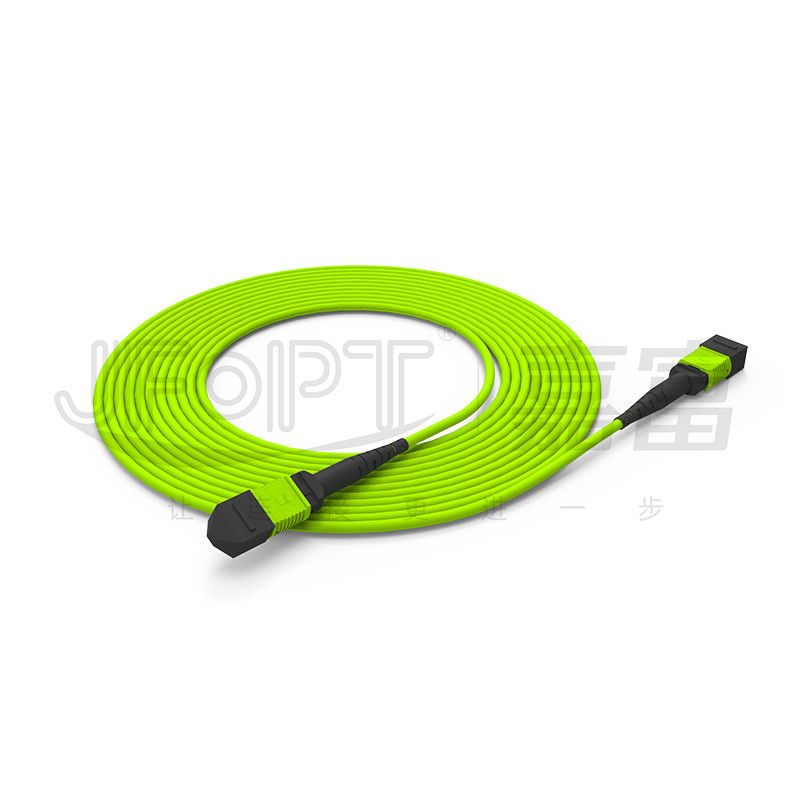

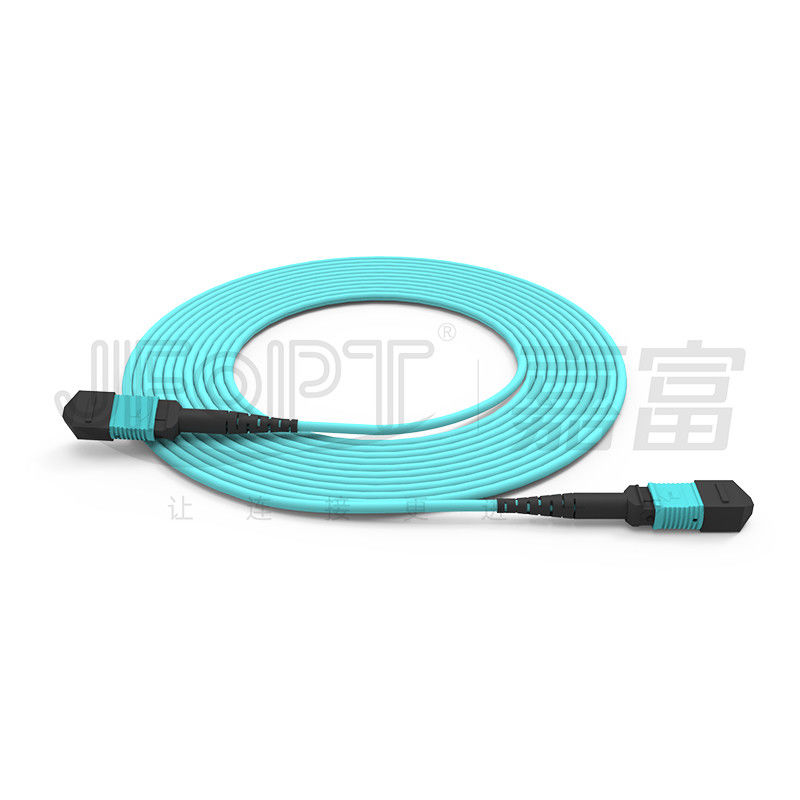

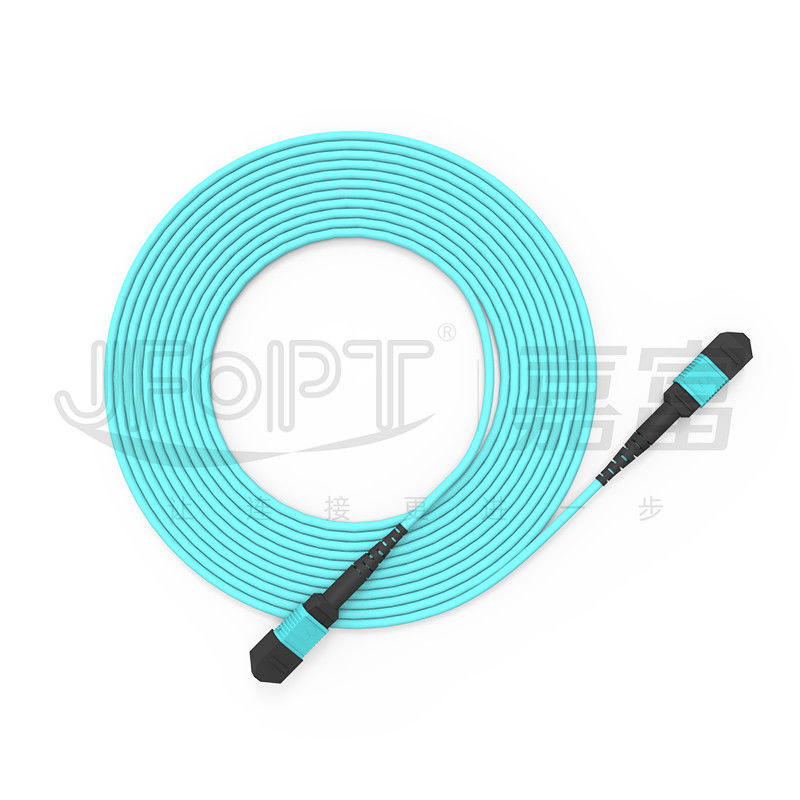

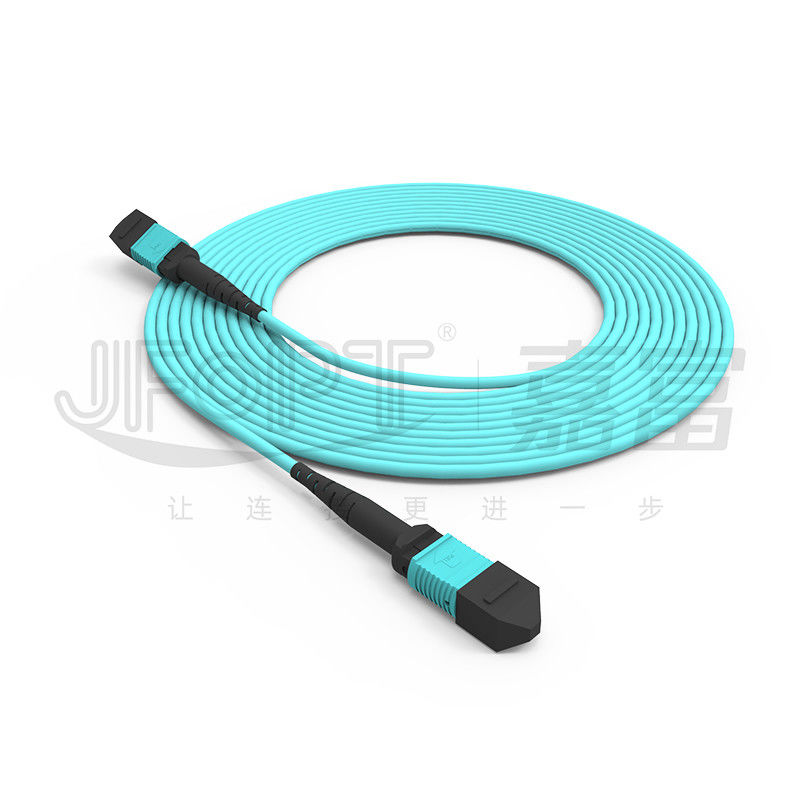

MPO gepanzerte Faser-gepanzertes mini- Kabel-Aqua OM3/OM4/OM5 des Stamm-Kabel-12/violettes/Lindgrün

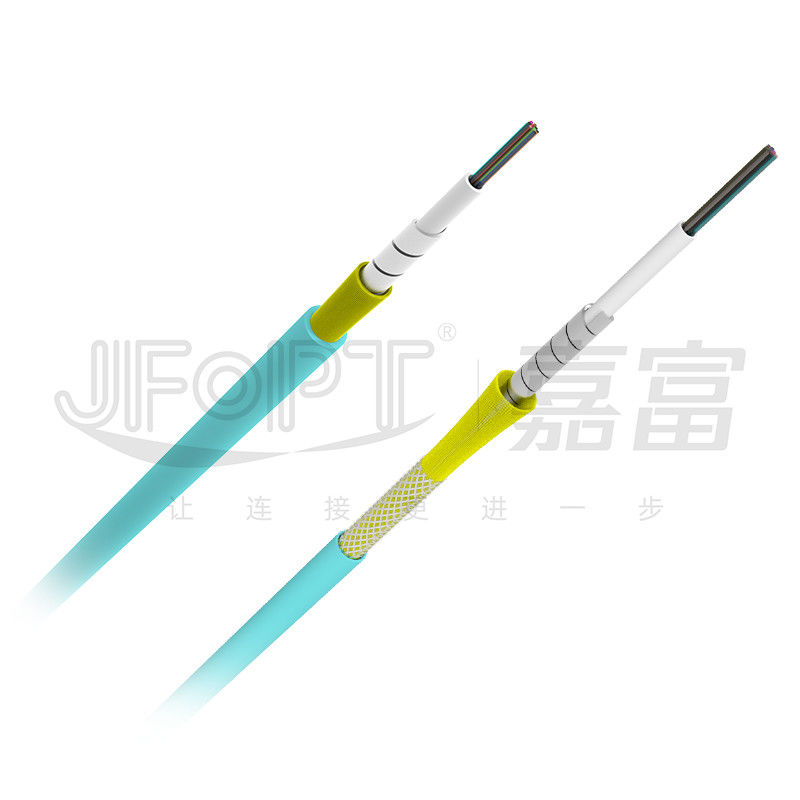

Das gepanzerte Stammkabel MPO verwendet gepanzertes Minikabel, das mit einem einlagigen der Spiralenrüstung oder einer Kombination der Spiralenrüstung und -Litze konfiguriert sein kann. Zusätzlich zu den Eigenschaften eines regelmäßigen Ministammkabels, erhöht das gepanzerte MPO-Stammkabel die mechanische Leistung des Kabels, einschließlich dehnbares und Druckfestigkeit, beim Beibehalten seiner Flexibilität. Die Multimodefasern, die im MPO-Stammkabel benutzt werden, haben ausgezeichneten Biegungswiderstand und stellen stabile Datenübertragung sogar in begrenzten Räumen sicher. JFOPT bietet kundengebundene Services mit verschiedenen Kabellängen und Arten an, um Ihren spezifischen Bedarf zu erfüllen.
* Eigenschaften
|
①Stellt Rüstungsschicht für erhöhte Kabelkompression und Dehnfestigkeit vor |
②Biegung-unempfindliche Fasern für verbesserte Getriebestabilität |
||||
|
|
|
||||
|
③Stellt austauschbare Verbindungsstücke der Polarität MPO zur Verfügung |
④Mehrfache Farben verfügbar für Verbindungsstückwohnungen |
||||
|
|
|
||||
|
⑤Schnelle und einfache Installation, Operationszeit verringernd |
⑥Fabrikbeendigung 100% und Prüfung, um Übertragungsqualität sicherzustellen |
||||
|
|
|
||||
* Anwendungen
Raumverdrahtung der Mitte 1.Data.
Systeme der optischen Nachrichtenübertragung 2.40G/100G, optische Module QSFP.
Optik3.Fiber kommunikationssysteme, Kabelfernsehen-Netze, Telekommunikationsnetze.
4. Inhausnetze (LANs), Netze des weiten Bereichs (WANs), FTTx.
* MPO-Verbindungsstück-Parameter
|
Verbindungsstück-Art |
Einfügungsdämpfung |
Rückflussdämpfung |
|||
|
Typisch |
Maximum |
||||
|
MPO-Verbindungsstück |
Inspektions-Standard |
0.2dB |
0.75dB |
APC≥60dB |
|
|
Inspektion dämpfungsarm |
0.1dB |
0.35dB |
|||
|
Millimeter-Standard |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Millimeter dämpfungsarm |
0.1dB |
0.35dB |
|||
|
Männlich/weiblich |
Mann: mit Pin Frau: ohne Pin |
||||
* geometrische Parameter 3D
|
Einzelteile |
Maximal |
Minute |
||
|
Radius Biegung (Millimeter) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Winkel (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Radius Biegung des optischen Kernes (Millimeter) |
- |
1 |
||
|
Faserhöhe (Nanometer) |
3500 |
1000 |
||
|
Höhenunterschied der angrenzenden Faser (Nanometer) |
500 |
N/A |
||
|
Maximales negatives koplanares (Nanometer) |
300 |
N/A |
||

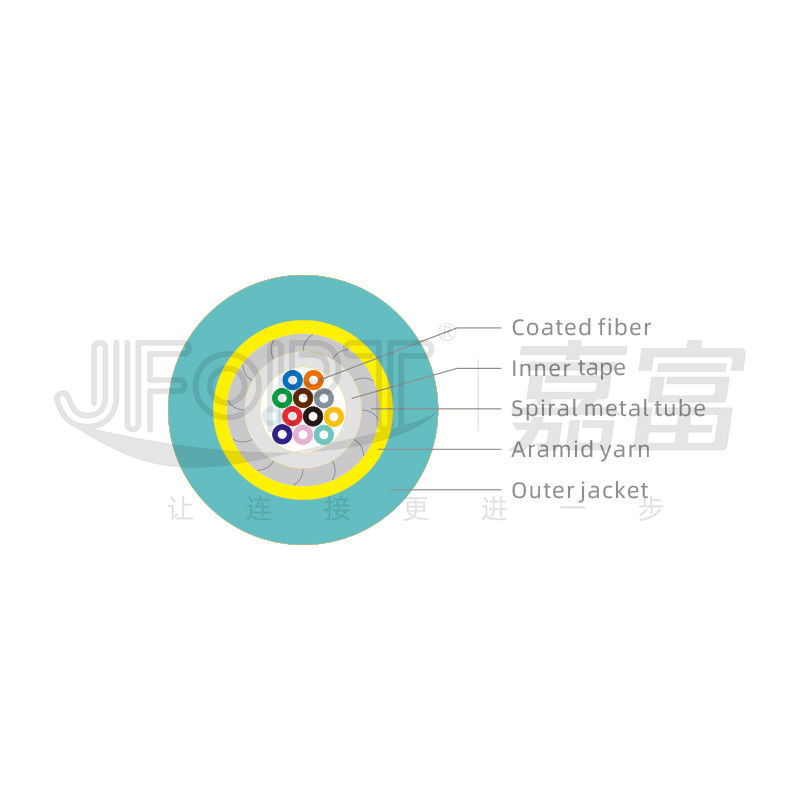

* einzelne gepanzerte einzelne Hüllen-Kabel-Parameter
|
Einzelteil |
Parameter |
|||
|
Faser-Art |
Optionales G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Faseranzahl |
2~12 |
24 |
||
|
Armoring-Material |
Edelstahl |
|||
|
Armoring-Außendurchmesser |
2.1~2.2mm |
3.6~3.7mm |
||
|
Armoring-Stärke |
0.25~0.28mm |
0.25~0.28mm |
||
|
Äußerer Hüllen-Durchmesser |
3.0±0.1mm |
4.5±0.1mm |
||
|
Äußeres Hüllen-Material |
Optionales LSZH/TPU |
|||
|
Äußere Hüllen-Farbe |
Gelb/Orange/Kalk grünen Sie Heather Violet /Custom |
|||
|
Dehnfestigkeit (Zeitdauer) |
500N |
200N |
||
|
Dehnfestigkeit (kurzfristig) |
800N |
600N |
||
|
Zerquetschen Sie Widerstand (Zeitdauer) |
800N/cm |
200N/cm |
||
|
Zerstampfungs-Widerstand (kurzfristig) |
1200N/cm |
600N/cm |
||
|
Minimaler Biegungsradius (Dynamik) |
20D |
|||
|
Minimaler Biegungsradius (statisch) |
10D |
|||
|
Betriebstemperatur |
-20~60℃ |
|||
|
Lagertemperatur |
-20~60℃ |
|||
|
Feuerwiderstandsklasse |
Optionales OFN/OFNR/OFNP |
|||
* gepanzerte Doppelhüllen-Kabel-Verdoppelungparameter
|
Einzelteil |
Parameter |
|||
|
Faser-Art |
Optionales G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Faseranzahl |
2~12 |
24 |
||
|
Innere Hüllen-Außendurchmesser |
1.4±0.1mm |
3.0±0.2mm |
||
|
Innere Hüllen-Material |
LSZH |
|||
|
Armoring-Material |
Edelstahl |
|||
|
Armoring-Außendurchmesser |
2.0±0.1mm |
4.0±0.2mm |
||
|
Armoring-Stärke |
0.25~0.28mm |
0.4~0.43mm |
||
|
Flechtende Schicht |
Edelstahl |
|||
|
Äußerer Hüllen-Durchmesser |
3.0±0.1mm |
6.0±0.3mm |
||
|
Äußeres Hüllen-Material |
Optionales LSZH/TPU |
|||
|
Äußere Hüllen-Farbe |
Gelb/Orange/Kalk grünen Sie Heather Violet /Custom |
|||
|
Dehnfestigkeit (Zeitdauer) |
150N |
600N |
||
|
Dehnfestigkeit (kurzfristig) |
300N |
1000N |
||
|
Druckfestigkeit |
3000N/10cm |
|||
|
Minimaler Biegungsradius (Dynamik) |
60D |
|||
|
Minimaler Biegungsradius (statisch) |
30D |
|||
|
Betriebstemperatur |
-40~80℃ |
|||
|
Lagertemperatur |
-40~80℃ |
|||
|
Feuerwiderstandsklasse |
Optionales OFN/OFNR/OFNP |
|||
* Verbindungsstück-Farbwahlen
|
MPO-Verbindungsstück |
||||
|
Inspektion |
Grün |
Gelb |
||
|
Beziehen Sie Farbzahl PANTONE 2270C |
Beziehen Sie Farbzahl PANTONE 100C |
|||
|
|
|
|||
|
Millimeter |
Beige |
Aqua |
||
|
Beziehen Sie Farbzahl PANTONE 7534C |
Beziehen Sie Farbzahl PANTONE 2226C |
|||
|
|
|
|||
|
Veilchen |
- |
|||
|
Beziehen Sie Farbzahl PANTONE 7641C |
||||
|
|
||||
* Stiefel-Wahlen
|
MPO-Stiefel |
||||
|
Art |
Spezifikation |
Anwendbares Kabel |
Bild |
Zeichnungen |
|
Runder Stiefel |
Länge 33mm mit 3,0 Stiefeln |
3.0/3.2 |
|
|
|
Länge 17mm mit 3,0 Stiefeln |
3.0/3.2 |
|
|
|
|
Länge 33mm mit 4,0 Stiefeln |
3.8/4.0 |
|
|
|
|
Quadratischer Stiefel |
Länge 25mm mit 2,0 Stiefeln |
3.0/3.2 |
|
|
|
Länge 25mm mit 3,0 Stiefeln |
3.0/3.2 |
|
|
|
|
Länge 17mm mit 4,0 Stiefeln |
3.8/4.0 |
|
|
|
|
Flachkabelstiefel |
Länge 22mm des Stiefels 2.5*5.0 |
2.5*5.0 |
|
|
|
Bloßer Bandfaserstiefel |
Bloße Bandfaser-Stiefellänge 19mm |
Bloße Band-Faser |
|
|
|
Aufreißlasche |
Universalität für alle Stiefel |
Universalität |
|
|
* Polaritäts-Auswahl
|
Verbindungskabel 12F |
||||
|
|
* Produkt-Verpacken
|
|
|
|
Verdickte antistatische Tasche |
Verdickter Karton |
* Fabrik-Stärke
|
Berufs: JFOPT hat sich auf die Produktion von MPO-Pullovern für mehr als 10 Jahre konzentriert. Mit Berufstechnologie und einem ganzen Satz erstklassiger Markenausrüstung (SUMIX/JRG/OPTOTEST), kann es hochwertige, leistungsstarke MPO-Pullover produzieren. |
|
||||
|
Fertigungskapazität: JFOPT hat 5 MPO-Fertigungsstraßen und lässt die schnelle und leistungsfähige Produktion einer großen Menge MPO-Stammkabel Kundennachfragen abdecken. |
|
||||
|
Qualitätskontrolle: JFOPT führt strenge Qualitätskontrollmaße in jedem Stadium, vom Rohstoff zu den Produktionsverfahren, mit Profiqualitätsinspektion und Überwachung durch. Wir leiten 100% Prüfung Interferometers 3D/die Rückflussdämpfungsprüfung/Stirnflächeinspektion, Produktqualität sicherzustellen. |
|
||||
|
Einstellung von Standards: JFOPT kann MPO-Pullover-Produktionsstandards entsprechend Nutzerbedarfen formulieren und ausschließlich einführen, Produktübereinstimmung und Leistungsstabilität sicherzustellen. |
|
||||
|
Technologische Innovation: JFOPT konzentriert sich auf technologische Innovation und hat ein Berufs-R&D-Team, zum von MPO-Pullovern mit erweiterteren Funktionen und höherer Leistung ununterbrochen zu entwickeln. |
|
||||
|
Service und technische Unterstützung: JFOPT erbringt umfassende Vorverkäufe und Kundendienste, einschließlich technische Beratung, Produktempfehlung, Nachverkaufswartung, etc., Kundenbedarf zu erfüllen und Kundendienst sicherzustellen. |
|
||||
* häufiges Q&A
Fragen 1.What sollten beachtet werden, wann, MPO-Pullover besonders anfertigend?
MPO-Pulloverlänge/Kabelmaterial/Faserart und Zahl von Kernen/von Verbindungsstückmann/von weiblichem/Einsatzverluststandard/von Farbe/von Aufkleber und von anderen kundengebundenen Anforderungen.
2.How tut unseren MPO-Pullover sicherstellen stabile Parameter?
MPO-Pullover 100% JFOPTS führte den Test der Störung 3D und 100% führten den EinfügungsRückflussdämpfungstest, um stabile Parameter sicherzustellen.
3.Our Vorbereitungs- und Anlaufzeit?
Wir können Verbindungsstücke 30000+ MPO pro Monat produzieren, der Ihrem schnellen Versand völlig garantieren kann.
4.What, das andere abgeleitete Produkte MPO wir tun?
Wir können MPO-verwandte Produkte wie Mann-zu-weibliches Prüfkabel des Überganges connector/MT MPO-Leistungsschalters auch produzieren /MPO attenuator/MPO.
