Herkunftsort:
China
Markenname:
JFOPT
Zertifizierung:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Modellnummer:
MPO - Veilchen MPO 48F OM4 LSZH Heather 0.5m Branchout Pullingeye
Treten Sie mit uns in Verbindung

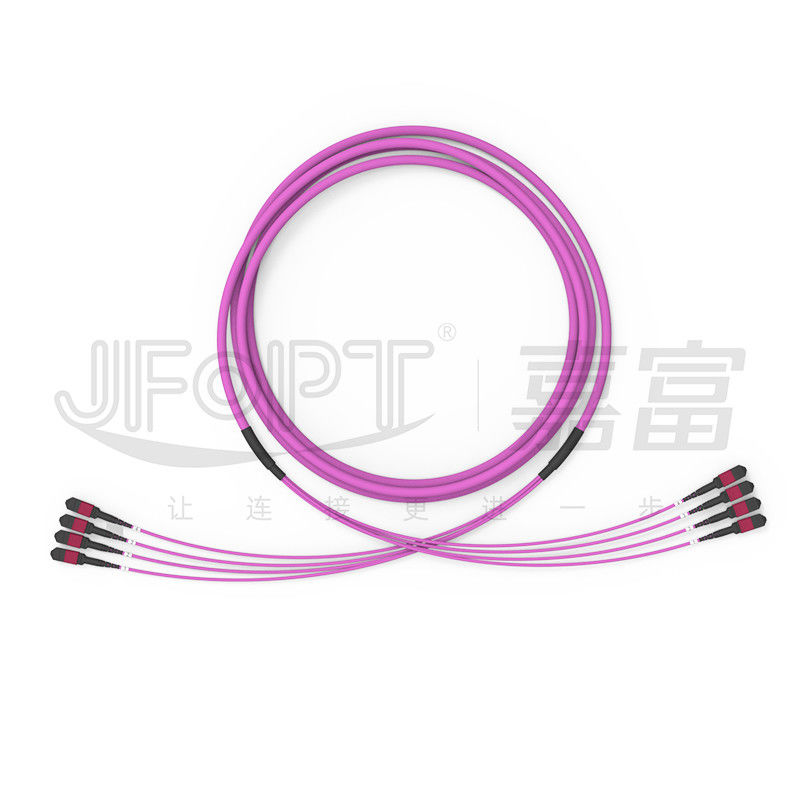

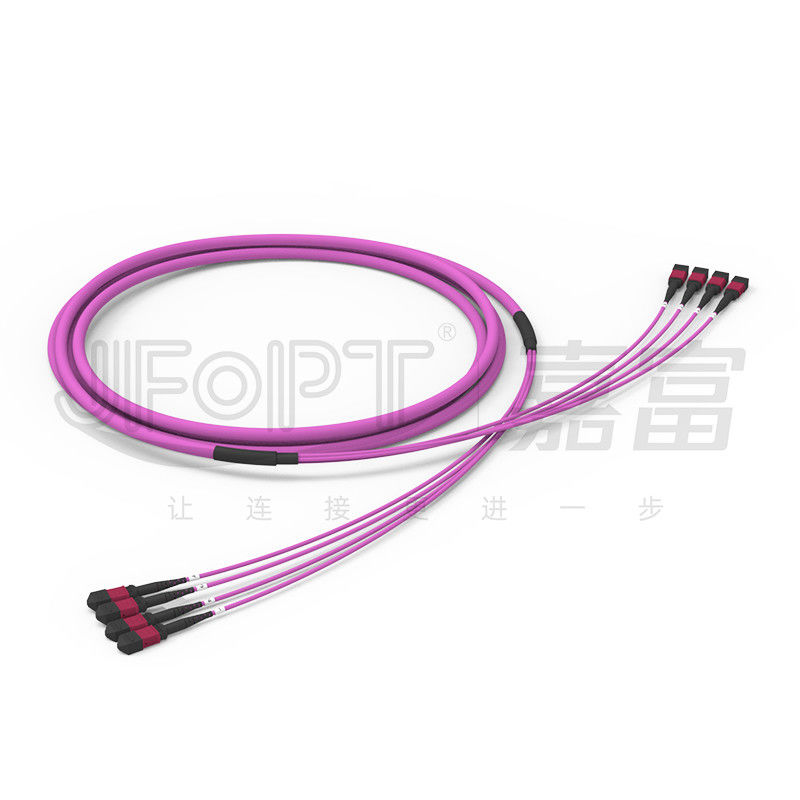

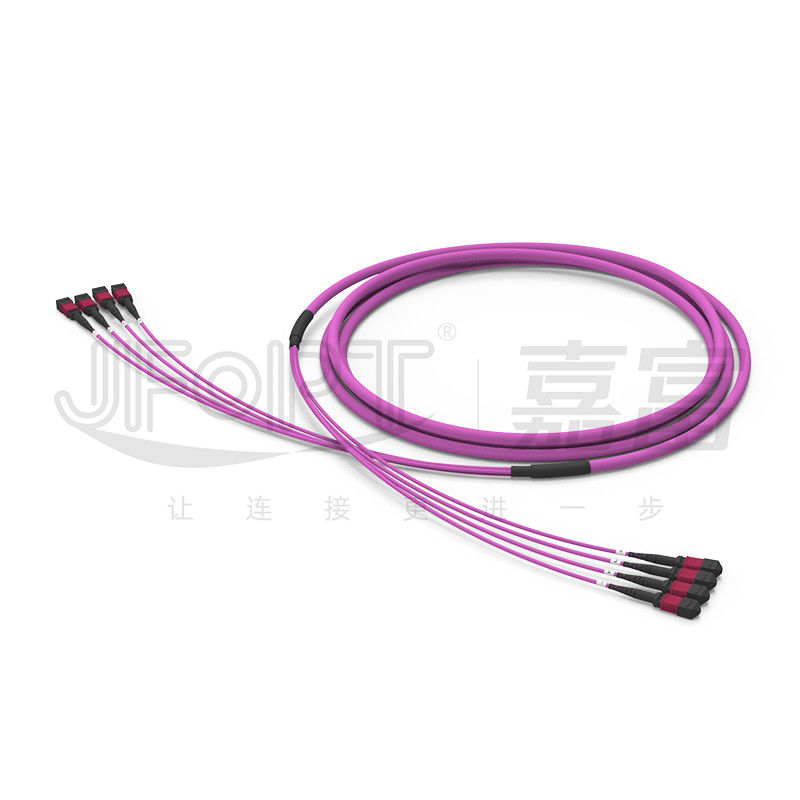

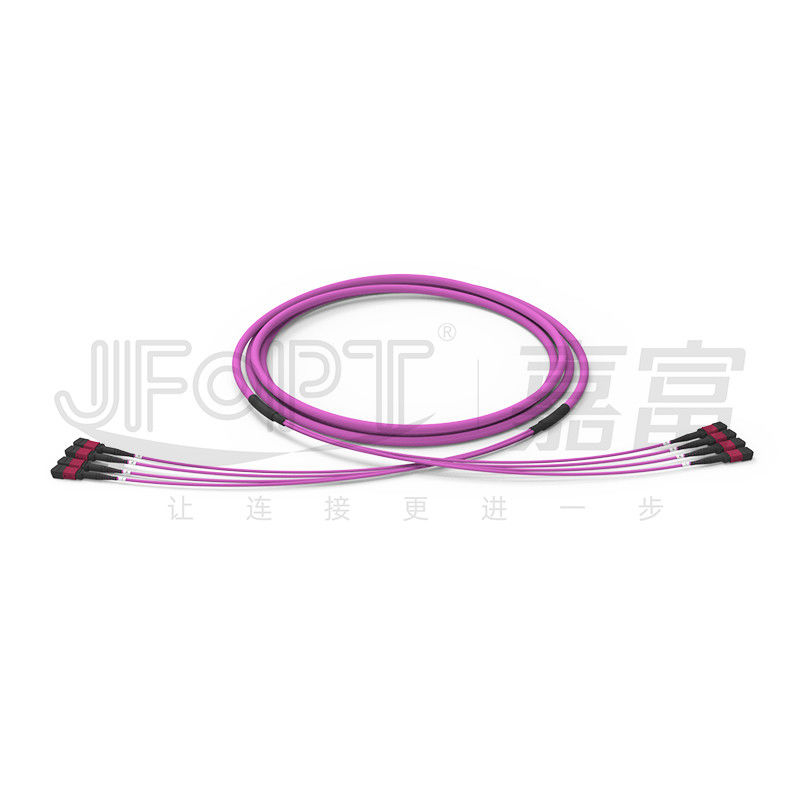

MPO-Stamm verkabeln 48 Kerne 4 - Niederlassung des Einheits-Rückgrats-Pullover-OM4 Violet Purple 0.5m mit ziehendem Auge
Rückgrats-Faserpullover der Einheit OM4 Kernes 4 MPO 48 hat 4 MPO-Verbindungsstücke mit 12 Fasern jedes an jedem Ende. Jedes Ende hat 4 beendete Niederlassungen, die mit Ziehenaugenausrüstung mit Masche eingewickelt werden. Das Ende der Masche der Ziehenaugenausrüstung wird am Rückgratspullover befestigt, und wenn Zugkraft angewendet wird, wird verteilt die Masche festgezogen und die ziehende Kraft auf dem Außenmantel des Rückgratspullovers durch Reibung und verringert die Möglichkeit des Schadens der Niederlassungsstruktur. Rückgratspullover JFOPT OM4 sind in den verschiedenen Farben verfügbar und können auch besonders angefertigt werden, um die Verbindungsstückfarben zusammenzubringen und stellen einen vereinheitlichten und ästhetisch angenehmen Auftritt sicher.
* Eigenschaften
|
①Hochwertige Biegung-unempfindliche Kerne der Faser OM4 des Gebrauches |
②Passend für Innenverbindungen in den Anwendungen 40/100G |
||||
|
|
|
||||
|
③Enthält eine Ziehenaugenausrüstung |
④Keine Niederlassungsstruktur, stabilere Kraftübertragung bereitstellend |
||||
|
|
|
||||
* Anwendungen
Raumverdrahtung der Mitte 1.Data.
Systeme der optischen Nachrichtenübertragung 2.40G/100G, optische Module QSFP.
Optik3.Fiber kommunikationssysteme, Kabelfernsehen-Netze, Telekommunikationsnetze.
4. Inhausnetze (LANs), Netze des weiten Bereichs (WANs), FTTx.
* MPO-Verbindungsstück-Parameter
|
Verbindungsstück-Art |
Einfügungsdämpfung |
Rückflussdämpfung |
|||
|
Typisch |
Maximum |
||||
|
MPO-Verbindungsstück |
Inspektions-Standard |
0.2dB |
0.75dB |
APC≥60dB |
|
|
Inspektion dämpfungsarm |
0.1dB |
0.35dB |
|||
|
Millimeter-Standard |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Millimeter dämpfungsarm |
0.1dB |
0.35dB |
|||
|
Männlich/weiblich |
Mann: mit Pin Frau: ohne Pin |
||||
* geometrische Parameter 3D
|
Einzelteile |
Maximal |
Minute |
||
|
Radius Biegung (Millimeter) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Winkel (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Radius Biegung des optischen Kernes (Millimeter) |
- |
1 |
||
|
Faserhöhe (Nanometer) |
3500 |
1000 |
||
|
Höhenunterschied der angrenzenden Faser (Nanometer) |
500 |
N/A |
||
|
Maximales negatives koplanares (Nanometer) |
300 |
N/A |
||
* Kabel-Parameter
|
Einzelteil |
Parameter |
||||||
|
Faser-Art |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Faseranzahl |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Einheits-Zählung |
12 Kerne/Einheit |
12 Kerne/Einheit |
12 Kerne/Einheit |
12 Kerne/Einheit |
12 Kerne/Einheit |
12 Kerne/Einheit |
24 Kerne/Einheit |
|
Zentrales Stärke-Mitglied |
/ |
/ |
FRP |
||||
|
Unter-Kabel-Einheits-Außendurchmesser |
3.0mm |
||||||
|
Unter-Kabel-Einheits-Jacken-Material |
PVC/LSZH |
||||||
|
Unter-Kabel-Einheits-Jacken-Farbe |
Gelb/orange/Grün/Heather Violet/Kundenbezogenheit |
||||||
|
Unter-Kabel-Einheits-Stärke-Mitglied |
Aramid-Garn |
||||||
|
Außenmantel-Durchmesser |
9.5mm |
9.5mm |
11.5mm |
13.5mm |
17.0mm |
||
|
Außenmantel-Material |
PVC/LSZH |
||||||
|
Außenmantel-Farbe |
Gelb/orange/Grün/Heather Violet/Kundenbezogenheit |
||||||
|
Dehnfestigkeit (Zeitdauer) |
300N |
200N |
400N |
800N |
1600N |
||
|
Dehnfestigkeit (kurzfristig) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Zerquetschen Sie Widerstand (Zeitdauer) |
300N/10cm |
||||||
|
Zerstampfungs-Widerstand (kurzfristig) |
1000N/10cm |
||||||
|
Minimaler Biegungsradius (Dynamik) |
20D |
||||||
|
Minimaler Biegungsradius (statisch) |
10D |
||||||
|
Betriebstemperatur |
-20~60℃ |
||||||
|
Lagertemperatur |
-20~60℃ |
||||||
|
Feuerwiderstandsklasse |
OFN/OFNR/OFNP |
||||||
* Verbindungsstück-Farbwahlen
|
MPO-Verbindungsstück |
||||
|
Inspektion |
Grün |
Gelb |
||
|
Beziehen Sie Farbzahl PANTONE 2270C |
Beziehen Sie Farbzahl PANTONE 100C |
|||
|
|
|
|||
|
Millimeter |
Beige |
Aqua |
||
|
Beziehen Sie Farbzahl PANTONE 7534C |
Beziehen Sie Farbzahl PANTONE 2226C |
|||
|
|
|
|||
|
Veilchen |
- |
|||
|
Beziehen Sie Farbzahl PANTONE 7641C |
||||
|
|
||||
* Stiefel-Wahlen
|
MPO-Stiefel |
||||
|
Art |
Spezifikation |
Anwendbares Kabel |
Bild |
Zeichnungen |
|
Runder Stiefel |
Länge 33mm mit 3,0 Stiefeln |
3.0/3.2 |
|
|
|
Länge 17mm mit 3,0 Stiefeln |
3.0/3.2 |
|
|
|
|
Quadratischer Stiefel |
Länge 25mm mit 3,0 Stiefeln |
3.0/3.2 |
|
|
|
Aufreißlasche |
Universalität für alle Stiefel |
Universalität |
|
|
* Polaritäts-Auswahl
|
Verbindungskabel 12F |
||||
|
|
* Produkt-Verpacken
|
|
|
|
Verdickte antistatische Tasche |
Verdickter Karton |
* Fabrik-Stärke
|
Berufs: JFOPT hat sich auf die Produktion von MPO-Pullovern für mehr als 10 Jahre konzentriert. Mit Berufstechnologie und einem ganzen Satz erstklassiger Markenausrüstung (SUMIX/JRG/OPTOTEST), kann es hochwertige, leistungsstarke MPO-Pullover produzieren. |
|
||||
|
Fertigungskapazität: JFOPT hat 5 MPO-Fertigungsstraßen und lässt die schnelle und leistungsfähige Produktion einer großen Menge MPO-Stammkabel Kundennachfragen abdecken. |
|
||||
|
Qualitätskontrolle: JFOPT führt strenge Qualitätskontrollmaße in jedem Stadium, vom Rohstoff zu den Produktionsverfahren, mit Profiqualitätsinspektion und Überwachung durch. Wir leiten 100% Prüfung Interferometers 3D/die Rückflussdämpfungsprüfung/Stirnflächeinspektion, Produktqualität sicherzustellen. |
|
||||
|
Einstellung von Standards: JFOPT kann MPO-Pullover-Produktionsstandards entsprechend Nutzerbedarfen formulieren und ausschließlich einführen, Produktübereinstimmung und Leistungsstabilität sicherzustellen. |
|
||||
|
Technologische Innovation: JFOPT konzentriert sich auf technologische Innovation und hat ein Berufs-R&D-Team, zum von MPO-Pullovern mit erweiterteren Funktionen und höherer Leistung ununterbrochen zu entwickeln. |
|
||||
|
Service und technische Unterstützung: JFOPT erbringt umfassende Vorverkäufe und Kundendienste, einschließlich technische Beratung, Produktempfehlung, Nachverkaufswartung, etc., Kundenbedarf zu erfüllen und Kundendienst sicherzustellen. |
|
||||
* häufiges Q&A
Fragen 1.What sollten beachtet werden, wann, MPO-Pullover besonders anfertigend?
MPO-Pulloverlänge/Kabelmaterial/Faserart und Zahl von Kernen/von Verbindungsstückmann/von weiblichem/Einsatzverluststandard/von Farbe/von Aufkleber und von anderen kundengebundenen Anforderungen.
2.How tut unseren MPO-Pullover sicherstellen stabile Parameter?
MPO-Pullover 100% JFOPTS führte den Test der Störung 3D und 100% führten den EinfügungsRückflussdämpfungstest, um stabile Parameter sicherzustellen.
3.Our Vorbereitungs- und Anlaufzeit?
Wir können Verbindungsstücke 30000+ MPO pro Monat produzieren, der Ihrem schnellen Versand völlig garantieren kann.
4.What, das andere abgeleitete Produkte MPO wir tun?
Wir können MPO-verwandte Produkte wie Mann-zu-weibliches Prüfkabel des Überganges connector/MT MPO-Leistungsschalters auch produzieren /MPO attenuator/MPO.
