Herkunftsort:
China
Markenname:
JFOPT
Zertifizierung:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Modellnummer:
MTP - LC 24 - Kern 3.0mm Fanout OM4 mit 2.0mm LC Verbindungsstücken
Treten Sie mit uns in Verbindung

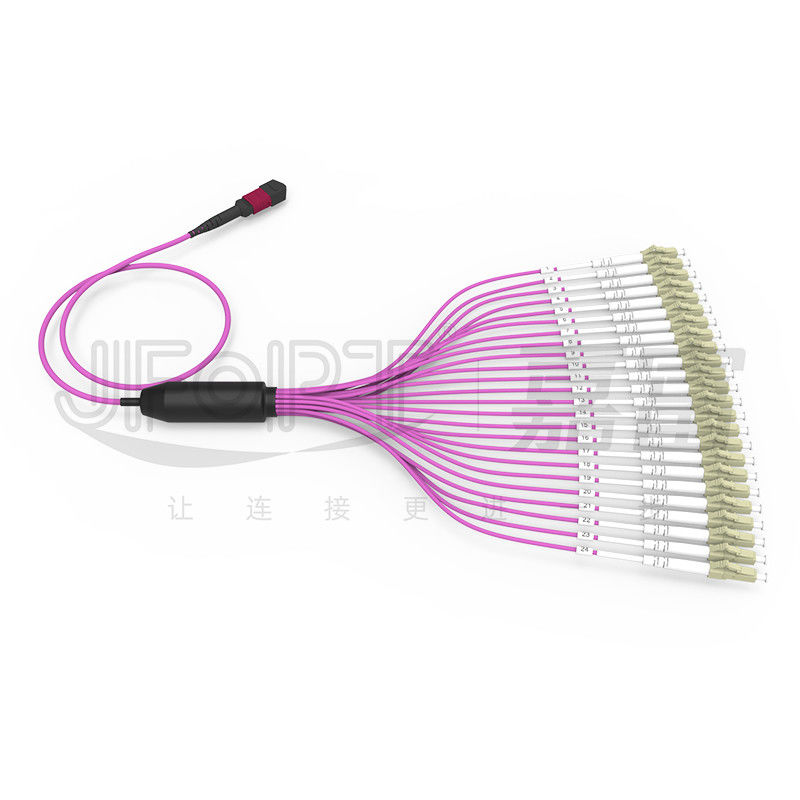

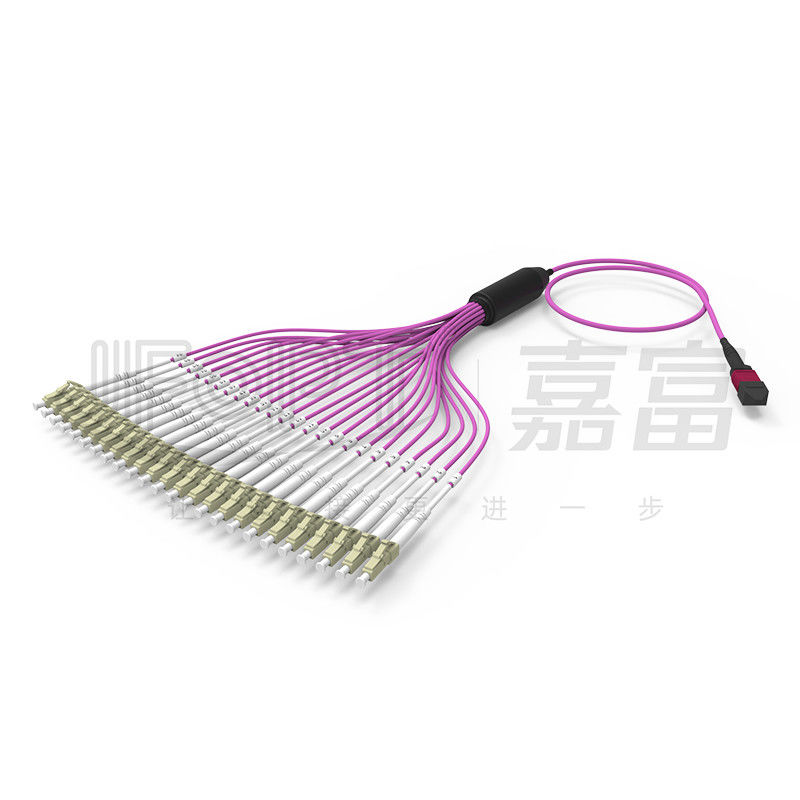

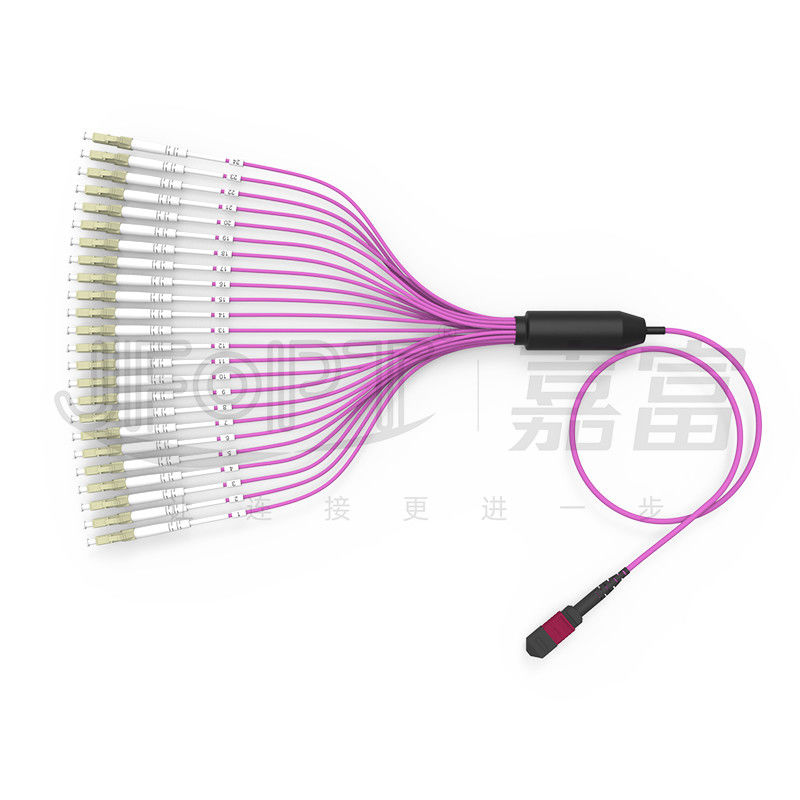

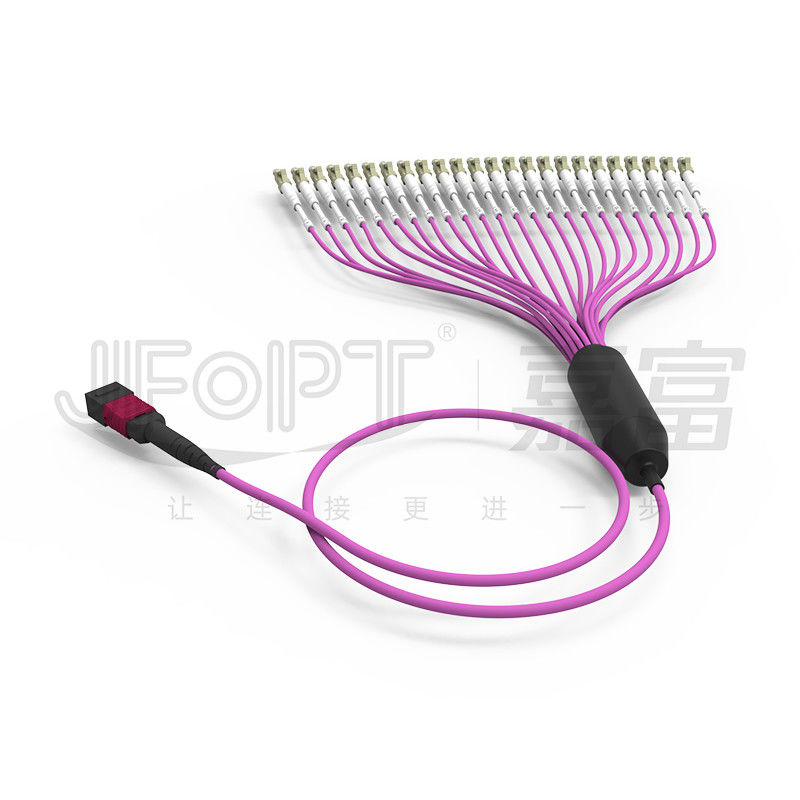

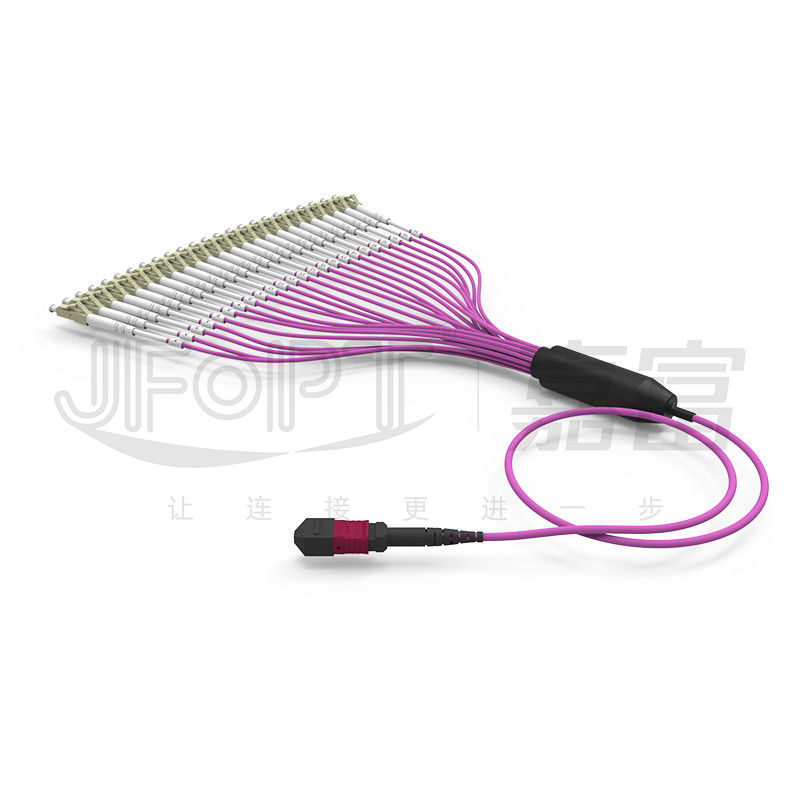

MTP - LC 24 entkernt 3.0mm OM4 Mini Round Cable With 2.0mm LC Verbindungskabel Niederlassungs-MTP
Dieses MTP-LC 24 Kern Fanoutstarthilfekabel hat ein einzelnes MTP-Verbindungsstück an einem Ende und verzweigt direkt sich heraus in 24 einzelne LC-Verbindungsstücke am anderen Ende, mit dem 24 Kernminikabel. werden die Fanoutausrüstung und MTP-Verbindungsstücke an der JFOPT-Fabrik vor-beendet. Dieses Starthilfekabel ist die ideale Wahl für das Untereinander verbinden von Pullovern des Rückgrats 40G/100G mit Duplexpullovern 10G und bietet eine bedienungsfertige einmal installierte Lösung an. Die MTP-Verbindungsstücke, die durch JFOPT benutzt werden, sind echte Komponenten US Conec, und die LC-Enden werden mit nagelneuem PEI-Material gemacht. Die Faser und die Zwingen werden durch bekannte Industriemarken wie YOFC/CORNING/CCTC geliefert.
* Eigenschaften
|
①Echte Verbindungsstücke US Conec MTP |
②3.0mm Minikabel mit 2.0mm Niederlassungs-Ärmelstruktur |
||||
|
|
|
||||
|
③Kundengerechte Niederlassungslänge für stabile Leistung |
④Niederlassungsausrüstungs-Kundenbezogenheitswahlen: Material/Länge/Außendurchmesser/Verbindungsstückart |
||||
|
|
|
||||
* Anwendungen
Netzverkabeln der Mitte 1.Data.
Systeme der optischen Nachrichtenübertragung 2.40G/100G, optische Module QSFP.
Optik3.Fiber kommunikationssysteme, Kabelfernsehen-Netze, Telekommunikationsnetze.
4. Inhausnetze (LANs), Netze des weiten Bereichs (WANs), FTTx.
* MTP-Verbindungsstück-Parameter
|
Verbindungsstück-Art |
Einfügungsdämpfung |
Rückflussdämpfung |
|||
|
Typisch |
Maximum |
||||
|
MTP-Verbindungsstück |
Inspektions-Standard |
0.25dB |
0.5dB |
APC≥60dB |
|
|
Inspektion dämpfungsarm |
0.12dB |
0.25dB |
|||
|
Millimeter-Standard |
0.2dB |
0.45dB |
PC≥25dB |
||
|
Millimeter dämpfungsarm |
0.12dB |
0.25dB |
|||
|
Männlich/weiblich |
Mann: mit Pin Frau: ohne Pin |
||||
* LC-Verbindungsstück-Parameter
|
Verbindungsstückeigenschaften |
Verbindungsstückart |
LC |
|||
|
Stirnflächeart |
Einzelner Umb.: UPC/APC in mehreren Betriebsarten: UPC |
||||
|
Zwingenart |
A - keramische Zwinge des Gradzirkoniumdioxids |
||||
|
Verbindungsstückfarbe |
Blau/grün/Beige/Aqua/Veilchen/Lindgrün |
||||
|
Einfügungsdämpfung |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Rückflussdämpfung |
Monomode-: UPC≥50dB; APC≥60dB; In mehreren Betriebsarten: ≥25dB |
||||
|
Wiederholbarkeit |
≤0.2dB |
||||
|
Austauschbarkeit |
≤0.2dB |
||||
* geometrische Parameter 3D
|
Einzelteile |
Maximal |
Minute |
||
|
Radius Biegung (Millimeter) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Winkel (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Radius Biegung des optischen Kernes (Millimeter) |
- |
1 |
||
|
Faserhöhe (Nanometer) |
3500 |
1000 |
||
|
Höhenunterschied der angrenzenden Faser (Nanometer) |
500 |
N/A |
||
|
Maximales negatives koplanares (Nanometer) |
300 |
N/A |
||
* Kabel-Parameter
|
Projekt |
Parameter |
|||
|
Faser-Art |
Optional: G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Faseranzahl |
Optional: 8/12/16/24 |
|||
|
Stärke-Mitglied |
Aramid-Garn |
|||
|
Außenmantel-Material |
Optional: LSZH/PVC/TPU |
|||
|
Außenmantel-Durchmesser |
3.0mm |
|||
|
Außenmantel-Farbe |
Gewohnheit |
|||
|
Dehnfestigkeit (Zeitdauer) |
80N |
|||
|
Dehnfestigkeit (kurzfristig) |
150N |
|||
|
Zerquetschen Sie Widerstand (Zeitdauer) |
100N/cm |
|||
|
Zerstampfungs-Widerstand (kurzfristig) |
500N/cm |
|||
|
Minimaler Biegungsradius (Dynamik) |
20D |
|||
|
Minimaler Biegungsradius (statisch) |
10D |
|||
|
Betriebstemperatur |
-20~60℃ |
|||
|
Lagertemperatur |
-20~60℃ |
|||
|
Feuerwiderstandsklasse |
Optional: OFN/OFNR/OFNP |
|||
* Verbindungsstück-Unterkunftfarbauswahl
|
MTP-Verbindungsstück |
||||
|
Inspektion |
Grün |
Gelb |
||
|
Beziehen Sie Farbzahl PANTONE 346C |
Beziehen Sie Farbzahl PANTONE 106C |
|||
|
|
|
|||
|
Millimeter |
Beige |
Schwarz |
||
|
Beziehen Sie Farbzahl PANTONE 7534U |
Beziehen Sie Farbzahl PANTONE Schwarzes 6C |
|||
|
|
|
|||
|
Aqua |
Heather Violet |
|||
|
Beziehen Sie Farbzahl PANTONE 310C |
Beziehen Sie Farbzahl PANTONE 1905C |
|||
|
|
|
|||
|
Veilchen |
Magenta |
|||
|
Beziehen Sie Farbzahl PANTONE 2587C |
Beziehen Sie Farbzahl PANTONE 208C |
|||
|
|
|
|||
|
Lindgrün |
|
|||
|
Beziehen Sie Farbzahl PANTONE 375C |
||||
|
|
||||
* Niederlassung Kit Options
|
|
|
|
Zugseil-abstreifende Struktur |
|
|
|
|
|
Fanout mit gleicher Länge |
Fanout mit ungleicher Länge |
|
|
|
|
Jede Niederlassung 0.9mm |
|
|
|
|
|
Jede Niederlassung 2.0/3.0mm |
|
* Polaritäts-Auswahl
|
|
|
MPO |
|
|
|
LC |
* Produkt-Verpacken
|
|
|
|
Verdickte antistatische Tasche |
Verdickter Karton |
* Fabrik-Stärke
|
Spezialisierung: JFOPT hat sich auf die Produktion von MTP-Pullovern für über 10 Jahre, mit Berufserfahrung konzentriert und ein ganzer Satz erstrangige Ausrüstung (SUMIX/JRG/OPTOTEST), kann hochwertige und leistungsstarke MTP-Pullover produzieren. |
|
||||
|
Fertigungskapazität: JFOPT hat 5 MTP-Fertigungsstraßen und -ausrüstung und darf schnelle und leistungsfähige Produktion vieler MTP-Pullover Kundennachfragen abdecken. |
|
||||
|
QC: JFOPT führt strenge Qualitätskontrollmaße, einschließlich Profiqualitätsprüfung und die Überwachung in jedem Stadium von Rohstoffbeschaffung zu Produktionsverfahren durch. Wir leiten 100% Prüfung Störung 3D, die Einfügungsdämpfungsprüfung und Stirnflächeinspektion, Produktqualität sicherzustellen. |
|
||||
|
Standardentwicklung: JFOPT kann sich MTP-Pullover-Produktionsstandards entsprechend Kundenanforderungen entwickeln und ausschließlich befolgen und Produktübereinstimmung und Leistungsstabilität sicherstellen. |
|
||||
|
Technologische Innovation: JFOPT legt Nachdruck auf technologischer Innovation und hat ein Berufs-R&D-Team, das ununterbrochen moderneres entwickelt und MTP-Pullover hoch-durchführt. |
|
||||
|
Service und technische Unterstützung: JFOPT erbringt umfassende Vorverkäufe und Kundendienste, einschließlich technische Beratung, Produktempfehlungen und Nachverkaufsreparaturen, Kundenbedarf zu erfüllen und Kundendienst sicherzustellen. |
|
||||
* häufiges Q&A
1.What sollte betrachtet werden, wenn man MTP-Pullover besonders anfertigt?
Länge von MTP-Pullover/von Kabelmaterial/von Faserart und von Faseranzahl/von männlichen oder weiblichen/Einfügungsdämpfungsspezifikationen/von Farbpräferenzen/von Kennzeichnungsanforderungen und von Kundenbezogenheit.
2.How stellen wir die Stabilität unserer MTP-Pullover sicher?
MTP-Pullover JFOPTS machen 100% Prüfung Störung 3D und 100% IL&RL Prüfung durch, um Parameterstabilität sicherzustellen.
Lieferzeit 3.Our?
Wir haben eine Kapazität der monatlichen Produktion von Verbindungsstücken 30.000+ MTP und stellen sofortige Lieferung Ihrer Aufträge sicher.
4.What, das andere abgeleitete Produkte MTP wir anbieten?
Wir stellen auch männlich-weibliche Adapter der Abschwächer MTP-Loopbacks/MTP/MTP und M.Ü.-Pullover/unter anderen MTP-bedingten Produkten her.
