Herkunftsort:
China
Markenname:
JFOPT
Zertifizierung:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Modellnummer:
Verbindungskabel des MPO-Stamm-Kabel-144C 12*12
Treten Sie mit uns in Verbindung

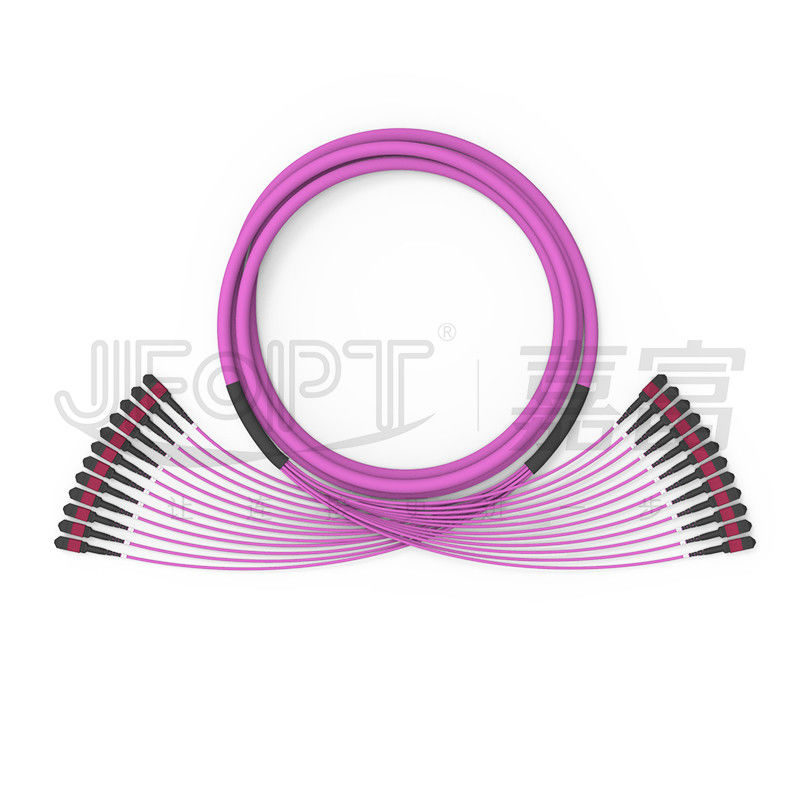

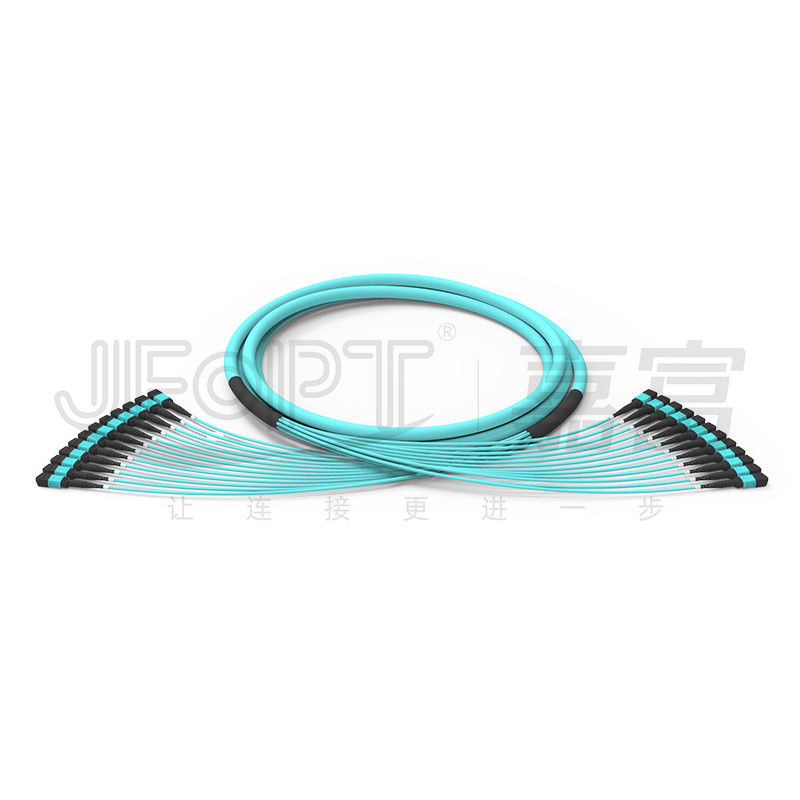

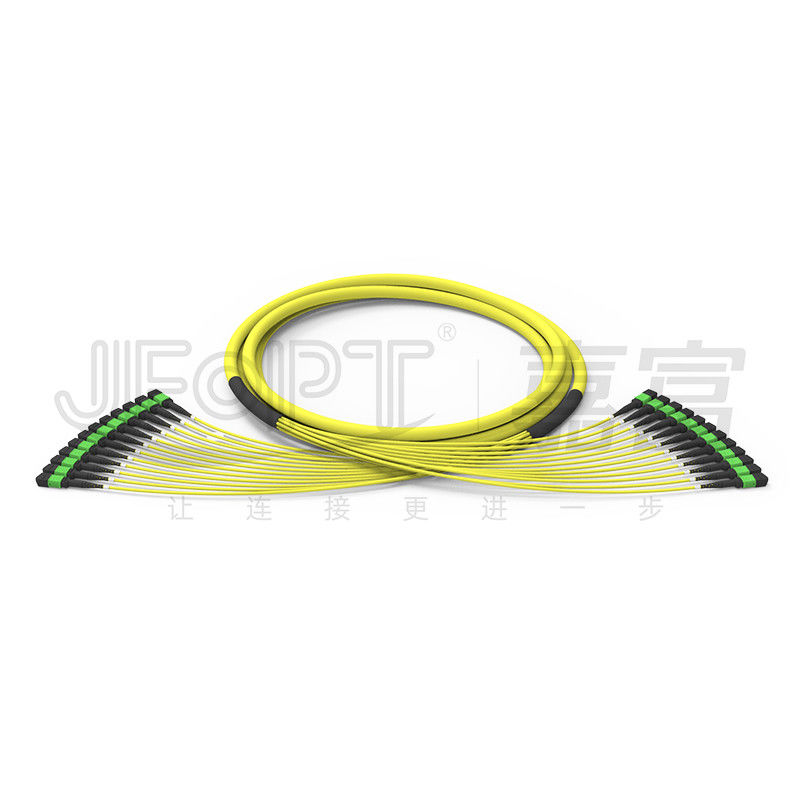

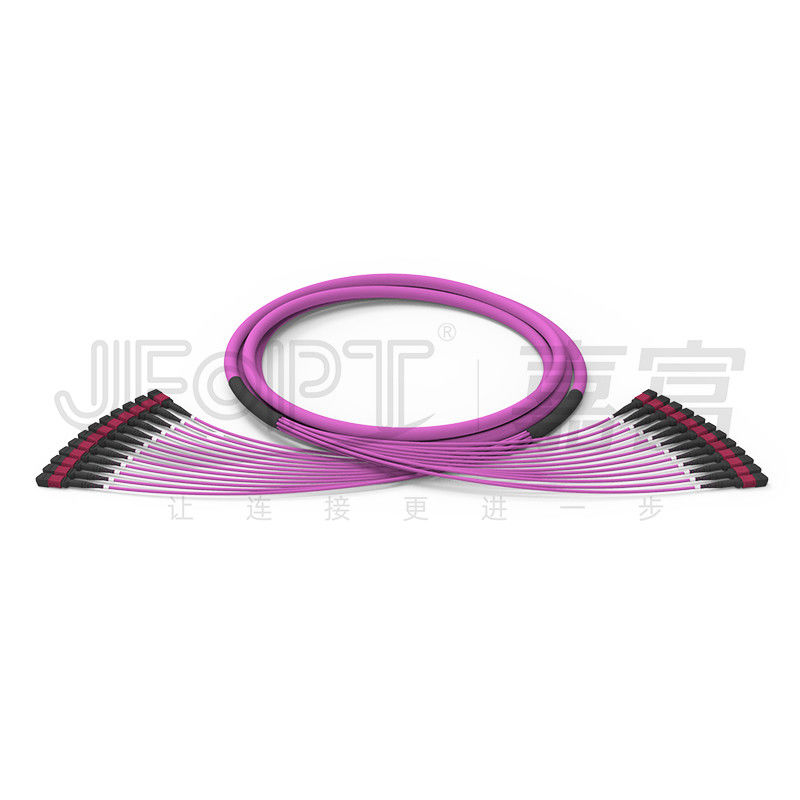

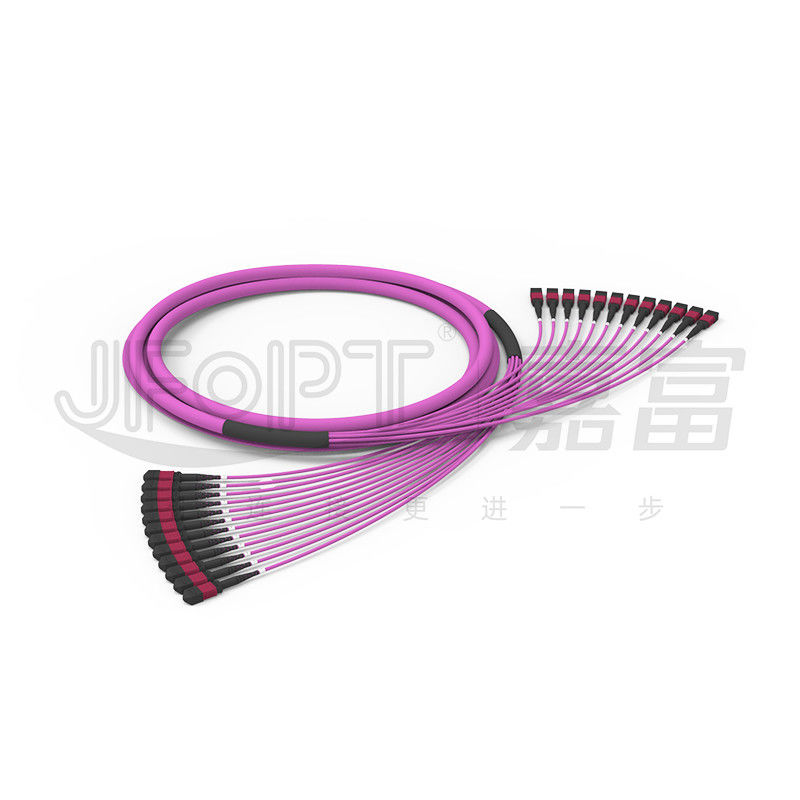

Kerne des Stamm-MPO des Pullover-144 12 Verbindungsstücke der Einheits-MPO * 24 ungleiches Stamm-Kabel der Niederlassungs-MPO
Des Kern-Stammes MPO JFOPTS 144 Pullover sind für Verbindungen zwischen Rechenzentrum-Serverräumen und Gebäuden weitverbreitet. Diese Pullover verwenden gewöhnlich ein Minikabel mit 12 Untereinheiten (12 Fasern pro Untereinheit). Der Stammpullover hat keine Niederlassungen und macht sie stabiler in der Struktur. Jede Untereinheit des Minikabels wird mit einem MPO-Verbindungsstück ausgerüstet, das hohe Präzision und dämpfungsärme M.Ü.-Zwingen kennzeichnet, um ausgezeichnete Rückflussdämpfungs- und Einfügungsdämpfungsleistung sicherzustellen. MPO-Pullover JFOPTS werden durch Ausrüstung der hohen Präzision hergestellt und 100% prüfend in einer Reinraumumwelt durchmachen. Unser innerbetriebliches technisches Team kann kundengebundene Lösungen zur Verfügung stellen, um spezifische Kundenanforderungen zu erfüllen.
* Eigenschaften
|
①Der Gebrauch eines der auf mehreren Einheiten Minikabels Struktur von 144 Kern lässt Verdrahtung mit hoher Dichte bei der Verringerung von Kosten zu |
②Kundengerechte Identifizierungsringe ermöglichen schneller Identifizierung des Verlustes und der Polarität |
||||
|
|
|
||||
|
③Wahlen für flammhemmende Bewertungen wie OFN/OFNP/OFNR sind verfügbar, verschiedene Budgetbedingungen zu erfüllen |
④Niederlassungslängen können entsprechend spezifischem Bedarf besonders angefertigt werden |
||||
|
|
|
||||
|
⑤Ausgezeichnete Stabilität und Wiederholbarkeit |
- |
||||
|
|
- |
||||
* Anwendungen
Netze des Zugangs 1.Fiber
2.Fiber Datenübertragung
3.Fiber Kommunikationssysteme, Kabelfernsehen-Netze, Telekommunikationsnetze
4. Inhausnetze (LANs), Netze des weiten Bereichs (WANs), FTTx
* MPO-Verbindungsstück-Parameter
|
Verbindungsstück-Art |
Einfügungsdämpfung |
Rückflussdämpfung |
|||
|
Typisch |
Maximum |
||||
|
MPO-Verbindungsstück |
Inspektions-Standard |
0.2dB |
0.75dB |
APC≥60dB |
|
|
Inspektion dämpfungsarm |
0.1dB |
0.35dB |
|||
|
Millimeter-Standard |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Millimeter dämpfungsarm |
0.1dB |
0.35dB |
|||
|
Männlich/weiblich |
Mann: mit Pin Frau: ohne Pin |
||||
* geometrische Parameter 3D
|
Einzelteile |
Maximal |
Minute |
||
|
Radius Biegung (Millimeter) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Winkel (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Radius Biegung des optischen Kernes (Millimeter) |
- |
1 |
||
|
Faserhöhe (Nanometer) |
3500 |
1000 |
||
|
Höhenunterschied der angrenzenden Faser (Nanometer) |
500 |
N/A |
||
|
Maximales negatives koplanares (Nanometer) |
300 |
N/A |
||
* Kabel-Parameter
|
Einzelteil |
Parameter |
||||||
|
Faser-Art |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Faseranzahl |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Einheits-Zählung |
12 Kerne/Einheit |
12 Kerne/Einheit |
12 Kerne/Einheit |
12 Kerne/Einheit |
12 Kerne/Einheit |
12 Kerne/Einheit |
24 Kerne/Einheit |
|
Zentrales Stärke-Mitglied |
/ |
/ |
FRP |
||||
|
Unter-Kabel-Einheits-Außendurchmesser |
3.0mm |
||||||
|
Unter-Kabel-Einheits-Jacken-Material |
PVC/LSZH |
||||||
|
Unter-Kabel-Einheits-Jacken-Farbe |
Gelb/orange/Grün/Heather Violet/Kundenbezogenheit |
||||||
|
Unter-Kabel-Einheits-Stärke-Mitglied |
Aramid-Garn |
||||||
|
Außenmantel-Durchmesser |
9.5mm |
9.5mm |
11.5mm |
13.5mm |
17.0mm |
||
|
Außenmantel-Material |
PVC/LSZH |
||||||
|
Außenmantel-Farbe |
Gelb/orange/Grün/Heather Violet/Kundenbezogenheit |
||||||
|
Dehnfestigkeit (Zeitdauer) |
300N |
200N |
400N |
800N |
1600N |
||
|
Dehnfestigkeit (kurzfristig) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Zerquetschen Sie Widerstand (Zeitdauer) |
300N/10cm |
||||||
|
Zerstampfungs-Widerstand (kurzfristig) |
1000N/10cm |
||||||
|
Minimaler Biegungsradius (Dynamik) |
20D |
||||||
|
Minimaler Biegungsradius (statisch) |
10D |
||||||
|
Betriebstemperatur |
-20~60℃ |
||||||
|
Lagertemperatur |
-20~60℃ |
||||||
|
Feuerwiderstandsklasse |
OFN/OFNR/OFNP |
||||||
* Verbindungsstück-Stiefel-Auswahl
|
MPO-Stiefelart |
||||
|
Art |
Spezifikation |
Anwendbares Kabel Od |
Bild |
Zeichnungen |
|
Runder Stiefel |
3,0 Stiefel L=33mm |
3.0/3.2 |
|
|
|
3,0 Stiefel L=17mm |
3.0/3.2 |
|
|
|
|
Quadratischer Stiefel |
3,0 Stiefel L=25mm |
3.0/3.2 |
|
|
|
Gegentaktvorsprung |
Universalität für alle Stiefel |
Universalität |
|
|
* Verbindungsstück-Unterkunftfarbwahlen
|
MPO-Verbindungsstück |
||||
|
Monomode- |
Grün |
Gelb |
||
|
Beziehen Sie Farbzahl PANTONE 2270C |
Beziehen Sie Farbzahl PANTONE 100C |
|||
|
|
|
|||
|
In mehreren Betriebsarten |
Beige |
Aqua |
||
|
Beziehen Sie Farbzahl PANTONE 7534C |
Beziehen Sie Farbzahl PANTONE 2226C |
|||
|
|
|
|||
|
Veilchen |
- |
|||
|
Beziehen Sie Farbzahl PANTONE 7641C |
||||
|
|
||||
* Polaritäts-Auswahl
|
Verbindungskabel 12F |
||||
|
|
* Produkt-Verpacken
|
|
|
|
Verdickte antistatische Tasche |
Verdickter Karton |
* Fabrik-Stärke
|
Spezialisierung: JFOPT hat sich auf die Produktion von MPO-Pullovern für über 10 Jahre, mit Berufserfahrung und einem ganzen Satz Höchstmarkenausrüstung (SUMIX/JRG/OPTOTEST) konzentriert und der Produktion von hochwertigen, leistungsstarken MPO-Pullovern ermöglicht. |
|
||||
|
Fertigungskapazität: JFOPT hat 5 MPO-Fertigungsstraßen und -ausrüstung, um eine große Menge MPO-Pullover schnell zu produzieren und von Kundennachfragen leistungsfähig abzudecken. |
|
||||
|
Qualitätskontrolle: JFOPT führt strenge Qualitätskontrollmaße, einschließlich Profiqualitätsprüfung und die Überwachung in jedem Stadium von Rohstoffbeschaffung zu Produktionsverfahren durch. Wir leiten 100% Prüfung Störung 3D, IL&RL-Prüfung und Stirnflächeinspektion, um Produktqualität sicherzustellen. |
|
||||
|
Standardentwicklung: JFOPT kann sich die MPO-Pullover-Produktionsstandards entwickeln und ausschließlich befolgen, die auf Kundenanforderungen, Produktübereinstimmung und Leistungsstabilität sicherzustellen basieren. |
|
||||
|
Technologische Innovation: JFOPT hebt technologische Innovation hervor und hat ein Berufs-R&D-Team, das dem Entwickeln moderneres und der hoch-Ausführung von MPO-Pullovern eingeweiht wird. |
|
||||
|
Service und technische Unterstützung: JFOPT erbringt umfassende Vorverkäufe und Kundendienste, einschließlich technische Beratung, Produktempfehlungen und Nachverkaufswartung, Kundenbedarf zu erfüllen und Kundendienst sicherzustellen. |
|
||||
* häufiges Q&A
Fragen 1.What sollten betrachtet werden, wenn man MPO-Pullover besonders anfertigt?
Pulloverlänge/Kabelmaterial/Faserart und Kernzählung/Mann oder Buchsen/Einfügungsdämpfungsstandards/Farbanforderungen/Aufkleber und Kundenbezogenheitsanträge.
2.How stellen wir stabile Parameter für unsere MPO-Pullover sicher?
MPO-Pullover JFOPTS machen 100% die Prüfung Interferometers 3D und Einfügungsdämpfung 100% durch, die prüft und stellen stabile Parameter sicher.
3.What ist unsere Lieferzeit?
Wir haben eine Kapazität der monatlichen Produktion von Verbindungsstücken 30.000+ MPO und stellen sofortige Lieferung sicher.
4.What, das andere MPO-bedingte Produkte wir anbieten?
Zusätzlich zu MPO-Pullovern produzieren wir auch MPO-Loopbacks, MPO-Abschwächer, Mann-zu-weibliche Adapter MPO, M.Ü.-Pullover und andere MPO-bedingte Produkte.
