Herkunftsort:
China
Markenname:
JFOPT
Zertifizierung:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Modellnummer:
MPO 96C OM5 50/125 LL
Treten Sie mit uns in Verbindung

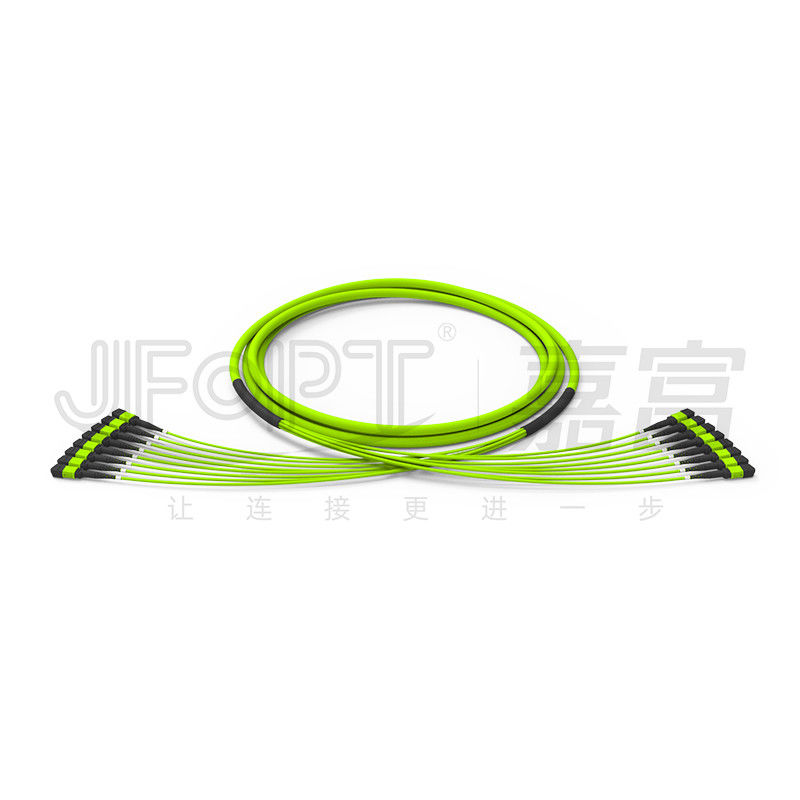

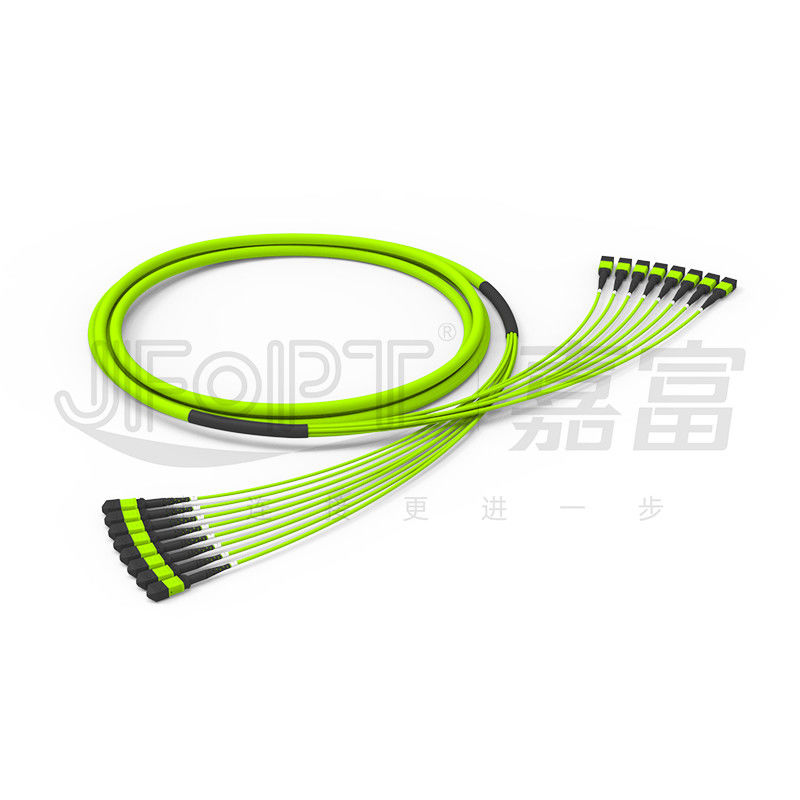

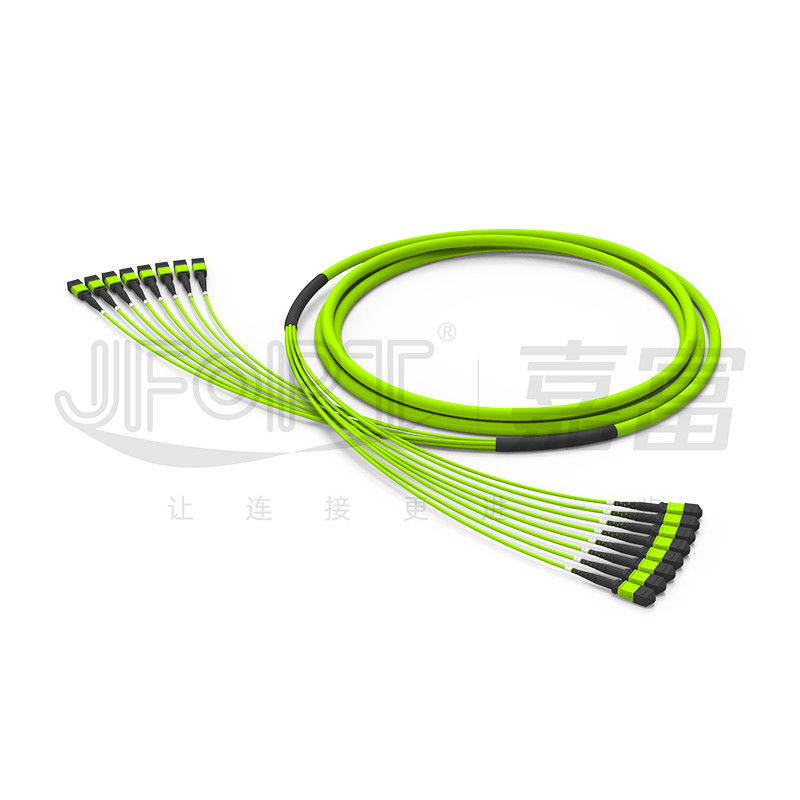

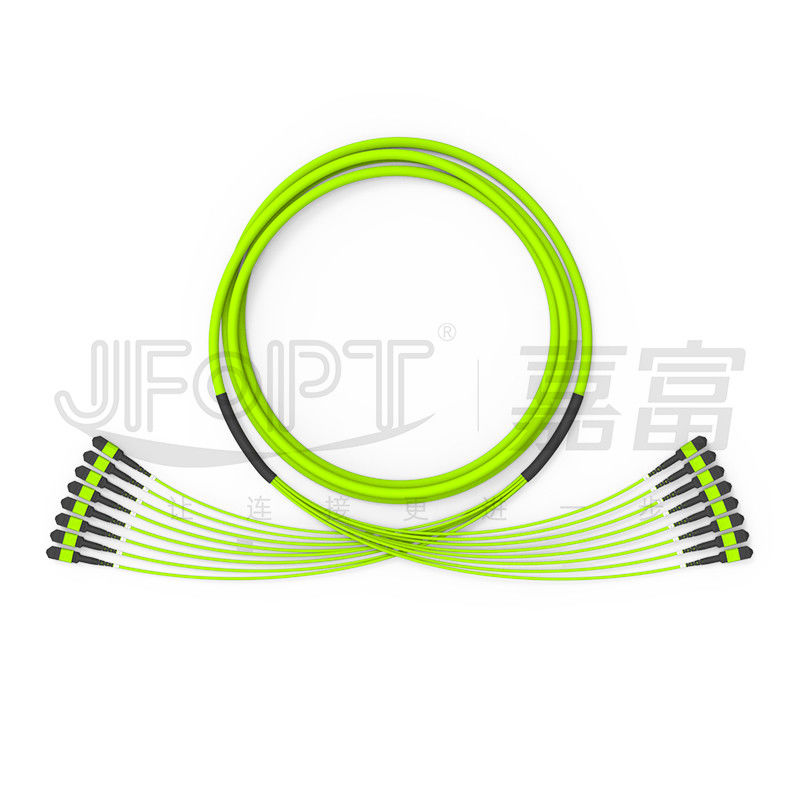

96 hohe Bandbreite in mehreren Betriebsarten Mini Round Cable Trunk Cable der Einheiten OM5 50/125 der Kern-12 der Faser-*8
Das 96 Stammkabel des Kernes MPO benutzt ein Minikabel mit 96 Kernen mit 12 Fasern pro die Einheit (kundengerecht entsprechend Anforderungen), anbietende höhere Integration und bedeutende Platzersparnisse im Kabelmanagement. Das Kabel wird von der Biegung-unempfindlichen Faser OM5 in mehreren Betriebsarten gemacht und stellt größere Bandbreite und längere Getriebeabstände zur Verfügung. Es kennzeichnet ein aramid Garn als Verstärkungselement, um Dehnfestigkeit zu erhöhen. Das Kabel kann mit einer flammhemmenden Bewertung OFNP gemacht werden und Feuerfestigkeit sicherstellen. Es wird in einer antistatischen Tasche verpackt, um Staub und Feuchtigkeit zu verhindern und gegen elektrostatischen Schaden sich zu schützen.
* Eigenschaften
|
①Faser OM5 liefert höhere Bandbreite |
②Das Stammkabel mit 96 Kernen ist einfach zu handhaben und zu organisieren |
||||
|
|
|
||||
|
③Langer Getriebeabstand, fähig zum Erreichen von 150 Metern für 400G |
④MPO-Haltbarkeit von bis 500mal |
||||
|
|
|
||||
|
⑤Konform mit Standards IEC-61754-7 und TIA-604-5 (FOCIS-5) |
- |
||||
|
|
- |
||||
* Anwendungen
Netzverkabeln der Mitte 1.Data.
Systeme der optischen Nachrichtenübertragung 2.40G/100G, optische Module QSFP.
Optik3.Fiber kommunikationssysteme, Kabelfernsehen-Netze, Telekommunikationsnetze.
4. Inhausnetze (LANs), Netze des weiten Bereichs (WANs), FTTx.
* MPO-Verbindungsstück-Parameter
|
Verbindungsstück-Art |
Einfügungsdämpfung |
Rückflussdämpfung |
|||
|
Typisch |
Maximum |
||||
|
MPO-Verbindungsstück |
Inspektions-Standard |
0.2dB |
0.75dB |
APC≥60dB |
|
|
Inspektion dämpfungsarm |
0.1dB |
0.35dB |
|||
|
Millimeter-Standard |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Millimeter dämpfungsarm |
0.1dB |
0.35dB |
|||
|
Männlich/weiblich |
Mann: mit Pin Frau: ohne Pin |
||||
* geometrische Parameter 3D
|
Einzelteile |
Maximal |
Minute |
||
|
Radius Biegung (Millimeter) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Winkel (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Radius Biegung des optischen Kernes (Millimeter) |
- |
1 |
||
|
Faserhöhe (Nanometer) |
3500 |
1000 |
||
|
Höhenunterschied der angrenzenden Faser (Nanometer) |
500 |
N/A |
||
|
Maximales negatives koplanares (Nanometer) |
300 |
N/A |
||
* Kabel-Parameter
|
Einzelteil |
Parameter |
||||||
|
Faser-Art |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Faseranzahl |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Einheits-Zählung |
12 Kerne/Einheit |
12 Kerne/Einheit |
12 Kerne/Einheit |
12 Kerne/Einheit |
12 Kerne/Einheit |
12 Kerne/Einheit |
24 Kerne/Einheit |
|
Zentrales Stärke-Mitglied |
/ |
/ |
FRP |
||||
|
Unter-Kabel-Einheits-Außendurchmesser |
3.0mm |
||||||
|
Unter-Kabel-Einheits-Jacken-Material |
PVC/LSZH |
||||||
|
Unter-Kabel-Einheits-Jacken-Farbe |
Gelb/orange/Grün/Heather Violet/Kundenbezogenheit |
||||||
|
Unter-Kabel-Einheits-Stärke-Mitglied |
Aramid-Garn |
||||||
|
Außenmantel-Durchmesser |
9.5mm |
9.5mm |
11.5mm |
13.5mm |
17.0mm |
||
|
Außenmantel-Material |
PVC/LSZH |
||||||
|
Außenmantel-Farbe |
Gelb/orange/Grün/Heather Violet/Kundenbezogenheit |
||||||
|
Dehnfestigkeit (Zeitdauer) |
300N |
200N |
400N |
800N |
1600N |
||
|
Dehnfestigkeit (kurzfristig) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Zerquetschen Sie Widerstand (Zeitdauer) |
300N/10cm |
||||||
|
Zerstampfungs-Widerstand (kurzfristig) |
1000N/10cm |
||||||
|
Minimaler Biegungsradius (Dynamik) |
20D |
||||||
|
Minimaler Biegungsradius (statisch) |
10D |
||||||
|
Betriebstemperatur |
-20~60℃ |
||||||
|
Lagertemperatur |
-20~60℃ |
||||||
|
Feuerwiderstandsklasse |
OFN/OFNR/OFNP |
||||||
* Verbindungsstück-Stiefel-Auswahl
|
MPO-Stiefelart |
||||
|
Art |
Spezifikation |
Anwendbares Kabel Od |
Bild |
Zeichnungen |
|
Runder Stiefel |
3,0 Stiefel L=33mm |
3.0/3.2 |
|
|
|
3,0 Stiefel L=17mm |
3.0/3.2 |
|
|
|
|
Flacher Stiefel |
3,0 Stiefel L=25mm |
3.0/3.2 |
|
|
|
Gegentaktvorsprung |
Universalität für alle Stiefel |
Universalität |
|
|
* Verbindungsstück-Farbwahlen
|
MPO-Verbindungsstück |
||||
|
Monomode- |
Grün |
Gelb |
||
|
Beziehen Sie Farbzahl PANTONE 2270C |
Beziehen Sie Farbzahl PANTONE 100C |
|||
|
|
|
|||
|
In mehreren Betriebsarten |
Beige |
Aqua |
||
|
Beziehen Sie Farbzahl PANTONE 7534C |
Beziehen Sie Farbzahl PANTONE 2226C |
|||
|
|
|
|||
|
Veilchen |
Lindgrün |
|||
|
Beziehen Sie Farbzahl PANTONE 7641C |
Beziehen Sie Farbzahl PANTONE 375C |
|||
|
|
|
|||
* Polaritäts-Auswahl
|
Verbindungskabel 12F |
||||
|
|
* Produkt-Verpacken
|
|
|
|
Verdickte antistatische Tasche |
Verdickter Karton |
* Fabrik-Stärke
|
Spezialisierung: JFOPT hat sich auf die Produktion von MPO-Pullovern für über 10 Jahre, mit Berufserfahrung und einem ganzen Satz Höchstmarkenausrüstung (SUMIX/JRG/OPTOTEST) konzentriert und der Produktion von hochwertigen, leistungsstarken MPO-Pullovern ermöglicht. |
|
||||
|
Fertigungskapazität: JFOPT hat 5 MPO-Fertigungsstraßen und -ausrüstung, um eine große Menge MPO-Pullover schnell zu produzieren und von Kundennachfragen leistungsfähig abzudecken. |
|
||||
|
Qualitätskontrolle: JFOPT führt strenge Qualitätskontrolle während der Rohstoffe und des Produktionsverfahrens, mit Profiqualitätsinspektion und Überwachung in jedem Stadium, einschließlich 100% Prüfung Störung 3D, die Einfügungsdämpfungsprüfung und Stirnflächeinspektion, Produktqualität sicherzustellen ein. |
|
||||
|
Service und technische Unterstützung: JFOPT kann sich die MPO-Pullover-Produktionsstandards entwickeln und ausschließlich befolgen, die auf Kundenanforderungen, Produktübereinstimmung und Leistungsstabilität sicherzustellen basieren. |
|
||||
|
Technologische Innovation: JFOPT hebt technologische Innovation hervor und hat ein Berufs-R&D-Team, das dem Entwickeln moderneres und der hoch-Ausführung von MPO-Pullovern eingeweiht wird. |
|
||||
|
Service und technische Unterstützung: JFOPT erbringt umfassende Vorverkäufe und Kundendienste, einschließlich technische Beratung, Produktempfehlungen und Nachverkaufswartung, Kundenbedarf zu erfüllen und Kundendienst sicherzustellen. |
|
||||
* häufiges Q&A
Fragen 1.What sollten betrachtet werden, wenn man MPO-Pullover besonders anfertigt?
Pulloverlänge/Kabelmaterial/Faserart und Kernzählung/Mann oder Buchsen/Einfügungsdämpfungsstandards/Farbanforderungen/Aufkleber und Kundenbezogenheitsanträge.
2.How stellen wir stabile Parameter für unsere MPO-Pullover sicher?
MPO-Pullover JFOPTS machen 100% die Prüfung Interferometers 3D und Einfügungsdämpfung 100% durch, die prüft und stellen stabile Parameter sicher.
3.What ist unsere Lieferzeit?
Wir haben eine Kapazität der monatlichen Produktion von Verbindungsstücken 30.000+ MPO und stellen sofortige Lieferung sicher.
4.What, das andere MPO-bedingte Produkte wir anbieten?
Zusätzlich zu MPO-Pullovern produzieren wir auch MPO-Loopbacks, MPO-Abschwächer, Mann-zu-weibliche Adapter MPO, M.Ü.-Pullover und andere MPO-bedingte Produkte.
