Herkunftsort:
China
Markenname:
JFOPT
Zertifizierung:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Modellnummer:
MTP 24F UL-Art-EIn Inspektions-OS2 OFNP
Treten Sie mit uns in Verbindung

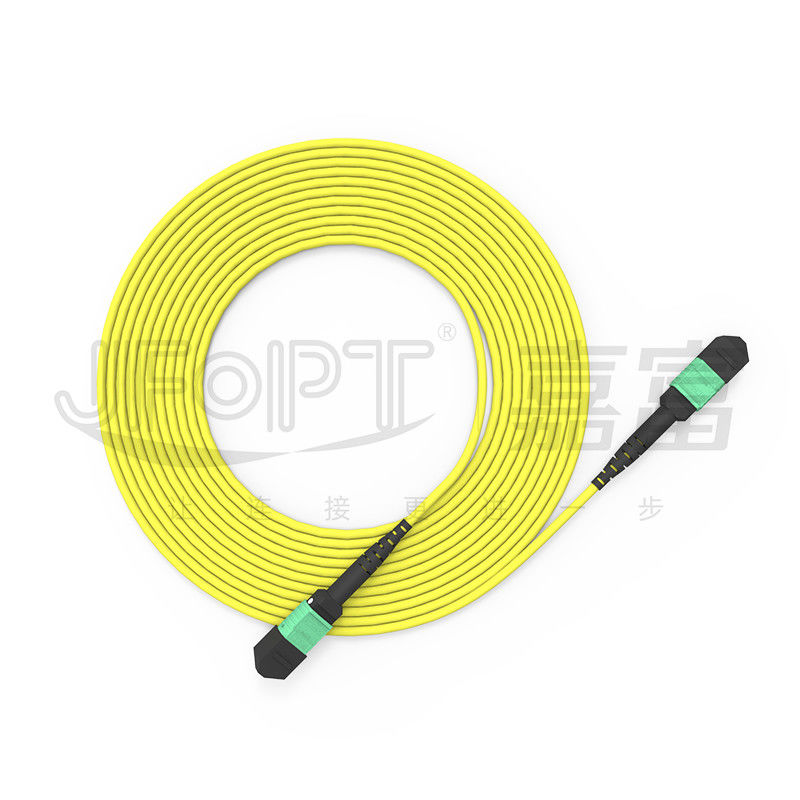

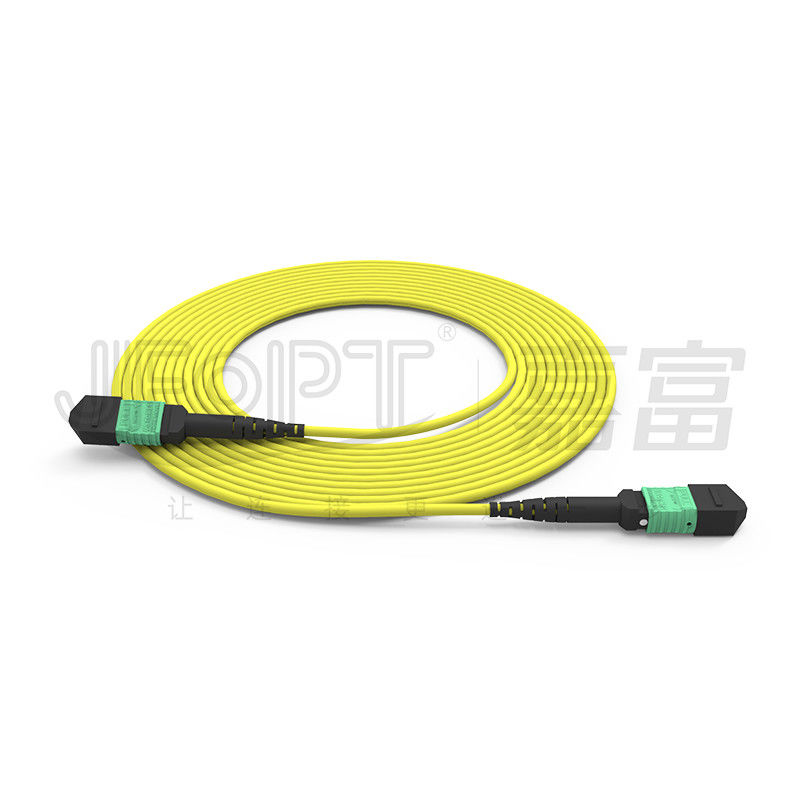

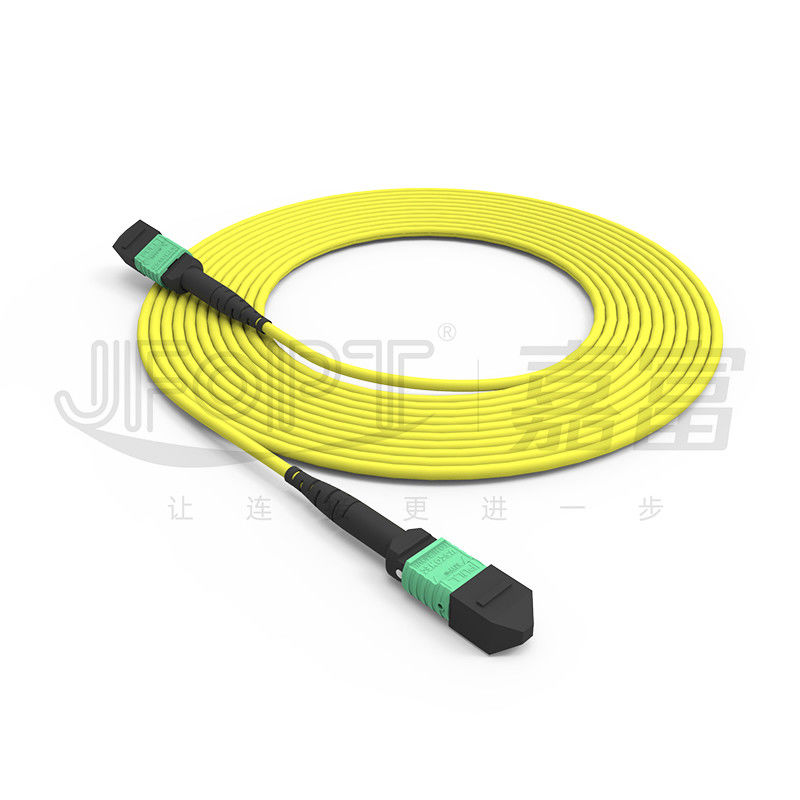

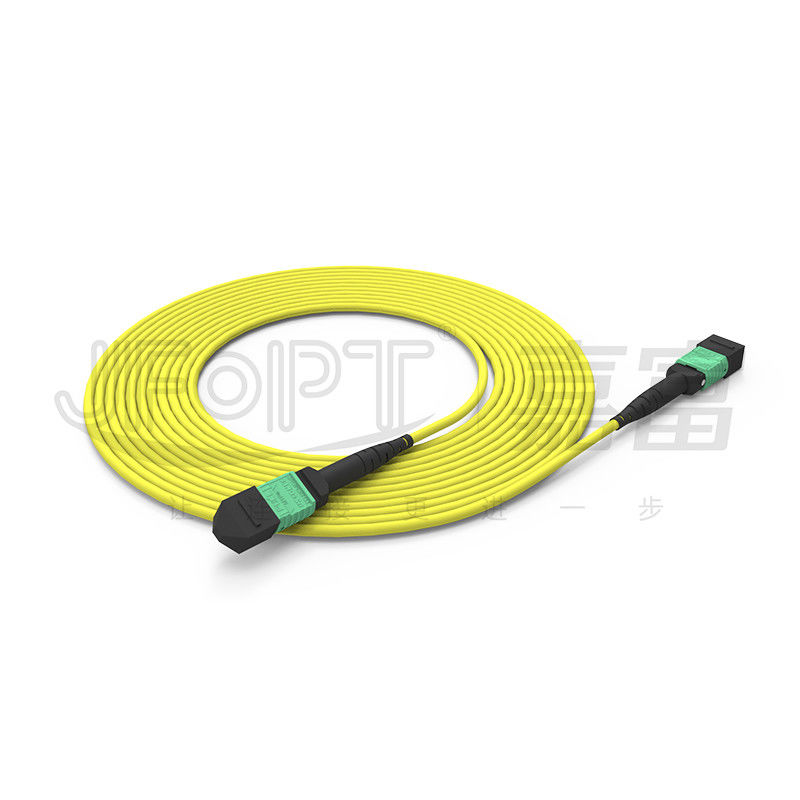

MTP 24 - Polarität des Kern-Monomode--OS2 ein OFNP UL - bewertetes Faser-Optikverbindungskabel

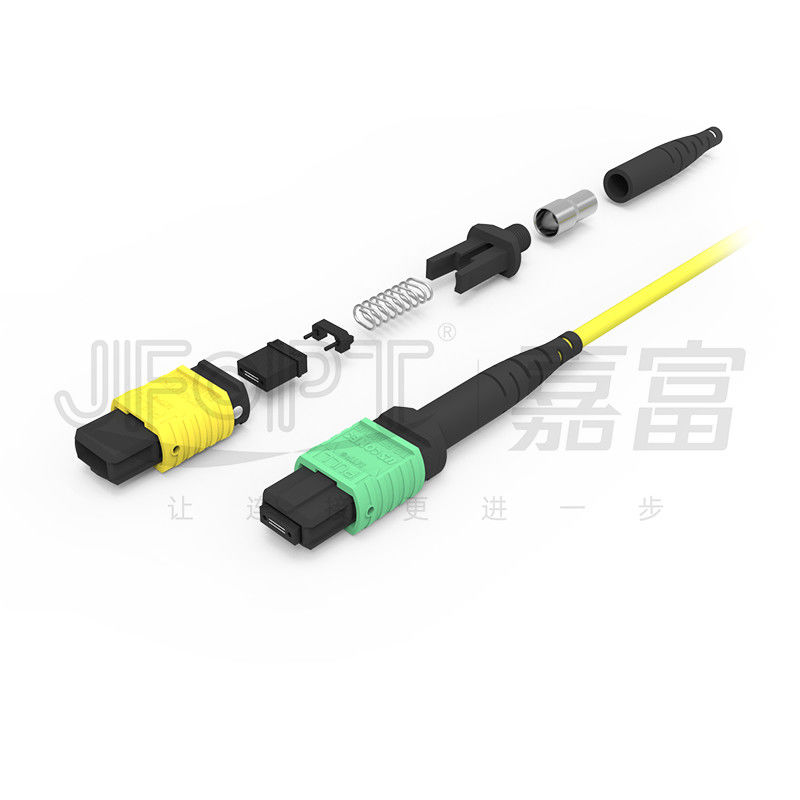

Die MTP-MTP 24 Kern-Monomode--Pullover produziert durch JFOPT, eine einröhrige 24 Kernminiaturkabelstruktur anzunehmen. Die Faserkerne sind von führenden Marken wie YOFC und Corning hauptsächlich Ursprungs, stabile Leistung sicherzustellen. Die Pullover werden mit dehnbarem importiertem aramid Garn für erhöhte ziehende Stärke ausgerüstet, und die äußere Hülle ist nagelneues Material, und die schützende Leistung kann das OFNP-Niveau in UL-Standards erreichen. Die benutzten MTP-Verbindungsstücke sind ursprüngliche importierte Teile USCONECS, und sie machen einen Stirnflächepolierprozeß mit 5 Schritten durch, um Verbindungsstückleistung in Übereinstimmung mit Iec-Standards sicherzustellen. Alle MTP-Faserpullover, die durch JFOPT produziert werden, machen 100% Prüfung 3D durch und stimmen mit Industriestandards überein.
* Eigenschaften
|
①Ursprüngliche importierte Komponenten und Zwingen USconec stellen stabile Qualität sicher |
②24 Faserkerne in einem einzelnen Verbindungsstück, Raumverwendung effektiv verringernd |
||||
|
|
|
||||
|
③OFNP UL-Feuerwiderstandsklasse für hohe Sicherheitsleistung |
④100% Prüfung 3D, zum der zuverlässigen Übertragungsqualität sicherzustellen |
||||
|
|
|
||||
* Anwendungen
Netzverkabeln der Mitte 1.Data.
Systeme der optischen Nachrichtenübertragung 2.40G/100G, optische Module QSFP.
Optik3.Fiber kommunikationssysteme, Kabelfernsehen-Netze, Telekommunikationsnetze.
4. Inhausnetze (LANs), Netze des weiten Bereichs (WANs), FTTx.
* MTP-Verbindungsstück-Parameter
|
Verbindungsstück-Art |
Einfügungsdämpfung |
Rückflussdämpfung |
|||
|
Typisch |
Maximum |
||||
|
MTP-Verbindungsstück |
Inspektions-Standard |
0.25dB |
0.5dB |
APC≥60dB |
|
|
Inspektion dämpfungsarm |
0.12dB |
0.25dB |
|||
|
Millimeter-Standard |
0.2dB |
0.45dB |
PC≥25dB |
||
|
Millimeter dämpfungsarm |
0.12dB |
0.25dB |
|||
|
Männlich/weiblich |
Mann: mit Pin Frau: ohne Pin |
||||
* Kabel-Parameter
|
Einzelteile |
Parameter |
|||
|
Faser-Art |
Optionales G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Faseranzahl |
Optionales 8/12/16/24 |
|||
|
Stärke-Mitglied |
Aramid-Garn |
|||
|
Außenmantel-Material |
Optionales LSZH/PVC/TPU |
|||
|
Außenmantel-Durchmesser |
3.0mm |
|||
|
Außenmantel-Farbe |
Kundenbezogenheit |
|||
|
Dehnfestigkeit (Zeitdauer) |
80N |
|||
|
Dehnfestigkeit (kurzfristig) |
150N |
|||
|
Zerquetschen Sie Widerstand (Zeitdauer) |
100N/cm |
|||
|
Zerstampfungs-Widerstand (kurzfristig) |
500N/cm |
|||
|
Minimaler Biegungsradius (Dynamik) |
20D |
|||
|
Minimaler Biegungsradius (statisch) |
10D |
|||
|
Betriebstemperatur |
-20~60℃ |
|||
|
Lagertemperatur |
-20~60℃ |
|||
|
Feuerwiderstandsklasse |
Optionales OFN/OFNR/OFNP |
|||
* geometrische Parameter 3D
|
Einzelteile |
Maximal |
Minute |
||
|
Radius Biegung (Millimeter) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Winkel (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Radius Biegung des optischen Kernes (Millimeter) |
- |
1 |
||
|
Faserhöhe (Nanometer) |
3500 |
1000 |
||
|
Höhenunterschied der angrenzenden Faser (Nanometer) |
500 |
N/A |
||
|
Maximales negatives koplanares (Nanometer) |
300 |
N/A |
||

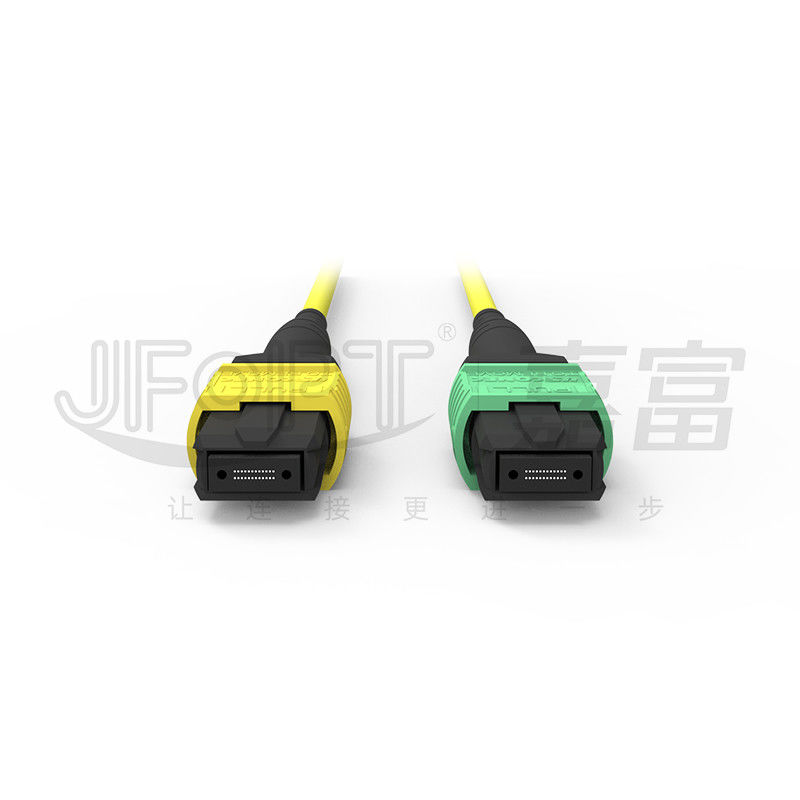

* Verbindungsstück-Unterkunftfarbauswahl
|
MTP-Verbindungsstück |
||||
|
Inspektion |
Grün |
Gelb |
||
|
Beziehen Sie Farbzahl PANTONE 346C |
Beziehen Sie Farbzahl PANTONE 106C |
|||
|
|
|
|||
|
Millimeter |
Beige |
Schwarz |
||
|
Beziehen Sie Farbzahl PANTONE 7534U |
Beziehen Sie Farbzahl PANTONE Schwarzes 6C |
|||
|
|
|
|||
|
Aqua |
Heather Violet |
|||
|
Beziehen Sie Farbzahl PANTONE 310C |
Beziehen Sie Farbzahl PANTONE 1905C |
|||
|
|
|
|||
|
Veilchen |
Magenta |
|||
|
Beziehen Sie Farbzahl PANTONE 2587C |
Beziehen Sie Farbzahl PANTONE 208C |
|||
|
|
|
|||
|
Lindgrün |
|
|||
|
Beziehen Sie Farbzahl PANTONE 375C |
||||
|
|
||||
* Verbindungsstück-Stiefel-Auswahl
|
MTP-Stiefelart |
||||
|
Art |
Spezifikation |
Anwendbares Kabel Od |
Bild |
Zeichnungen |
|
Runder Stiefel |
2,0 Stiefel L=33.2mm |
2,0 |
|
|
|
3,0 Stiefel L=33.2mm |
2.5/3.0 |
|
|
|
|
3,0 Stiefel L=16mm |
3,0 |
|
|
|
|
3,0 bendable Stiefel L= 33.6mm |
3,0 |
|
|
|
|
3,6 Stiefel L=33.2mm |
3,6 |
|
|
|
|
3,6 Stiefel L= 16mm |
3,6 |
|
|
|
|
3,6 bendable Stiefel L= 33.6mm |
3,6 |
|
|
|
|
4,5 Stiefel L=33.2mm |
4.0/4.5 |
|
|
|
|
5,5 Stiefel L= 33.2mm |
5.0/5.5 |
|
|
|
|
Flachkabelstiefel |
3.0*6.0 Stiefel L=33.2mm |
3.0*6.0 |
|
|
|
2.5*5.0 Stiefel L= 21.3mm |
2.5*5.0 |
|
|
|
|
Bloßer Bandfaserstiefel |
Bloßer Bandfaserstiefel L=19mm |
Bloße Band-Faser |
|
|
|
Gegentaktvorsprung |
Universalität für alle Stiefel |
Universalität |
|
|
* Polaritäts-Auswahl
|
|
* Produkt-Verpacken
|
|
|
|
Verdickte antistatische Tasche |
Verdickter Karton |
* Fabrik-Stärke
|
Berufs: JFOPT hat sich auf die Produktion von MTP-Pullovern für über 10 Jahre, mit Berufserfahrung konzentriert und ein ganzer Satz erstrangige Ausrüstung (SUMIX/JRG/OPTOTEST), kann hochwertige und leistungsstarke MTP-Pullover produzieren. |
|
||||
|
Fertigungskapazität: JFOPT hat 5 MTP-Fertigungsstraßen und -ausrüstung und darf schnelle und leistungsfähige Produktion vieler MTP-Pullover Kundennachfragen abdecken. |
|
||||
|
QC: JFOPT führt strenge Qualitätskontrollmaße, einschließlich Profiqualitätsprüfung und die Überwachung in jedem Stadium von Rohstoffbeschaffung zu Produktionsverfahren durch. Wir leiten 100% Prüfung Störung 3D, die Einfügungsdämpfungsprüfung und Stirnflächeinspektion, Produktqualität sicherzustellen. |
|
||||
|
Standardentwicklung: JFOPT kann sich MTP-Pullover-Produktionsstandards entsprechend Kundenanforderungen entwickeln und ausschließlich befolgen und Produktübereinstimmung und Leistungsstabilität sicherstellen. |
|
||||
|
Technologische Innovation: JFOPT legt Nachdruck auf technologischer Innovation und hat ein Berufs-R&D-Team, das ununterbrochen moderneres entwickelt und MTP-Pullover hoch-durchführt. |
|
||||
|
Service und technische Unterstützung: JFOPT erbringt umfassende Vorverkäufe und Kundendienste, einschließlich technische Beratung, Produktempfehlungen und Nachverkaufsreparaturen, Kundenbedarf zu erfüllen und Kundendienst sicherzustellen. |
|
||||
* häufiges Q&A
1.What sollte betrachtet werden, wenn man MTP-Pullover besonders anfertigt?
Länge von MTP-Pullover/von Kabelmaterial/von Faserart und von Kernzählung/von Verbindungsstückgeschlecht (männlich/weiblich)/von Einfügungsdämpfungsspezifikationen/von Farbpräferenzen/von Kennzeichnungsanforderungen und von Kundenbezogenheit
2.How stellen wir die Stabilität unserer MTP-Pullover sicher?
MTP-Pullover JFOPTS machen 100% die Prüfung Störung 3D und Einfügungsdämpfung 100% durch, die prüfen, um Parameterstabilität sicherzustellen.
Lieferzeit 3.Our?
Wir haben eine Kapazität der monatlichen Produktion von Verbindungsstücken 30.000+ MTP und stellen sofortige Lieferung Ihrer Aufträge sicher.
4.What, das andere abgeleitete Produkte MTP wir anbieten?
Wir stellen auch MTP-Loopbacks, MTP-Abschwächer, MTP-Geschlechtswechsler und M.Ü.-Pullover, unter anderen MTP-bedingten Produkten her.
