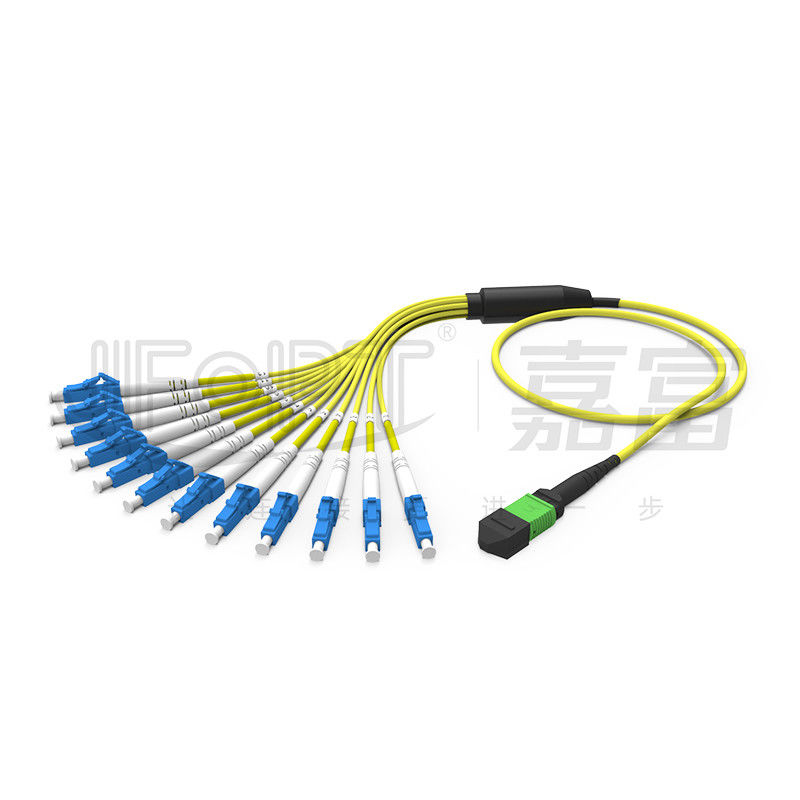

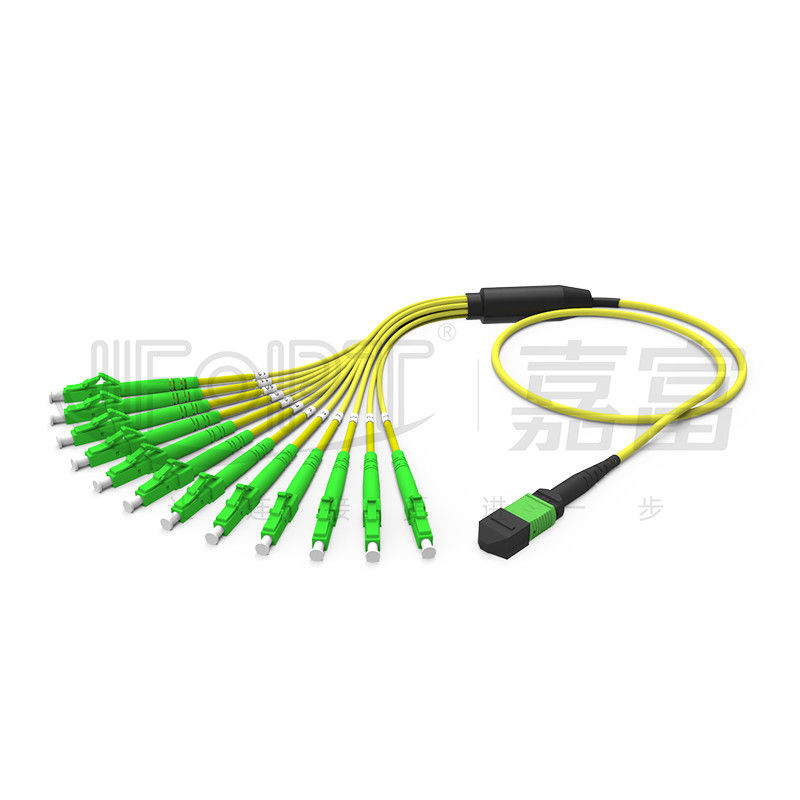

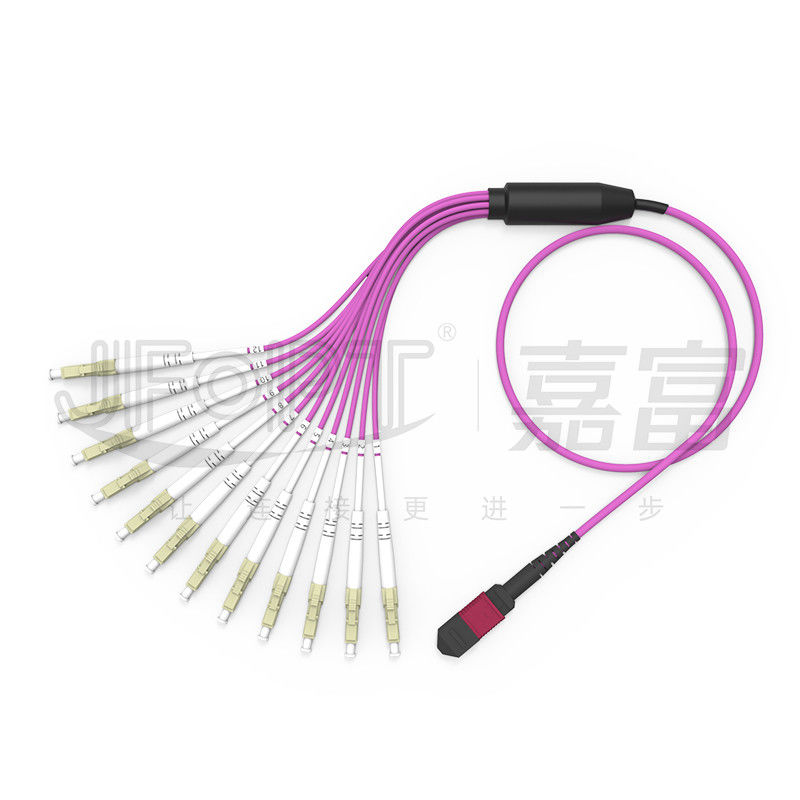

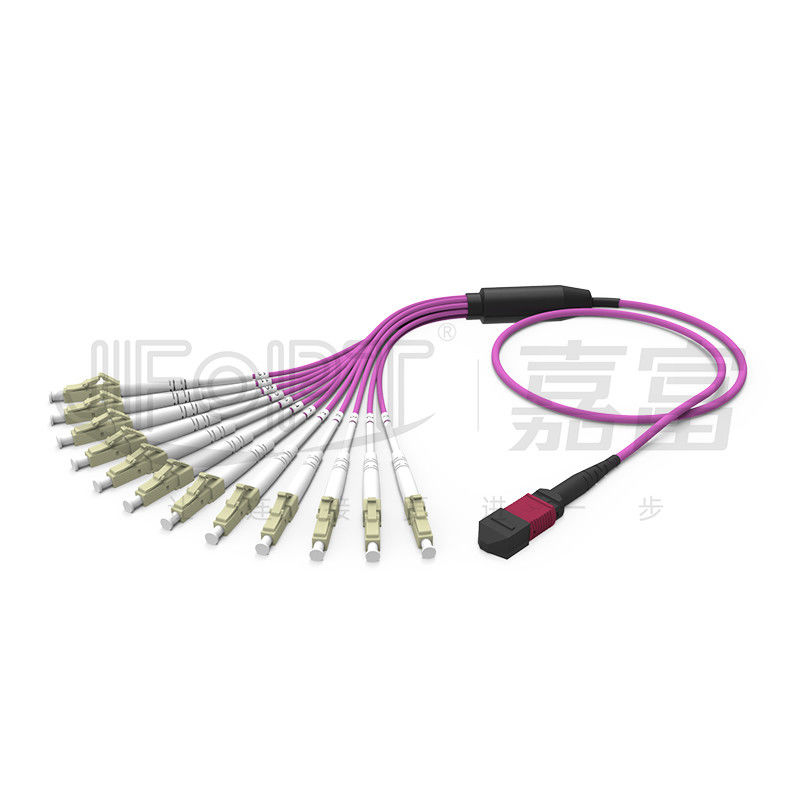

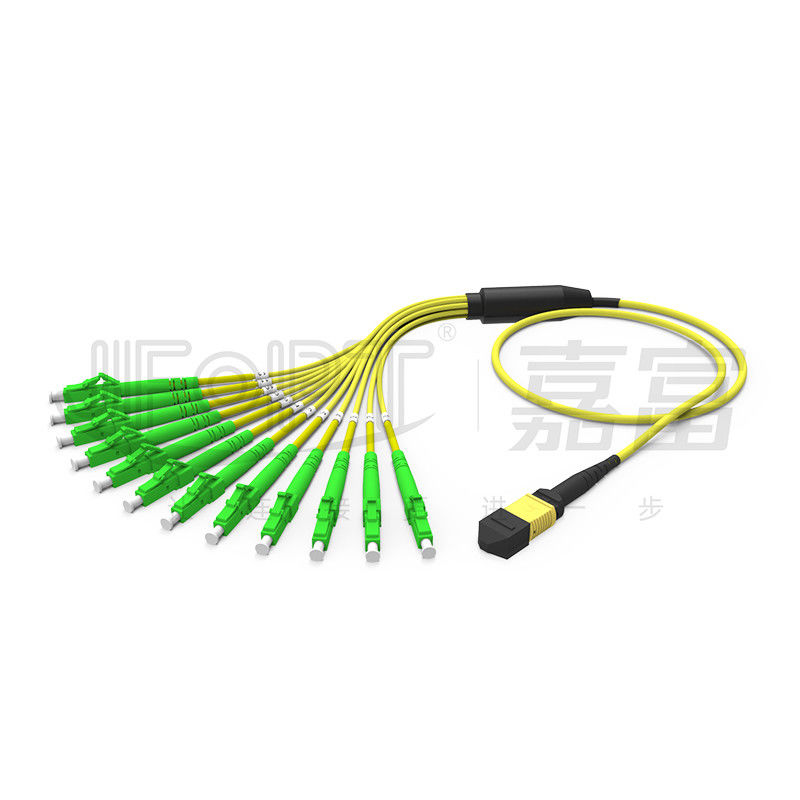

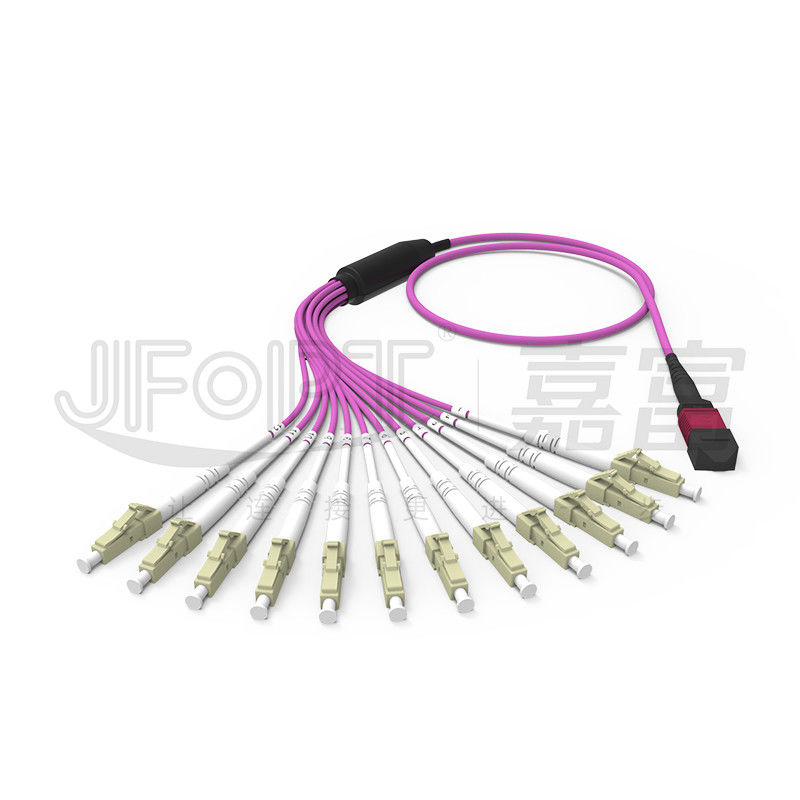

MPO-LC 3,0 Mini Cable 2.0mm Niederlassungs-Verbindungskabel
Das MPO-LC Niederlassungs-Verbindungskabel ist für Konvergenz des optischen Signals in den Verteilern oder das Signal, das in den optischen Modulen sich aufspaltet, allgemein verwendet in der Verbesserung von Netzen 40G/100G bestimmt. Das MPO 2.0mm LC zum Niederlassungs-Verbindungskabel ist in den Konfigurationen von 8/12/16/24 Fasern verfügbar. Das MPO-Verbindungsstück kann mit männlichem oder Buchsen besonders angefertigt werden, während das LC-Verbindungsstück vorgewählt werden kann, wie Simplex- oder Duplex (TX-/RXkanalkundenbezogenheit). Die Niederlassungslänge kann für gleiche Länge, Fan-heraus oder Steigungslängen, unter anderen Wahlen besonders angefertigt werden.
* Eigenschaften
|
①Niederlassung mit 2.0mm Hülle für einfache Installation und Schutz
|
②Kundengerechte Fanoutausrüstung, zum anderer Minikabel der Außendurchmessereinzelnen/Doppeljacke zusammenzubringen
|
|
|
|
③Lc-Niederlassung kann als gleiche Länge oder ungleiche Länge für flexible Entwicklung vorgewählt werden
|
④Fabrikbeendigung 100% und Prüfung, um zuverlässige Übertragungsqualität sicherzustellen
|
|
|
|
* Anwendungen
Netzverkabeln der Mitte 1.Data.
Systeme der optischen Nachrichtenübertragung 2.40G/100G, optische Module QSFP.
Optik3.Fiber kommunikationssysteme, Kabelfernsehen-Netze, Telekommunikationsnetze.
4. Inhausnetze (LANs), Netze des weiten Bereichs (WANs), FTTx.
* MPO-Verbindungsstück-Parameter
|
Verbindungsstück-Art |
Einfügungsdämpfung |
Rückflussdämpfung |
|||
|
Typisch |
Maximum |
||||
|
MPO-Verbindungsstück |
Inspektions-Standard |
0.2dB |
0.75dB |
APC≥60dB |
|
|
Inspektion dämpfungsarm |
0.1dB |
0.35dB |
|||
|
Millimeter-Standard |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Millimeter dämpfungsarm |
0.1dB |
0.35dB |
|||
|
Männlich/weiblich |
Mann: mit Pin Frau: ohne Pin |
||||
* LC-Verbindungsstück-Parameter
|
Verbindungsstück-Eigenschaften |
Verbindungsstück-Art |
LC |
|||
|
Stirnfläche-Art |
Monomode-: UPC/APC; In mehreren Betriebsarten: UPC |
||||
|
Zwingen-Art |
Keramische Zwinge des Grad-EInzirkoniumdioxids |
||||
|
Verbindungsstück-Unterkunftfarbe |
Blau/grün/Beige/Aqua/Veilchen/Kalk |
||||
|
Einfügungsdämpfung |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Rückflussdämpfung |
Monomode-: UPC≥50dB; APC≥60dB; In mehreren Betriebsarten: ≥25dB |
||||
|
Wiederholbarkeit |
≤0.2dB |
||||
|
Austauschbarkeit |
≤0.2dB |
||||
* geometrische Parameter 3D
|
Einzelteile |
Maximal |
Minute |
||
|
Radius Biegung (Millimeter) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Winkel (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Radius Biegung des optischen Kernes (Millimeter) |
- |
1 |
||
|
Faserhöhe (Nanometer) |
3500 |
1000 |
||
|
Höhenunterschied der angrenzenden Faser (Nanometer) |
500 |
N/A |
||
|
Maximales negatives koplanares (Nanometer) |
300 |
N/A |
||
* Kabel-Parameter
|
Projekt |
Parameter |
|||
|
Faser-Art |
Optional: G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Faseranzahl |
Optional: 8/12/16/24 |
|||
|
Stärke-Mitglied |
Aramid-Garn |
|||
|
Außenmantel-Material |
Optional: LSZH/PVC/TPU |
|||
|
Außenmantel-Durchmesser |
3.0mm |
|||
|
Außenmantel-Farbe |
Gelb/orange/Aqua/Magenta/Gewohnheit |
|||
|
Dehnfestigkeit (Zeitdauer) |
80N |
|||
|
Dehnfestigkeit (kurzfristig) |
150N |
|||
|
Zerquetschen Sie Widerstand (Zeitdauer) |
100N/cm |
|||
|
Zerstampfungs-Widerstand (kurzfristig) |
500N/cm |
|||
|
Minimaler Biegungsradius (Dynamik) |
20D |
|||
|
Minimaler Biegungsradius (statisch) |
10D |
|||
|
Betriebstemperatur |
-20~60℃ |
|||
|
Lagertemperatur |
-20~60℃ |
|||
|
Feuerwiderstandsklasse |
Optional: OFN/OFNR/OFNP |
|||
* Verbindungsstück-Farbwahlen
|
MPO-Verbindungsstück |
||||
|
Monomode- |
Grün |
Gelb |
||
|
Beziehen Sie Farbzahl PANTONE 2270C |
Beziehen Sie Farbzahl PANTONE 100C |
|||
|
|
|
|||
|
In mehreren Betriebsarten |
Beige |
Aqua |
||
|
Beziehen Sie Farbzahl PANTONE 7534C |
Beziehen Sie Farbzahl PANTONE 2226C |
|||
|
|
|
|||
|
Veilchen |
- |
|||
|
Beziehen Sie Farbzahl PANTONE 7641C |
||||
|
|
||||
* Verzweigungswahlen
|
|
|
|
Zugseil-Struktur |
|
|
|
|
|
Fanout mit gleichen Längen |
Fanout mit ungleichen Längen |
|
|
|
|
Niederlassung des fanout-0.9mm |
|
|
|
|
|
Niederlassung des fanout-2.0/3.0mm |
|
* Polaritäts-Auswahl
|
MPO |
||||
|
|
|
LC |
||||
|
|
* Produkt-Verpacken
|
|
|
|
Verdickte antistatische Tasche |
Verdickter Karton |
* Fabrik-Stärke
|
Professionalismus: JFOPT hat sich auf die Produktion von MPO-Pullovern für über 10 Jahre, mit Berufserfahrung konzentriert und ein ganzer Satz erstrangige Ausrüstung (SUMIX/JRG/OPTOTEST), kann hochwertige und leistungsstarke MPO-Pullover produzieren. |
|
||||
|
Herstellungsfähigkeit: JFOPT hat 5 MPO-Fertigungsstraßen und -ausrüstung und darf schnelle und leistungsfähige Produktion vieler MPO-Pullover Kundennachfragen abdecken. |
|
||||
|
Qualitätskontrolle: JFOPT führt strenge Qualitätskontrollmaße, einschließlich Profiqualitätsprüfung und die Überwachung in jedem Stadium von Rohstoffbeschaffung zu Produktionsverfahren durch. Wir leiten 100% Prüfung Störung 3D, die Einfügungsdämpfungsprüfung und Stirnflächeinspektion, Produktqualität sicherzustellen. |
|
||||
|
Standardentwicklung: JFOPT kann sich MPO-Pullover-Produktionsstandards entsprechend Kundenanforderungen entwickeln und ausschließlich befolgen und Produktübereinstimmung und Leistungsstabilität sicherstellen. |
|
||||
|
Technologische Innovation: JFOPT legt Nachdruck auf technologischer Innovation und hat ein Berufs-R&D-Team, das ununterbrochen moderneres entwickelt und MPO-Pullover hoch-durchführt. |
|
||||
|
Service und technische Unterstützung: JFOPT erbringt umfassende Vorverkäufe und Kundendienste, einschließlich technische Beratung, Produktempfehlungen und Nachverkaufsreparaturen, Kundenbedarf zu erfüllen und Kundendienst sicherzustellen. |
|
||||
* häufiges Q&A
Fragen 1.What sollten betrachtet werden, wenn man MPO-Pullover besonders anfertigt?
Pulloverlänge/Kabelmaterial/Faserart und Faseranzahl/MPO männliche oder weibliche Einfügungsdämpfungsstandards/Farbanforderungen/Aufkleber und Kundenbezogenheitsanträge.
2.How stellen wir stabile Parameter für unsere MPO-Pullover sicher?
MPO-Pullover JFOPTS machen 100% Prüfung Interferometers 3D und 100% IL&RL Prüfung durch und stellen stabile Parameter sicher.
3.What ist unsere Lieferzeit?
Wir haben eine Kapazität der monatlichen Produktion von Verbindungsstücken 30.000+ MPO und stellen sofortige Lieferung sicher.
4.What, das andere MPO-bedingte Produkte wir anbieten?
Zusätzlich zu MPO-Pullovern produzieren wir auch MPO-Loopbacks, MPO-Abschwächer, MPO-Mann zu den weiblichen Adaptern, ZU M.Ü.-Pullovern und zu anderen MPO-verwandten Produkten.
