Herkunftsort:
China
Markenname:
JFOPT
Zertifizierung:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Modellnummer:
MPO-MPO 12C SM G657A1/G657A2 3.0 LSZH A/B Polaritätsänderung
Treten Sie mit uns in Verbindung

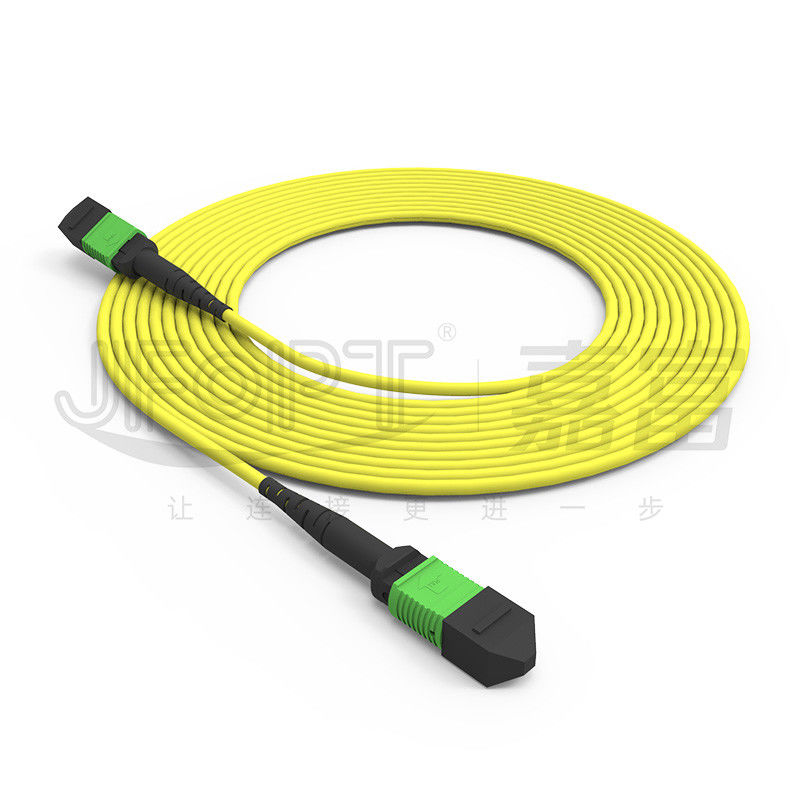

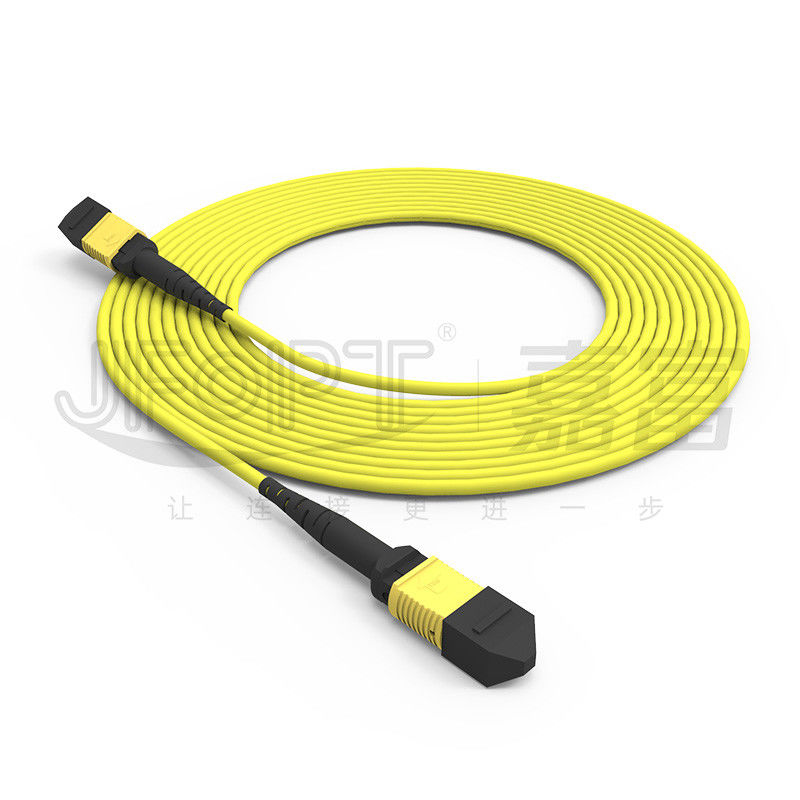

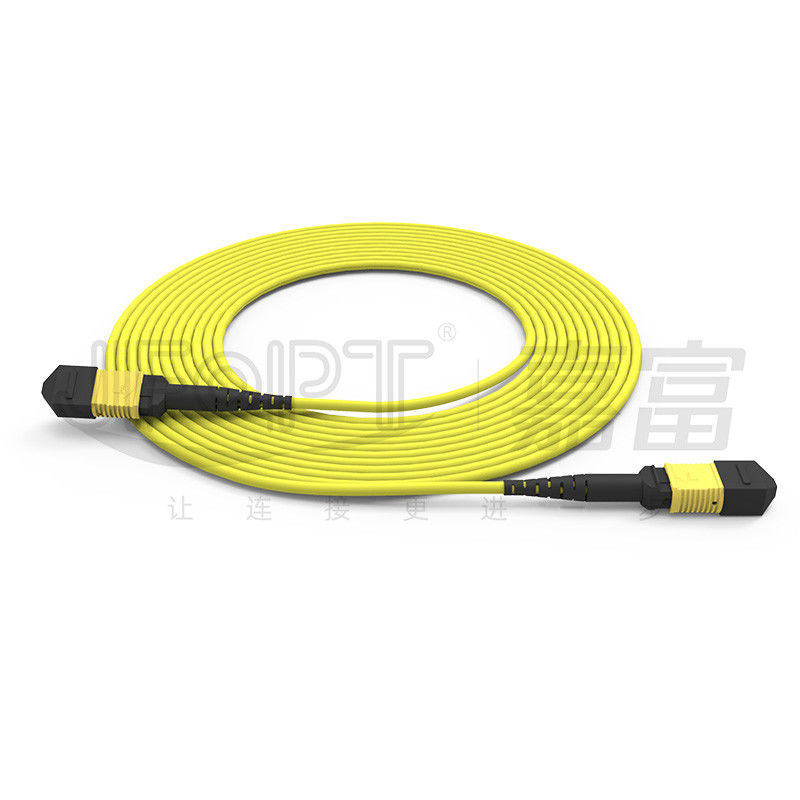

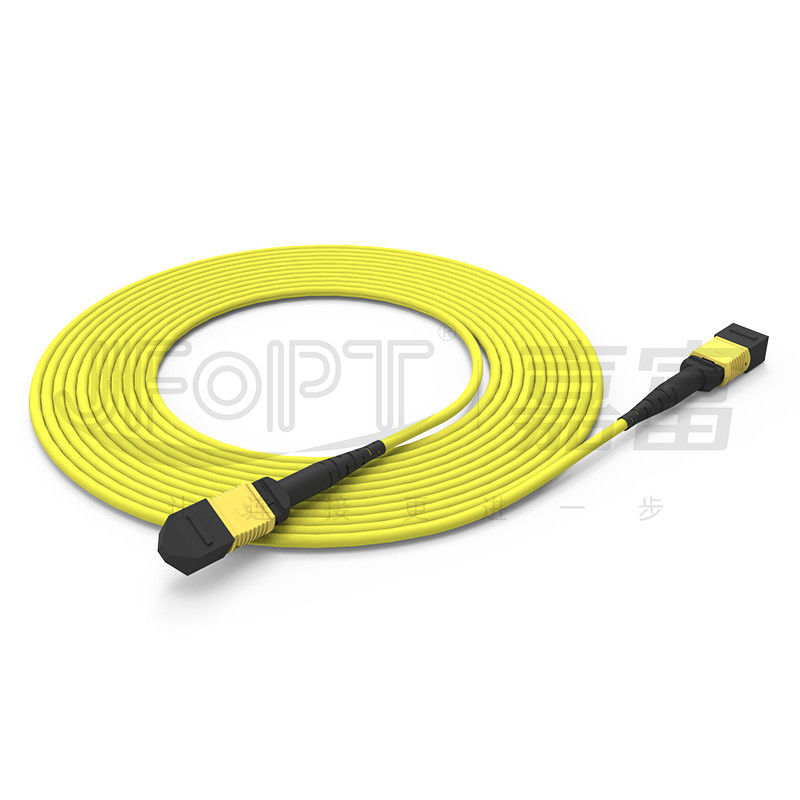

MPO-MPO 12-Kern-Einzelmodus G657A1/G657A2 3.0 LSZH A/B Polaritätsumkehr-Stammpatch-Schnur
In komplexen Verkabelungssystemen im Rechenzentrum gibt es oft ein Problem mit einer falschen MPO-Jumperpolarität, die zu fehlgeschlagenen Verbindungen führen kann,Verzögerung des Baus vor Ort und Überschreitung der HaushaltsvoranschlägeJFOPT hat einen 12-Kern-MPO-Jummer mit Polaritätsumkehr eingeführt, um diese Herausforderung vollständig zu bewältigen.Dieser MPO-Springer mit Polaritätsumkehr ermöglicht einen nahtlosen Wechsel zwischen A und B-Polaritäten, die eine größere Flexibilität bei der Glasfaserkabelung bietet und die Komplexität der Verkabelung reduziert.und Sie können leicht zwischen A und B Polaritäten wechseln, indem Sie das Gehäuse rückwärts schieben, mit den beweglichen K-Tasten für die Extraktion oder Verbergung, so dass Polaritätsumkehr ein einfacher und problemloser Prozess.Sie können die Frustrationen beseitigen, die durch falsche Polaritäten verursacht werden, und diese Probleme mühelos lösen.
* Merkmale
|
①Umkehrung der A/B-Polarität |
②Für die Umkehrung sind keine Werkzeuge erforderlich |
||||
|
|
|
||||
|
③Es ist nicht notwendig, das Gehäuse während der Umkehrung zu entfernen |
④Flexible Verkabelung, die Komplexität der Baustellen reduziert |
||||
|
|
|
||||
|
⑤Ein-Modus-Optionen: G657A1/G657A2; Mehr-Modus-Optionen: OM3/OM4/OM5 |
- |
||||
|
|
- |
||||
* Anwendungen
1- Datenzentrum Raum Verkabelung.
2.40G/100G optische Kommunikationssysteme, QSFP-optische Module.
3- Glasfaserkommunikationssysteme, Kabelfernsehnetze, Telekommunikationsnetze.
4.Lokale Netzwerke (LAN), Weitbereichsnetze (WAN), FTTx.
* MPO-Anschlussparameter
|
Typ des Steckers |
Einsetzungsverlust |
Rückkehrverlust |
|||
|
Typisch |
Höchstbetrag |
||||
|
MPO-Anschluss |
SM-Standard |
0.2 dB |
00,75 dB |
APC ≥ 60 dB |
|
|
SM Niedriger Verlust |
0.1 dB |
0.35 dB |
|||
|
MM-Standard |
0.2 dB |
00,6 dB |
PC≥25 dB |
||
|
MM Niedriger Verlust |
0.1 dB |
0.35 dB |
|||
|
Männlich/weiblich |
Mann: mit Pin, Frau: ohne Pin |
||||
* 3D-geometrische Parameter
|
Artikel 2 |
Maximal |
Min. |
||
|
Radius der Krümmung (mm) |
X |
2000 |
- Zehntausend. |
|
|
Y |
- |
5 |
||
|
Winkel (°) |
X |
0.15 |
- Oh, nein.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
- Oh, nein.2 |
||
|
Radius der Krümmung des optischen Kerns (mm) |
- |
1 |
||
|
Faserhöhe (nm) |
3500 |
1000 |
||
|
Höhenunterschied der benachbarten Fasern (nm) |
500 |
N/A |
||
|
Maximal negativ koplanar (nm) |
300 |
N/A |
||
* Optische Kabelparameter
|
Artikel |
Parameter |
|||
|
Art der Faser |
Zusätzliche Angaben: G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Faserzahl |
Optional 8/12/16/24 |
|||
|
Stärkter Mitglied |
Garne aus Aramid |
|||
|
Material der Außenjacke |
Zusätzliche LSZH/PVC/TPU |
|||
|
Außen Jackettdurchmesser |
3.0 mm |
|||
|
Farbe der Außenjacke |
Gelb / Orange / Grün / Heather Violet / Anpassung |
|||
|
Zugfestigkeit (langfristig) |
80N |
|||
|
Zugfestigkeit (kurzfristig) |
150 N |
|||
|
Zerschlagfestigkeit (langfristig) |
100 N/cm |
|||
|
Zerschlagfestigkeit (kurzfristig) |
500 N/cm |
|||
|
Mindestbiegungsradius (dynamisch) |
20D |
|||
|
Mindestbiegungsradius (statisch) |
10D |
|||
|
Betriebstemperatur |
-20 bis 60°C |
|||
|
Speichertemperatur |
-20 bis 60°C |
|||
|
Brandbewertung |
Fakultativ OFN/OFNR/OFNP |
|||
|
Artikel |
Parameter |
|||
|
Art der Faser |
Zusätzliche Angaben: G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Faserzahl |
2 bis 12 |
|||
|
Stärkter Mitglied |
Garne aus Aramid |
|||
|
Material der Außenjacke |
Zusätzliche LSZH/PVC/TPU |
|||
|
Außen Jackettdurchmesser |
2.5x5.0 mm |
|||
|
Farbe der Außenjacke |
Gelb / Orange / Grün / Heather Violet / Anpassung |
|||
|
Zugfestigkeit (langfristig) |
100 N |
|||
|
Zugfestigkeit (kurzfristig) |
200 N |
|||
|
Zerschlagfestigkeit (langfristig) |
200 N/cm |
|||
|
Zerschlagfestigkeit (kurzfristig) |
500 N/cm |
|||
|
Mindestbiegungsradius (dynamisch) |
50 mm |
|||
|
Mindestbiegungsradius (statisch) |
30 mm |
|||
|
Betriebstemperatur |
-20 bis 60°C |
|||
|
Speichertemperatur |
-20 bis 60°C |
|||
|
Brandbewertung |
Fakultativ OFN/OFNR/OFNP |
|||
*Farboptionen für die Verbindungshülle
|
MPO-Anschluss |
||||
|
S.M. |
Grün |
Gelb |
||
|
Referenznummer der Farbe PANTONE 2270C |
Referenznummer der Farbe PANTONE 100C |
|||
|
|
|
|||
|
MM |
Beige |
Wasser |
||
|
Referenznummer der Farbe PANTONE 7534C |
Referenznummer der Farbe PANTONE 2226C |
|||
|
|
|
|||
|
Violett |
- |
|||
|
Referenznummer der Farbe PANTONE 7641C |
||||
|
|
||||
* Bootoptionen
|
MPO-Stiefel |
||||
|
Typ |
Spezifikation |
Anwendbares Kabel |
Bild |
Zeichnungen |
|
Runder Stiefel |
3.0 Stiefellänge 33 mm |
3.0/3.2 |
|
|
|
3.0 Stiefellänge 17 mm |
3.0/3.2 |
|
|
|
|
4.0 Stiefellänge 33 mm |
3.8/4.0 |
|
|
|
|
Quadratische Stiefel |
3.0 Stiefellänge 25 mm |
3.0/3.2 |
|
|
|
4.0 Stiefellänge 17 mm |
3.8/4.0 |
|
|
|
|
Band Kabel Stiefel |
2.5*5.0 Stiefellänge 22 mm |
2.5 mal 5.0 |
|
|
|
Stiefel aus Bändern |
Stiefel mit nackter Bandfaser, Länge 19 mm |
Barre Bändernfasern |
|
|
* Austauschbare Polarität
* Polaritätswahl
|
12F Pflasterseile |
||||
|
|
* Produktverpackung
|
|
|
|
Verdickte antistatische Beutel |
Verdickter Karton |
* Stärke der Fabrik
|
Spezialisierung: JFOPT konzentriert sich seit mehr als 10 Jahren auf die Produktion von MPO-Sprungzeugen. Mit professioneller Technologie und einem kompletten Satz erstklassiger Markengeräte (SUMIX/JRG/OPTOTEST) kann es hochwertige,Hochleistungs-MPO-Springer. |
|
||||
|
Produktionskapazität: JFOPT verfügt über fünf MPO-Produktionslinien, die eine schnelle und effiziente Produktion einer großen Menge von MPO-Ständerkabeln ermöglichen, um den Kundenanforderungen gerecht zu werden. |
|
||||
|
Qualitätskontrolle: JFOPT führt in jeder Phase strenge Qualitätskontrollmaßnahmen durch, von der Rohstoffbeschaffung bis hin zu Produktionsprozessen, mit professioneller Qualitätskontrolle und -überwachung.Wir führen 100% 3D-Interferometer-Tests/IL&RL-Tests/Endseiteinspektionen durch, um die Produktqualität zu gewährleisten. |
|
||||
|
Festlegung von Normen: JFOPT kann die Produktionsstandards für MPO-Springer entsprechend den Bedürfnissen der Benutzer formulieren und streng umsetzen, um die Konsistenz des Produkts und die Leistungsstabilität zu gewährleisten. |
|
||||
|
Technologische Innovation: JFOPT konzentriert sich auf technologische Innovationen und verfügt über ein professionelles F&E-Team, um MPO-Springer mit fortschrittlicheren Funktionen und höherer Leistung kontinuierlich zu entwickeln. |
|
||||
|
Service und technische Unterstützung: JFOPT erbringt umfassende Dienstleistungen vor und nach dem Verkauf, einschließlich technischer Beratung, Produktempfehlungen, Wartung nach dem Verkauf usw.Erfüllung der Kundenbedürfnisse und Gewährleistung der Kundenzufriedenheit. |
|
||||
* Häufige Fragen und Antworten- Ich weiß.
1.Welche Fragen sollten bei der Anpassung von MPO-Springen berücksichtigt werden?
Jumperlänge / Kabelmaterial / Fasertyp und Faserzahl / männliche oder weibliche Steckverbinder / Einsetzungsverluststandards / Farbvoraussetzungen / Etiketten und Anpassungswünsche.
2Wie stellen wir die Parameter für unsere MPO-Springer sicher?
Die MPO-Springer von JFOPT werden zu 100% mit 3D-Interferometer und zu 100% mit IL&RL getestet, um stabile Parameter zu gewährleisten.
3- Was ist unsere Lieferzeit?
Wir haben eine monatliche Produktionskapazität von mehr als 30.000 MPO-Anschlüssen, um eine schnelle Lieferung zu gewährleisten.
4Welche anderen MPO-bezogenen Produkte bieten wir an?
Zusätzlich zu MPO-Jumpern produzieren wir auch MPO-Luppen, MPO-Dämpfer, MPO-Männliche-zu-Weibliche-Adapter, MT-Jumper und andere MPO-bezogene Produkte.
