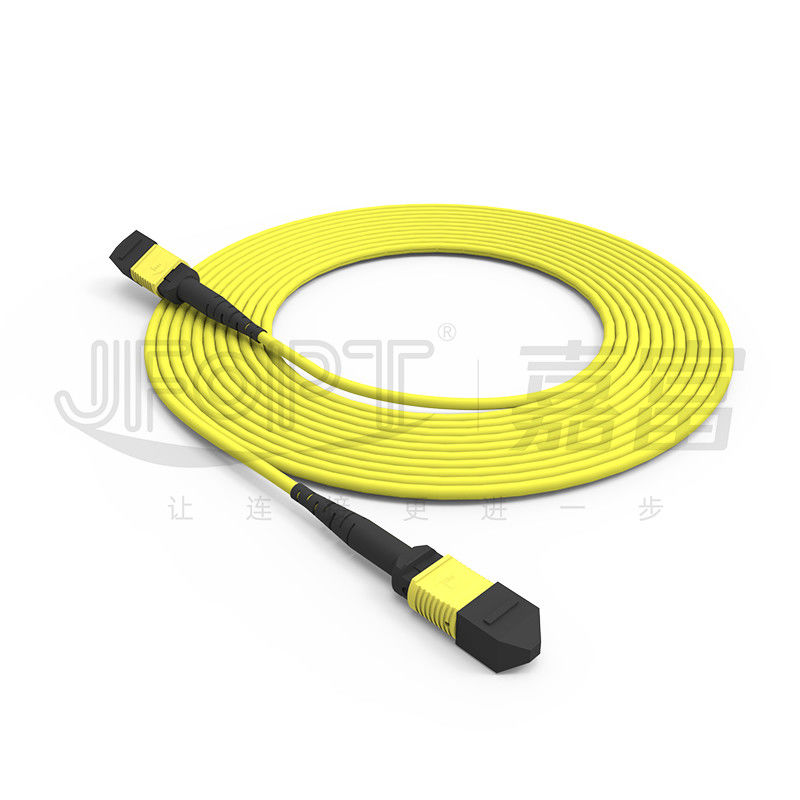

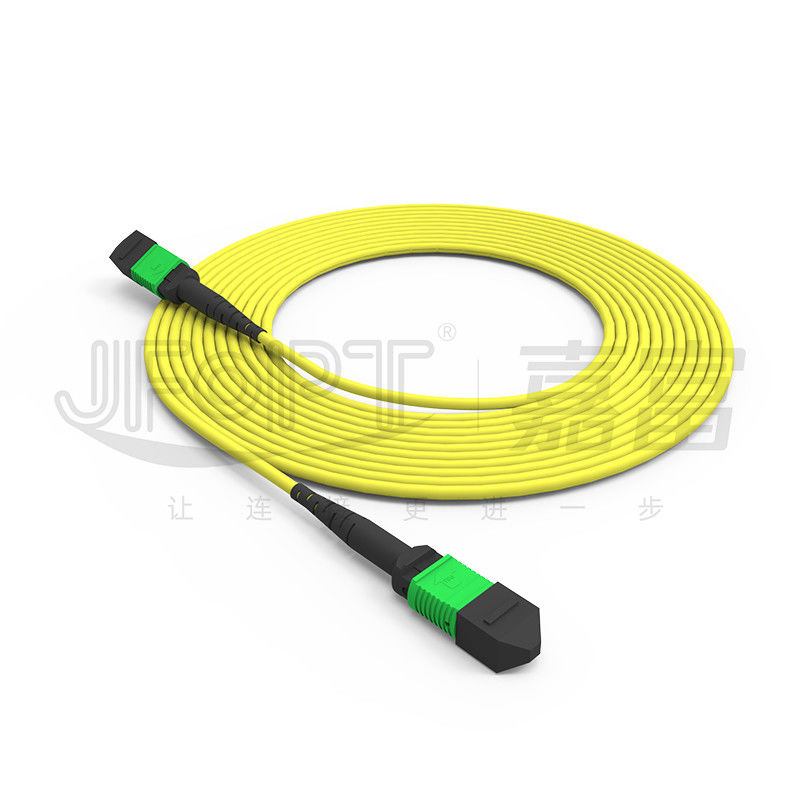

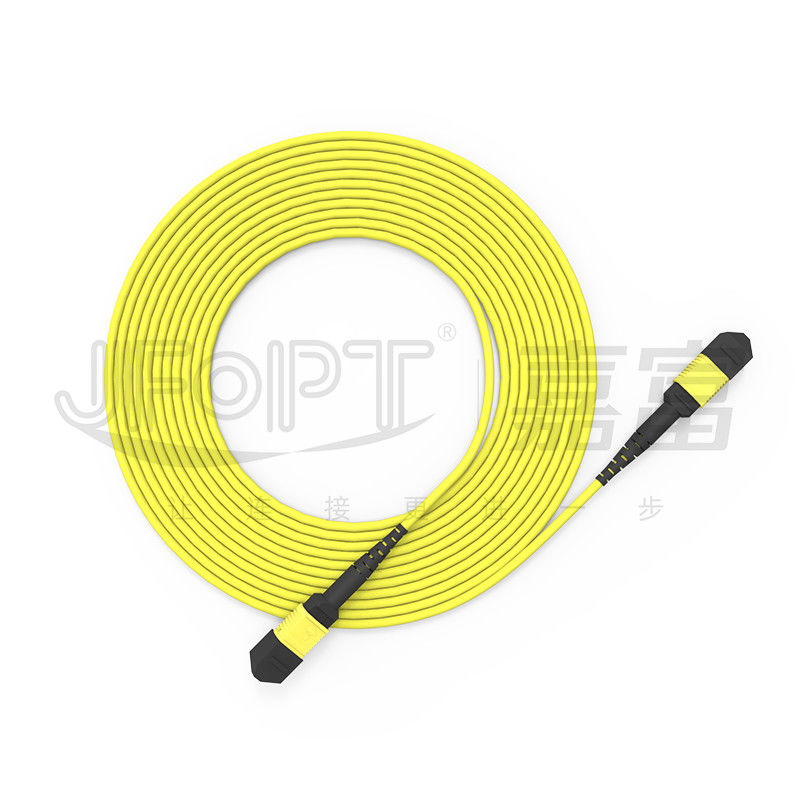

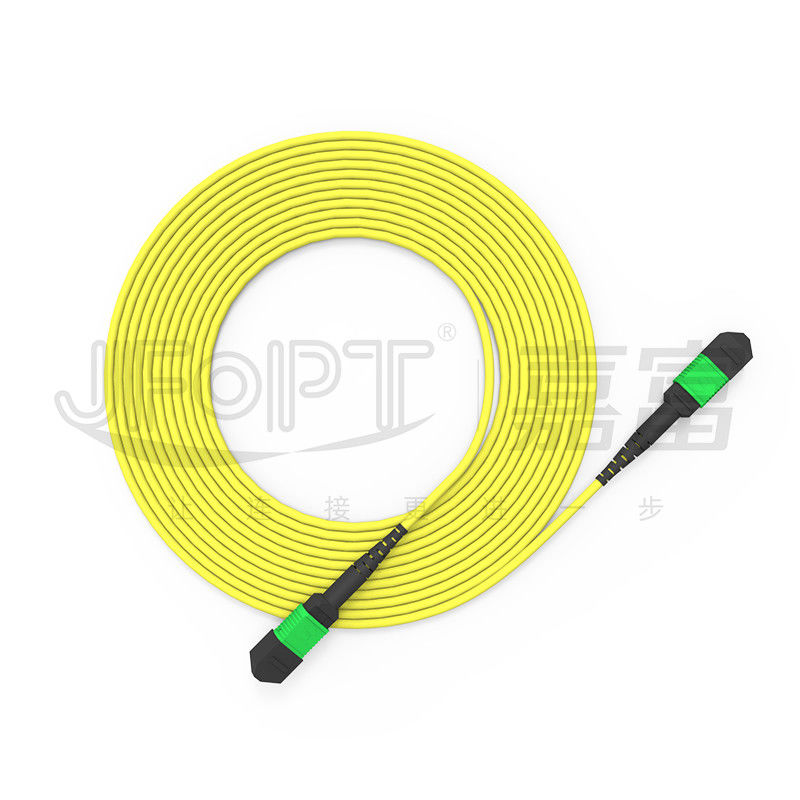

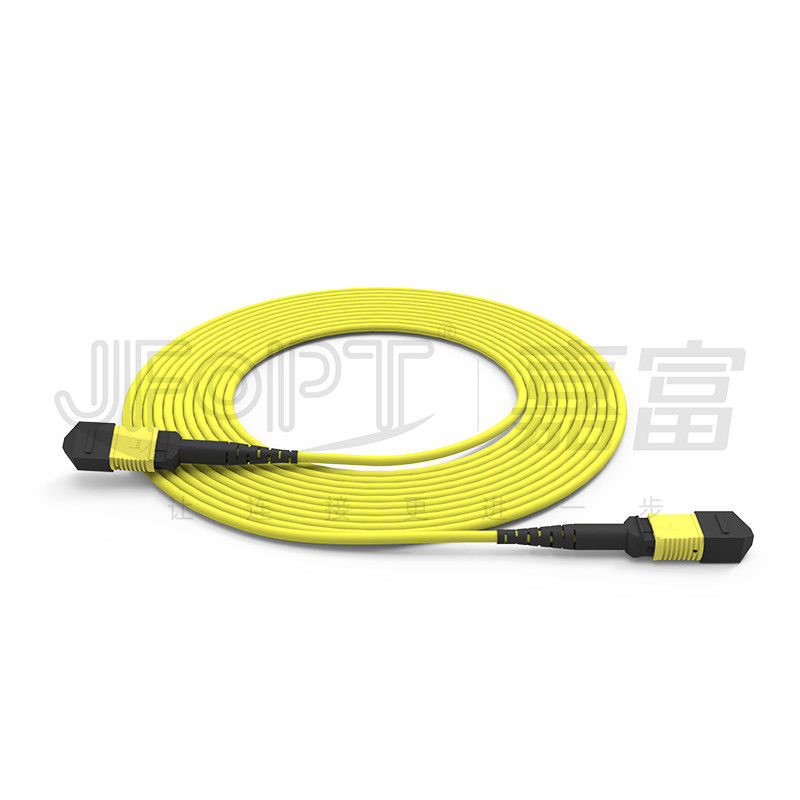

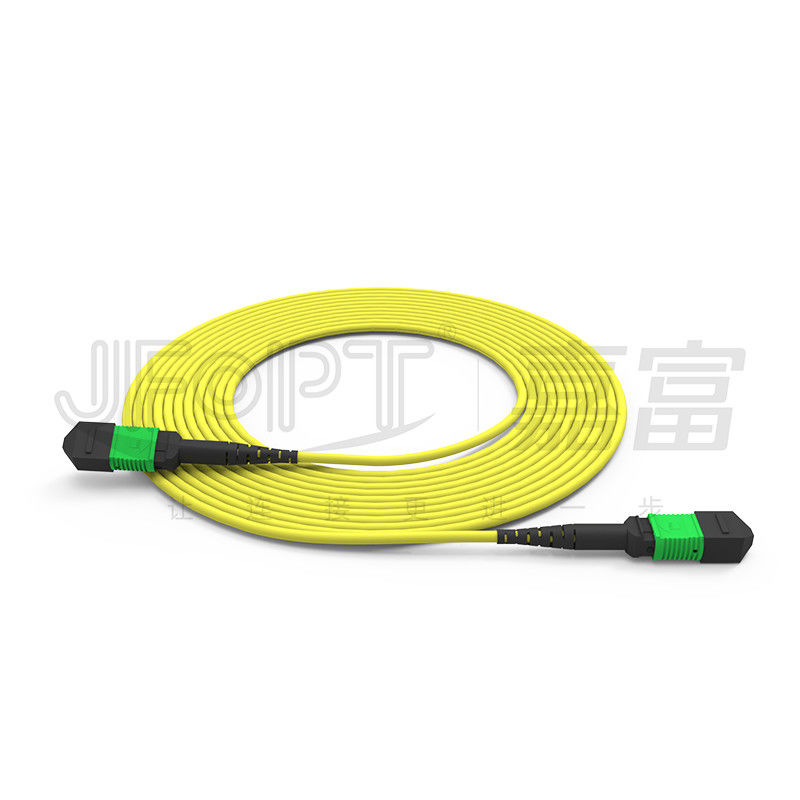

MPO-MPO Männlich 24-Kern-Einmodus-G657A1/G657A2 Rückgratspringer
JFOPTs MPO-MPO-Backbone-Springer verfügen über hochpräzise Steckverbinder, Verlust-Minderheit MT-Ferrules und hochpräzise Nadeln.mit einem minimalen Verlust der Steckverbinder. In hochdichten Kabelumgebungen sparen MPO-Backbone-Springer effizient Platz und verkürzen die Bauzeit vor Ort und vereinfachen so komplexe Kabelprobleme.
Wir bieten anpassbare Kabelkonstruktionen an, die nicht durchbrechen und durchbrechen können, um die Anforderungen der Kunden an die Verkabelung vor Ort zu erfüllen.GlasfasertypenDarüber hinaus bieten wir verschiedene Kabelkonstruktionsarten an, einschließlich nicht gepanzerter, einzeln gepanzerter, doppelt gepanzerter, doppelt geschützter und mehr,basierend auf den Nutzungsumgebungen der Kunden, die auf eine Vielzahl von Umweltbedürfnissen zugeschnitten sind.
* Merkmale
|
1Differenzierte Kabelkonstruktionsarten, darunter nicht gepanzerte, einzeln gepanzerte, doppelt gepanzerte, doppelt gehüllte und mehr |
2Hochgenaue Nadeln, die eine präzise Ausrichtung mit Nadellöchern gewährleisten |
|
|
|
|
3Low-Loss-MT-Ferrules mit minimalem Einsatzverlust |
4Die Jumper-Struktur kann je nach Kundenanforderung angepasst werden |
|
|
|
|
5Es stehen verschiedene Kernzahlen von 8/12/16/24/32 Kernen zur Auswahl |
- |
|
|
- |
* Anwendungen
1- Datenzentrum Raum Verkabelung.
2.40G/100G optische Kommunikationssysteme, QSFP-optische Module.
3- Glasfaserkommunikationssysteme, Kabelfernsehnetze, Telekommunikationsnetze.
4.Lokale Netzwerke (LAN), Weitbereichsnetze (WAN), FTTx.
* MPO-Anschlussparameter
|
Typ des Steckers |
Einsetzungsverlust |
Rückkehrverlust |
|||
|
Typisch |
Höchstbetrag |
||||
|
MPO-Anschluss |
SM-Standard |
0.2 dB |
00,75 dB |
APC ≥ 60 dB |
|
|
SM Niedriger Verlust |
0.1 dB |
0.35 dB |
|||
|
MM-Standard |
0.2 dB |
00,6 dB |
PC≥25 dB |
||
|
MM Niedriger Verlust |
0.1 dB |
0.35 dB |
|||
|
Männlich/weiblich |
Mann: mit Pin, Frau: ohne Pin |
||||
* 3D-geometrische Parameter
|
Artikel 2 |
Maximal |
Min. |
||
|
Radius der Krümmung (mm) |
X |
2000 |
- Zehntausend. |
|
|
Y |
- |
5 |
||
|
Winkel (°) |
X |
0.15 |
- Oh, nein.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
- Oh, nein.2 |
||
|
Radius der Krümmung des optischen Kerns (mm) |
- |
1 |
||
|
Faserhöhe (nm) |
3500 |
1000 |
||
|
Höhenunterschied der benachbarten Fasern (nm) |
500 |
N/A |
||
|
Maximal negativ koplanar (nm) |
300 |
N/A |
||
* Optische Kabelparameter
|
Artikel |
Parameter |
|||
|
Art der Faser |
Zusätzliche Angaben: G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Faserzahl |
Optional 8/12/16/24 |
|||
|
Stärkter Mitglied |
Garne aus Aramid |
|||
|
Material der Außenjacke |
Zusätzliche LSZH/PVC/TPU |
|||
|
Außen Jackettdurchmesser |
3.0 mm |
|||
|
Farbe der Außenjacke |
Gelb / Orange / Grün / Heather Violet / Anpassung |
|||
|
Zugfestigkeit (langfristig) |
80N |
|||
|
Zugfestigkeit (kurzfristig) |
150 N |
|||
|
Zerschlagfestigkeit (langfristig) |
100 N/cm |
|||
|
Zerschlagfestigkeit (kurzfristig) |
500 N/cm |
|||
|
Mindestbiegungsradius (dynamisch) |
20D |
|||
|
Mindestbiegungsradius (statisch) |
10D |
|||
|
Betriebstemperatur |
-20 bis 60°C |
|||
|
Speichertemperatur |
-20 bis 60°C |
|||
|
Brandbewertung |
Fakultativ OFN/OFNR/OFNP |
|||
|
Artikel |
Parameter |
|||
|
Art der Faser |
Zusätzliche Angaben: G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Faserzahl |
2 bis 12 |
|||
|
Stärkter Mitglied |
Garne aus Aramid |
|||
|
Material der Außenjacke |
Zusätzliche LSZH/PVC/TPU |
|||
|
Außen Jackettdurchmesser |
2.5x5.0 mm |
|||
|
Farbe der Außenjacke |
Gelb / Orange / Grün / Heather Violet / Anpassung |
|||
|
Zugfestigkeit (langfristig) |
100 N |
|||
|
Zugfestigkeit (kurzfristig) |
200 N |
|||
|
Zerschlagfestigkeit (langfristig) |
200 N/cm |
|||
|
Zerschlagfestigkeit (kurzfristig) |
500 N/cm |
|||
|
Mindestbiegungsradius (dynamisch) |
50 mm |
|||
|
Mindestbiegungsradius (statisch) |
30 mm |
|||
|
Betriebstemperatur |
-20 bis 60°C |
|||
|
Speichertemperatur |
-20 bis 60°C |
|||
|
Brandbewertung |
Fakultativ OFN/OFNR/OFNP |
|||
*Farboptionen für die Verbindungshülle
|
MPO-Anschluss |
||||
|
S.M. |
Grün |
Gelb |
||
|
Referenznummer der Farbe PANTONE 2270C |
Referenznummer der Farbe PANTONE 100C |
|||
|
|
|
|||
|
MM |
Beige |
Wasser |
||
|
Referenznummer der Farbe PANTONE 7534C |
Referenznummer der Farbe PANTONE 2226C |
|||
|
|
|
|||
|
Violett |
- |
|||
|
Referenznummer der Farbe PANTONE 7641C |
||||
|
|
||||
* Bootoptionen
|
MPO-Stiefel |
||||
|
Typ |
Spezifikation |
Anwendbares Kabel |
Bild |
Zeichnungen |
|
Runder Stiefel |
3.0 Stiefellänge 33 mm |
3.0/3.2 |
|
|
|
3.0 Stiefellänge 17 mm |
3.0/3.2 |
|
|
|
|
4.0 Stiefellänge 33 mm |
3.8/4.0 |
|
|
|
|
Quadratische Stiefel |
2.0 Stiefellänge 25 mm |
3.0/3.2 |
|
|
|
3.0 Stiefellänge 25 mm |
3.0/3.2 |
|
|
|
|
4.0 Stiefellänge 17 mm |
3.8/4.0 |
|
|
|
|
Band Kabel Stiefel |
2.5*5.0 Stiefellänge 22 mm |
2.5 mal 5.0 |
|
|
|
Stiefel aus Bändern |
Stiefel mit nackter Bandfaser, Länge 19 mm |
Barre Bändernfasern |
|
|
|
Schaltfläche ziehen |
Universal für alle Stiefel |
Einheitlich |
|
|
* Polaritätswahl
|
12F Pflasterseile |
||||
|
|
* Produktverpackung
|
|
|
|
Verdickte antistatische Beutel |
Verdickter Karton |
* Stärke der Fabrik
|
Fachkenntnisse: JFOPT hat sich seit mehr als 10 Jahren auf MPO-Springer konzentriert und verfügt über Fachwissen und eine vollständige Ausrüstung von höchster Qualität (SUMIX/JRG/OPTOTEST),die Herstellung von hochwertigen und leistungsfähigen MPO-Sprungmaschinen ermöglicht. |
|
||||
|
Produktionskapazität: JFOPT verfügt über 5 MPO-Produktionslinien und Ausrüstung, um eine große Menge an MPO-Sprungzeugen schnell und effizient herzustellen, um den Anforderungen der Kunden gerecht zu werden. |
|
||||
|
Qualitätskontrolle: JFOPT führt in jeder Phase strenge Qualitätskontrollmaßnahmen durch, von der Rohstoffe bis hin zu den Produktionsprozessen, mit professioneller Qualitätskontrolle und -überwachung.Wir führen 100% 3D-Interferometer-Tests / Rückgabeverlust-Tests / Endseiteinspektionen durch, um die Produktqualität zu gewährleisten. |
|
||||
|
Standardisierung: JFOPT kann die Produktionsstandards für MPO-Springer entsprechend den Kundenanforderungen anpassen und strikt einhalten, um die Konsistenz und Leistungsstabilität der Produkte zu gewährleisten. |
|
||||
|
Technologische Innovation: JFOPT legt großen Wert auf technologische Innovation und verfügt über ein professionelles F&E-Team, das sich der Entwicklung fortschrittlicherer und leistungsfähigerer MPO-Springer widmet. |
|
||||
|
Service und technische Unterstützung: JFOPT bietet umfassende Dienstleistungen vor und nach dem Verkauf, einschließlich technischer Beratung, Produktempfehlungen und Wartung nach dem Verkauf,Erfüllung der Kundenbedürfnisse und Gewährleistung der Kundenzufriedenheit. |
|
||||
* Häufige Fragen und Antworten- Ich weiß.
1.Welche Fragen sollten bei der Anpassung von MPO-Springen berücksichtigt werden?
Jumperlänge / Kabelmaterial / Fasertyp und Faserzahl / MPO Männlich oder weiblich / Einsetzungsverluststandards / Farbvoraussetzungen / Etiketten und Anpassungswünsche.
2Wie stellen wir die Parameter für unsere MPO-Springer sicher?
Die MPO-Springer von JFOPT werden zu 100% mit 3D-Interferometer und zu 100% mit IL&RL getestet, um stabile Parameter zu gewährleisten.
3- Was ist unsere Lieferzeit?
Wir haben eine monatliche Produktionskapazität von mehr als 30.000 MPO-Anschlüssen, um eine schnelle Lieferung zu gewährleisten.
4Welche anderen MPO-bezogenen Produkte bieten wir an?
Zusätzlich zu MPO-Jumpern produzieren wir auch MPO-Luppen, MPO-Atenuatoren, MPO-Männer-zu-Frauen-Adapter, MT-Jumper und andere MPO-bezogene Produkte.
